РП10-11 ОТК Роз.

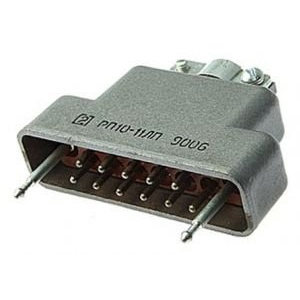

РП10-11 ОТК, розетка — это прямоугольный низкочастотный соединитель ручного сочленения, который применяют для внутреннего объемного монтажа в цепях постоянного, переменного и импульсного тока. Для этой серии характерны 11 контактов, рабочий ток до 15 А на контакт и максимальное рабочее напряжение до 1500 В при приемке ОТК.

Конструкция

Корпус у РП10-11 бывает металлический литой или пластмассовый, с прямым либо угловым выходом кабеля, а также с фиксирующими замками для надежного сочленения. В серии РП10 используются направляющие и замки, чтобы облегчить стыковку и снизить риск неправильного соединения.

Электрические параметры

Для розетки РП10-11 указывают сопротивление контактов не более 4 мОм, сопротивление изоляции не менее 10000 МОм и электрическую прочность изоляции в диапазоне 2700–3800 В. Рабочая температура эксплуатации обычно от −60 до +125 °C, при повышенной влажности до 98% при 35 °C. Также для изделия нормируют вибростойкость, ударные нагрузки и ресурс до 500 циклов сочленения-расчленения.

Маркировка ОТК

Обозначение «ОТК» означает приемку отделом технического контроля, то есть изделие прошло внутренний контроль качества на заводе. В каталогах встречаются варианты с разными буквенными индексами исполнения, где отдельно могут отличаться тип изолятора, покрытие контактов и конструктивное исполнение.

Что обычно важно проверять

• Число контактов: 11.

• Исполнение корпуса: прямое или угловое.

• Материал изолятора: карболит или термопластик, в зависимости от исполнения.

• Покрытие контактов: серебро или олово-висмут, если это указано в маркировке.

Практическое применение

Такие разъемы используют в промышленной аппаратуре, системах автоматики, измерительных приборах и другой технике, где нужен надежный многоконтактный разъем с высокой стойкостью к вибрации и перепадам температуры. Если нужен именно разбор маркировки вашей конкретной надписи вида «РП10-11 ОТК Роз.», могу отдельно расшифровать ее по символам и сказать, что означает каждая часть.
