РГ1Н-1-3: прямоугольный разъём для надёжного соединения электронных цепей

РГ1Н-1-3 — малогабаритная прямоугольная низкочастотная розетка для объёмного монтажа в радиоэлектронной аппаратуре. Разъём применяется для многократного соединения и разъединения электрических цепей постоянного, переменного и импульсного тока в устройствах общепромышленного и специального назначения.

Назначение разъёма РГ1Н-1-3

Разъём РГ1Н-1-3 используют там, где требуется компактное, механически устойчивое и ремонтопригодное межблочное соединение. Он рассчитан на монтаж проводников пайкой и подходит для внутренней компоновки приборов, стоек, измерительных комплексов, систем управления и другой электронной техники.

Конструкция относится к серии РГ1Н-1 — прямоугольных соединителей для объёмного монтажа. Исполнение РГ1Н-1-3 представляет собой розетку с гнездовыми, или щелевыми, контактами; ответной частью могут служить совместимые вилки серии РШ2Н.

Основные характеристики

Ключевые параметры РГ1Н-1-3:

Эти характеристики позволяют применять разъём в цепях с относительно небольшими токами, где важны стабильность контакта, компактность и устойчивость соединения.

Конструктивные особенности

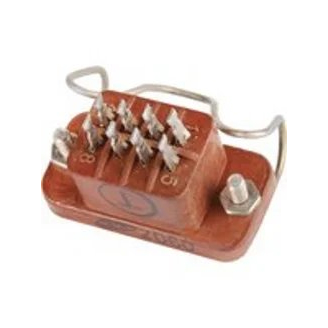

РГ1Н-1-3 оснащается восемью контактами, расположенными в два ряда с шагом 2,8 мм. Контактная система выполнена с использованием щелевых гнездовых контактов; в распространённых исполнениях контакты изготовлены из латуни и имеют серебряное покрытие. Изолятор может быть выполнен из карболита.

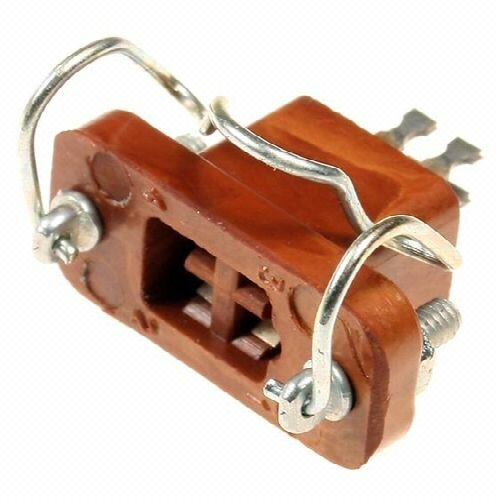

В конструкции предусмотрены зажимы-фиксаторы, которые помогают удерживать сочленённое положение разъёма и уменьшают риск случайного разъединения при вибрациях либо механических воздействиях.

Условия эксплуатации

Разъём РГ1Н-1-3 рассчитан на применение в сложных условиях эксплуатации. В зависимости от исполнения указываются рабочие температуры от −60 °C до +90 °C или до +155 °C. Также для серии характерна устойчивость к вибрационным нагрузкам в диапазоне частот до 5000 Гц и к повышенной влажности.

Минимальный ресурс отдельных исполнений составляет до 500 циклов сочленения и расчленения, а заявленная минимальная наработка может достигать 15 000 часов. Фактические требования стоит сверять с паспортом конкретной модификации, поскольку параметры зависят от исполнения и документации изготовителя.

Где применяется РГ1Н-1-3

Разъём востребован в оборудовании, где нужно быстро подключать и отключать узлы без перепайки всей схемы. Например, в измерительном приборе через РГ1Н-1-3 можно соединить внутренний блок питания с панелью управления: контакты передают питание и управляющие сигналы, а фиксаторы сохраняют соединение при вибрации.

Типичные области использования:

• Радиоэлектронная и измерительная аппаратура.

• Промышленные системы автоматики и контроля.

• Блочные устройства связи и управления.

• Испытательные стенды.

• Специализированная техника, рассчитанная на эксплуатацию при вибрации и температурных перепадах.

РГ1Н-1-3 сочетает компактные размеры, восемь контактных позиций, рабочее напряжение до 400 В и возможность объёмного монтажа. Благодаря этому разъём остаётся практичным решением для надёжных внутренних соединений в электронной аппаратуре.
