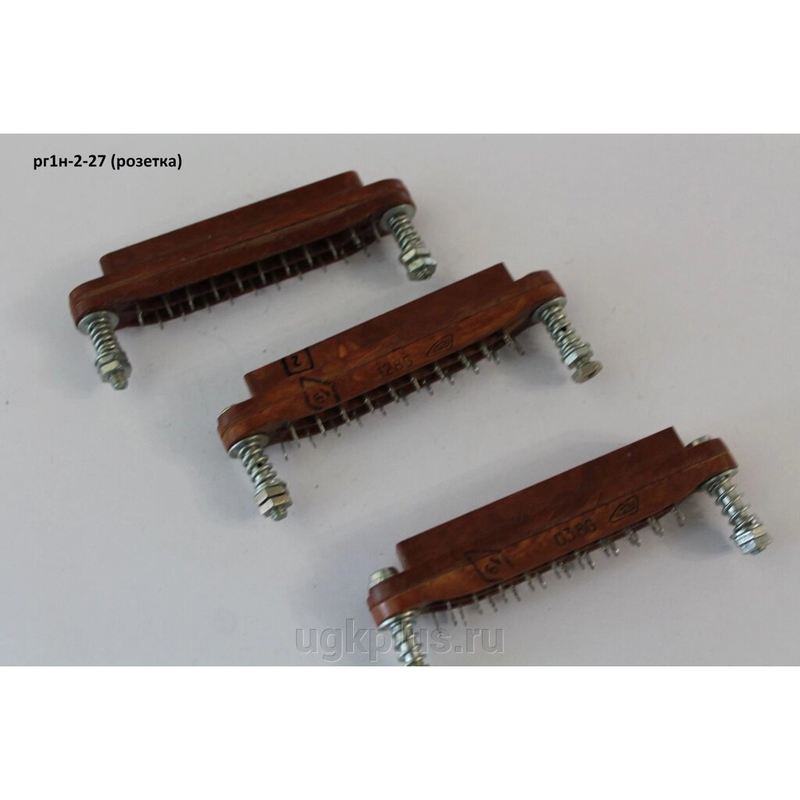

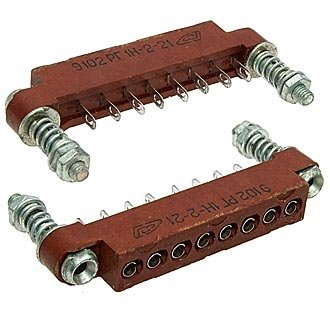

РГ1Н‑2‑27 «КРУГЛЫЕ» — это низкочастотный прямоугольный электрический соединитель (розетка) с круглыми гнездовыми контактами, предназначенный для приборной радиоэлектронной аппаратуры и промышленного оборудования.

Назначение и применение

Разъём РГ1Н‑2‑27 используется в электрических цепях постоянного и переменного тока (частотой до порядка нескольких мегагерц), а также в цепях импульсных сигналов. Применяется в радиоэлектронной аппаратуре специального и общепромышленного назначения, в том числе при построении соединений между блоками и модулями на печатных платах.

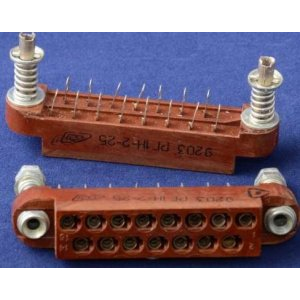

Конструкция и контакты

• Двухрядная розетка с 21 контактом, контакты круглого типа, гнездовые, с низкочастотным исполнением.

• Контакты имеют нанесённое серебряное покрытие, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Шаг контактов в ряду — 6 мм, шаг между рядами — также 6 мм, что обеспечивает плотную компоновку при стандартном монтаже на плате.

Основные электрические параметры

• Номинальный рабочий ток на контакт при равномерной нагрузке — до 5 А.

• Максимальное рабочее напряжение (амплитудное значение) — порядка 420 В.

• Сопротивление контактов — не более 10 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции — около 1600 В в испытательных режимах.

Механические и эксплуатационные свойства

• Габаритные размеры корпуса — примерно 89×33,2×14 мм, масса не более 47 г.

• Минимальная наработка на отказ — порядка 5000 часов, число циклов сочленения‑расчленения — не менее 500.

• Минимальный срок сохраняемости — около 20 лет.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур (примерно от −60 °C до +155 °C) и повышенной влажности (до 98% при +35 °C), что соответствует исполнению для умеренного и холодного климата (УХЛ). Соединитель также устойчив к вибрации и пониженному атмосферному давлению, его применяют в изделиях, работающих в сложных климатических и механических условиях.

Мы можем дополнительно разобрать соответствие РГ1Н‑2‑27 конкретному штекеру (РШ2Н‑2‑27) и типовую схему подключения.
