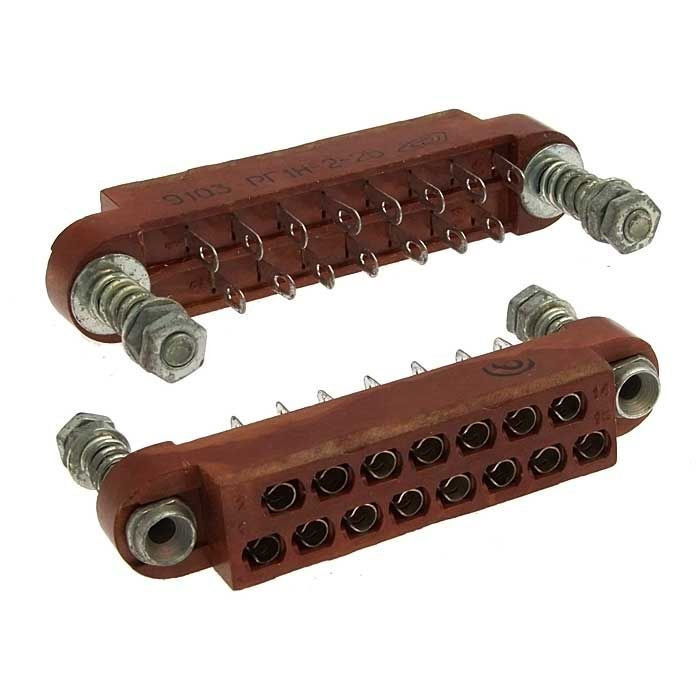

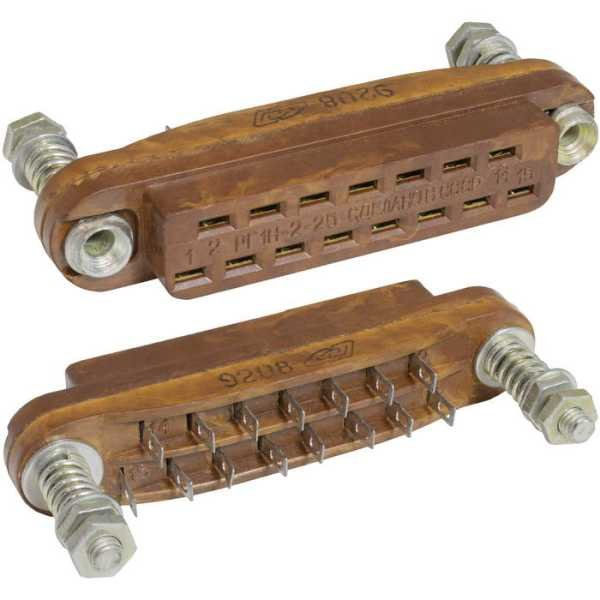

РГ1Н‑2‑25 1‑КОНТ «1» — это советский/российский низкочастотный прямоугольный разъём типа «розетка» (гнездовой блок), входящий в семейство соединителей РГ1Н‑2 и РШ2Н‑2 и предназначен для монтажа внутри прибора или на плате.

Назначение и область применения

Разъём применяется в радиоэлектронной аппаратуре для низкочастотных цепей с токами порядка единиц ампер, например в блоках питания, измерительных приборах, промышленных устройствах и другой промприборе.
Он рассчитан на соединение с ответной вилкой из серии РШ2Н‑2 (кабельной частью соединителя), обеспечивая надёжный контакт при низкочастотных сигналах и силовых цепях постоянного/переменного тока.

Конструктив и маркировка

• Буквенно‑цифровая часть «РГ1Н‑2‑25» обозначает:

  • РГ — прямоугольный гнездовой разъём (розетка),

  • 1 — приборный (внутренний) монтаж,

  • 2 — принадлежность к серии с кабельной частью РШ2Н‑2,

  • 25 — конкретное исполнение (число и расположение контактов, шаг, вариант корпуса).

• «1‑КОНТ „1“» указывает на номер конструктивного исполнения контактной части (однорядная или двухрядная компоновка, тип лепестка, глубокий контакт и т.п.) и серию контактных элементов по техническим условиям.

Электрические параметры (типовые)

Для группы РГ1Н‑2 и РШ2Н‑2 указаны следующие общие параметры:

• максимальное рабочее напряжение — до 400 В (амплитудное значение),

• допустимый ток на один контакт — до 5 А,

• сопротивление контакта — не более 10 мОм,

• сопротивление изоляции — не менее единиц МОм.

Материалы и эксплуатация

Контакты разъёма, как правило, выполняются из меди или сплава с серебряным покрытием, что обеспечивает низкое переходное сопротивление и устойчивость к окислению.
Серебряное покрытие контактов также объясняет наличие небольшого количества серебра (около 0,5 г на разъём) в справочниках по содержанию драгметаллов.

Мы можем дополнительно расшифровать «1‑КОНТ „1“» в контексте конкретных ТУ или помочь подобрать аналог по количеству и типу контактов.
