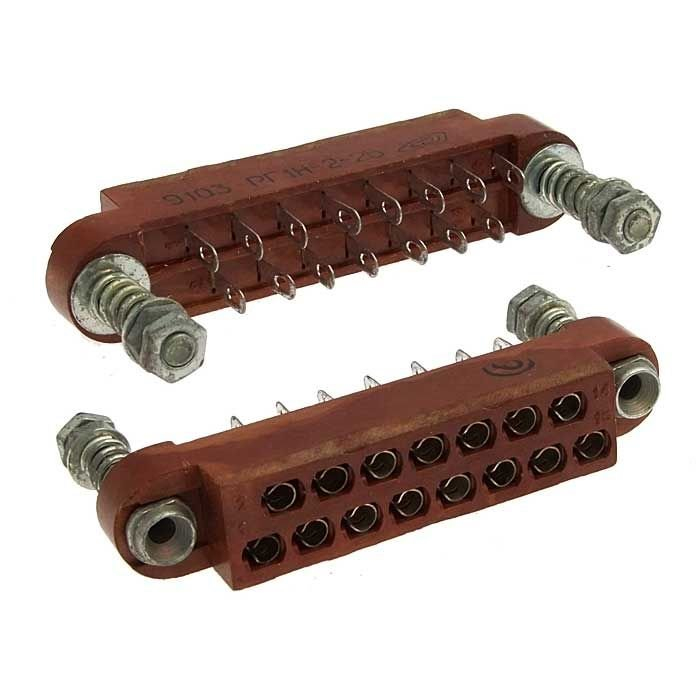

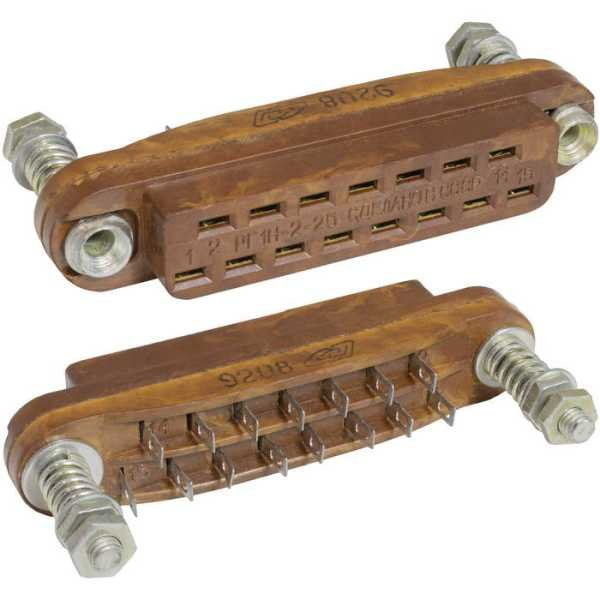

РГ1Н-2-25 2-КОНТ «1» — это розетка прямоугольного низкочастотного соединителя приборной части, предназначенная для ручного соединения электрических цепей. Она используется в комплекте с вилкой РШ2Н-2-15 и имеет 15 контактов (двухрядное расположение).

Основные характеристики

Соединитель рассчитан на максимальное рабочее напряжение 400–450 В и ток до 5 А на каждый контакт, сопротивление контактов — не более 10 мОм. Материал контактов — серебро, что обеспечивает надежный контакт и минимальное сопротивление.

Конструкция и маркировка

• Расшифровка : Р — прямоугольный, Г — гнездовой (розетка), 1 — приборная часть, Н — низкочастотный, 2 — порядковый номер разработки, 25 — конструктивное исполнение с ловителями для фиксации.

• Корпус из карболита или металла, с прямым выводом для внутреннего монтажа.

• Фиксаторы (ловители) улучшают надежность соединения.

Условия эксплуатации

Работает при температуре до +155 °С, наработка не менее 5000 часов, число соединений-расчленений — до 500. Срок хранения — 15 лет.
