РГ1Н-1-4: компактный низкочастотный разъём для внутреннего монтажа

РГ1Н-1-4 — это 12-контактная розетка прямоугольного низкочастотного соединителя, предназначенная для надёжного соединения электрических цепей в электронной и промышленной аппаратуре. Малогабаритное исполнение, работа с постоянным, переменным и импульсным током, а также устойчивость к внешним воздействиям делают разъём востребованным элементом объёмного монтажа.

Назначение РГ1Н-1-4

Разъём РГ1Н-1-4 применяется для разъединяемого подключения проводников внутри приборов, блоков и электротехнических узлов. Он рассчитан на эксплуатацию в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц;

• импульсного тока;

• электронной аппаратуры общепромышленного и специального назначения.

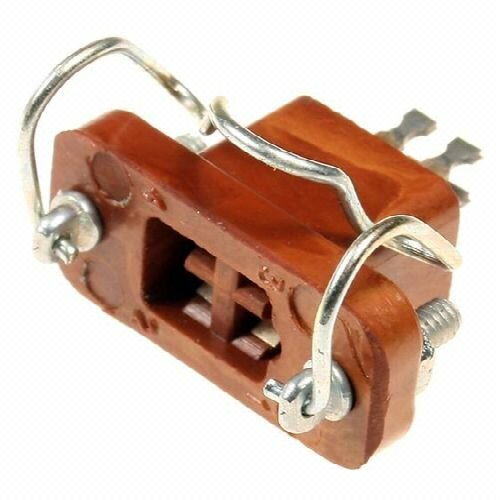

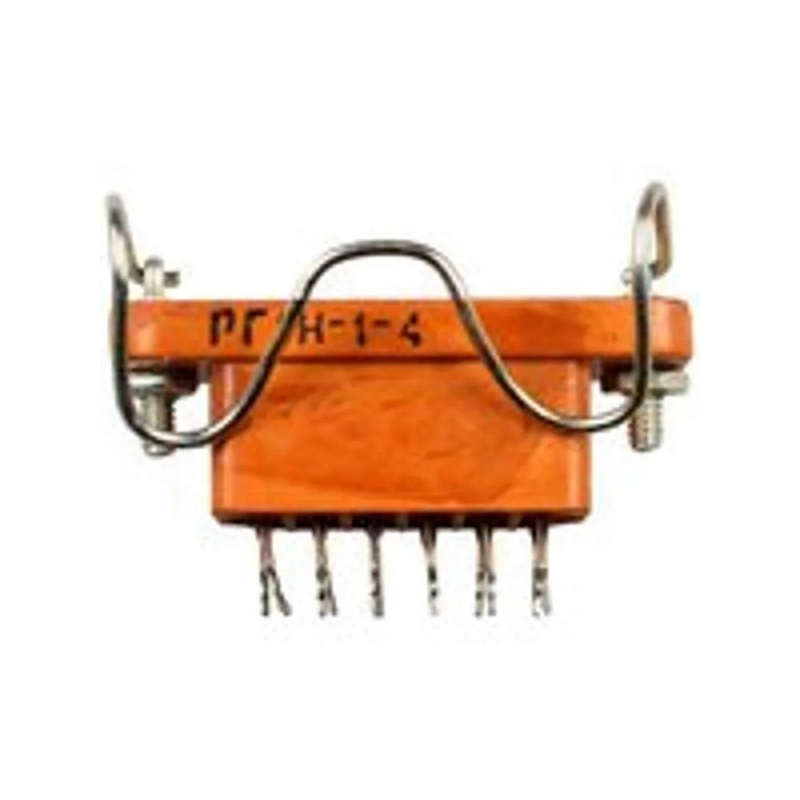

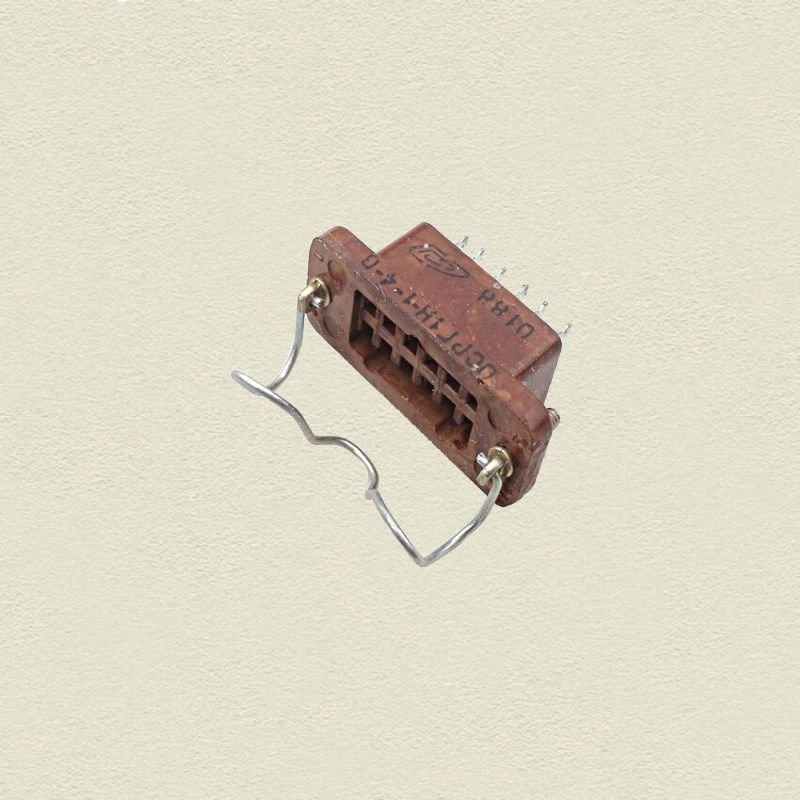

Конструктивно РГ1Н-1-4 представляет собой приборную часть соединителя — розетку с гнездовыми контактами. Для формирования разъёмного соединения она сочленяется с совместимой вилкой серии РШ2Н. Специальные зажимы помогают фиксировать положение соединённых частей и повышают устойчивость контакта при эксплуатации.

Основные характеристики

Ключевые технические параметры РГ1Н-1-4 позволяют использовать разъём в устройствах, где важны электрическая прочность, компактность и стабильность соединения.

Контакты РГ1Н-1-4 могут иметь серебряное покрытие. Такое решение способствует снижению переходного сопротивления и сохранению надёжности электрического соединения при длительной работе.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне внешних условий. Для исполнения УХЛ указывается рабочая температура от −60 до +155 °C, а допустимая относительная влажность при +35 °C может достигать 98%. Изделие также обладает вибрационной стойкостью, что особенно важно для оборудования, работающего при механических нагрузках.

Надёжностные показатели включают минимальную наработку на отказ 10 000 часов и длительный срок сохраняемости. Благодаря этому РГ1Н-1-4 может применяться в аппаратуре, для которой важны ресурс, ремонтопригодность и стабильность контактной группы.

Преимущества применения

Главное преимущество РГ1Н-1-4 — сочетание компактных размеров с параметрами, подходящими для широкого круга электрических цепей. Среди практических достоинств разъёма:

• 12 контактов для подключения нескольких сигнальных или силовых линий;

• возможность использования при напряжении до 400 В;

• низкое переходное сопротивление контактов;

• высокая электрическая прочность изоляции;

• фиксация соединения зажимами;

• приспособленность к внутреннему объёмному монтажу;

• устойчивость к температурным и вибрационным воздействиям.

РГ1Н-1-4 подходит для применения в измерительных приборах, системах управления, источниках питания, блоках автоматики, промышленной электронике и другой аппаратуре, где требуется компактное многоконтактное разъёмное соединение.

Итог

РГ1Н-1-4 — малогабаритная 12-контактная розетка низкочастотного прямоугольного соединителя для внутреннего монтажа. Высокая изоляция, рабочее напряжение до 400 В, ток до 3 А на контакт и эксплуатационная стойкость позволяют использовать этот разъём в надёжных электронных и электротехнических устройствах.
