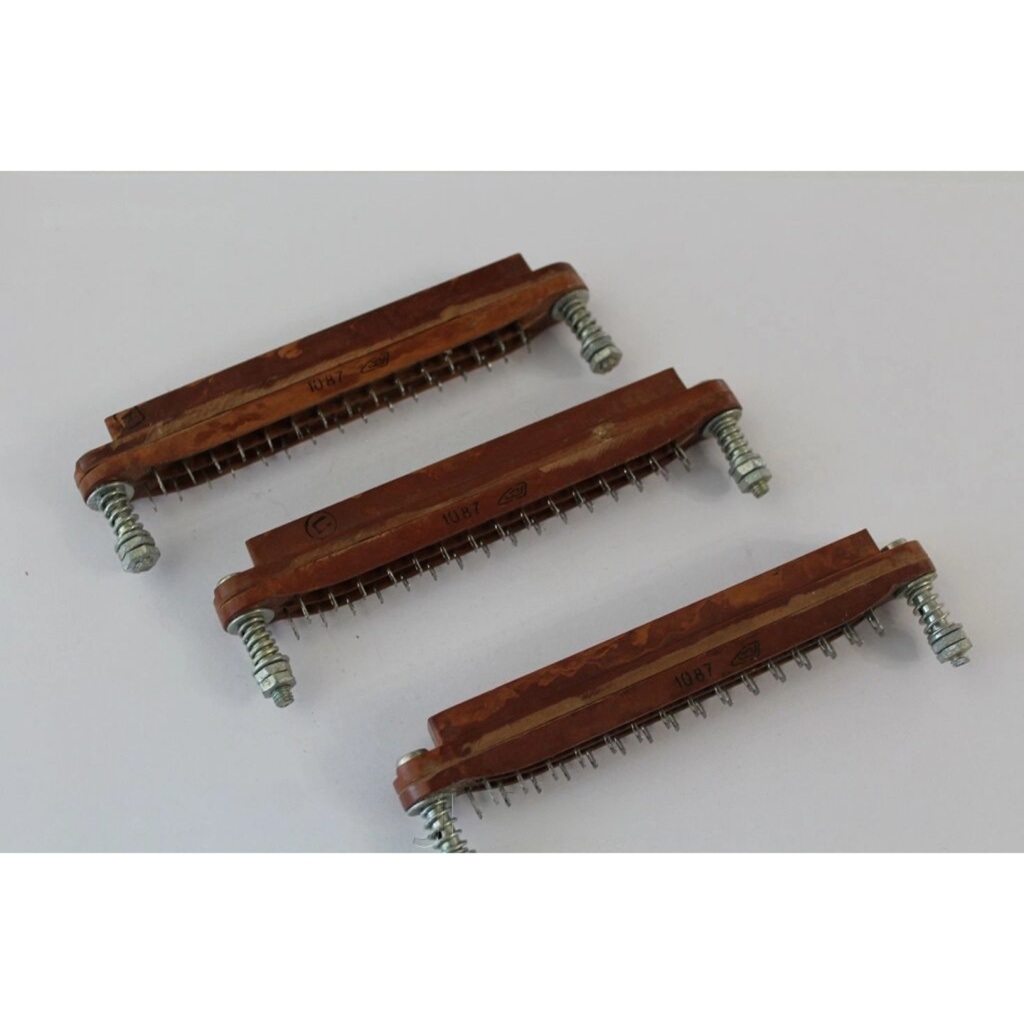

РГ1Н-2-29 круглые контакты

РГ1Н-2-29 — это советско-российский низкочастотный приборный разъём, обычно в исполнении розетка с двумя рядами контактов и круглым типом контакта. По найденным данным это 31-контактный вариант, предназначенный для ручного сочленения и внутреннего монтажа в электронной аппаратуре.

Что означает обозначение

• РГ — часть соединителя: гнездовой контакт, то есть розетка.

• 1 — приборная часть для печатного или объёмного монтажа.

• Н — низкочастотный.

• 2 — принадлежность к данным ТУ.

• 29 — исполнение на 31 контакт, двухрядная розетка.

Основные характеристики

• Тип: розетка приборная двухрядная, прямоугольный низкочастотный соединитель.

• Контакты: круглые, 31 контакт.

• Покрытие контактов: серебро.

• Рабочий ток: 5 А на контакт.

• Номинальное или максимальное рабочее напряжение: 400–420 В в зависимости от источника.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1600 В.

• Рабочая температура: от -60 до +155 °C.

Конструкция и применение

Разъём рассчитан на соединение и разъединение электрических цепей в блоках и узлах аппаратуры общего и специального назначения. Его относят к малогабаритным соединителям для печатного и объёмного монтажа, а контакты обычно соединяются пайкой.

На что обратить внимание

Для этой серии важно не только число контактов, но и исполнение: встречаются варианты розеток и вилок с разным количеством контактов, а также разные конструктивные исполнения в рамках одной серии РГ1Н-2. При подборе ответной части нужно проверять именно исполнение 29 и тип монтажа, чтобы совместимость была полной.
