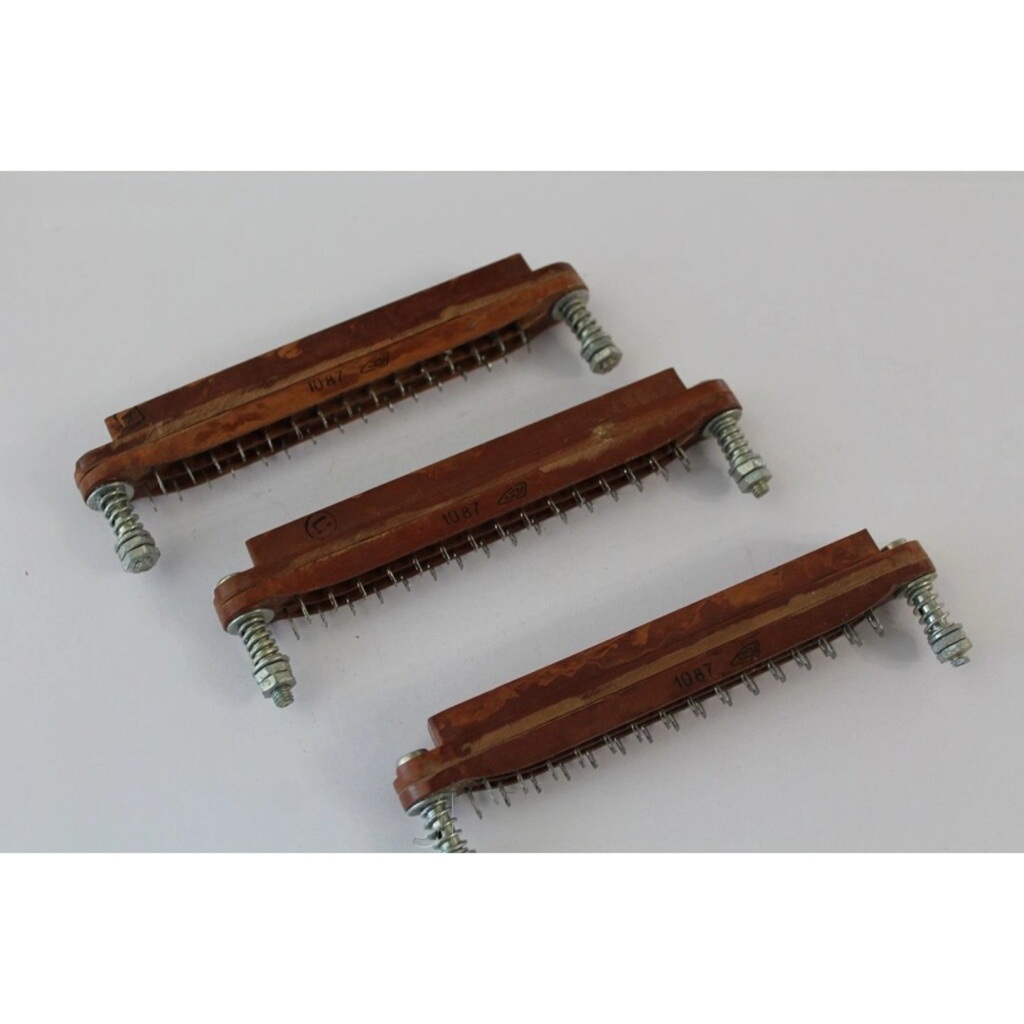

РГ1Н-2-29

Коротко: РГ1Н-2-29 — это приборная двухрядная низкочастотная розетка (часть прямоугольных разъёмов серии РГ1Н-2) с 31 контактами, рассчитанная на монтаж в корпусах и печатные платы, с рабочими параметрами до 420 В и 5 А на контакт.

Назначение и конструкция

• Предназначена для работы в электрических цепях постоянного, переменного (до нескольких МГц) и импульсного тока в приборной аппаратуре.

• Конструктивно — приборная (блочная) розетка двухрядная, корпус «прямоугольный», рассчитана на объемный и/или печатный монтаж (THT).

• Контакты круглые, покрытие — серебро (Ag) или нередко химическое никелевое/серебряное в зависимости от исполнения поставщика; поставляются обычно в виде отдельных вилок и розеток (без сборки).

Основные электрические параметры

• Количество контактов: 31.

• Номинальный (максимальный рабочий) напряжение: до ~420 В (ампл.).

• Рабочий ток на контакт: 5 А.

• Сопротивление контакта (не более): около 10 мОм (0,01 Ом).

• Изоляционное сопротивление и электрическая прочность соответствуют техусловиям серии (в документации указываются конкретные значения для климатических условий).

Механика, климат и надёжность

• Климатическое исполнение — УХЛ (для внутренней установки в аппаратуре) с широким диапазоном рабочих температур, в источниках приводят диапазоны примерно от −60°C до +155°C (встречается также −60…+85°C в отдельных спецификациях — уточняйте по конкретному ТУ/поставщику).

• Число сочленений/расчленений порядка сотен (встречаются значения ~500), ресурс наработки и срок сохраняемости оговариваются в ТУ.

• Вибрационная, климатическая и механическая стойкость указываются в техусловиях серии РГ1Н-2 и удовлетворяют требованиям приборного применения.

Материалы и гальваника

• Контактная поверхность — серебрение (Ag); изолятор — карболит или конструкционный пластик, корпус — металл/блочный корпус в зависимости от исполнения.

• В справочной информации также указывают содержание серебра в изделии (иногда приводятся данные о массе драгоценных металлов).

Габариты и монтаж

• Типичные габариты для этого исполнения: около 119×31×14 мм (встречающаяся спецификация), но конкретные размеры лучше сверить с паспортом/чертежом производителя перед проектированием панелей печатных плат.

• Монтаж — выводной (THT) для розетки, пайка проводов к контактам; вилки/розетки поставляются разнесённо.

Стандарты и документация

• Изделие выполняется по техусловиям серии (указываются номера ТУ: НЩ0.364.003 ТУ и ОЮ0.364.007 ТУ в ряде источников) и по ГОСТ-климатике (ГОСТ 15150-69 для климатических исполнений).

• При выборе и проектировании используйте паспорт изделия и чертежи поставщика для точных размеров, посадочных отверстий и электрических допусков.

Иллюстрация (пример)

• Представьте розетку 2 ряда по 31 контакту (двухрядная) с выводами THT: такой блок встраивается в приборную панель, а вилка — на кабельном жгуте для съёмного соединения.
