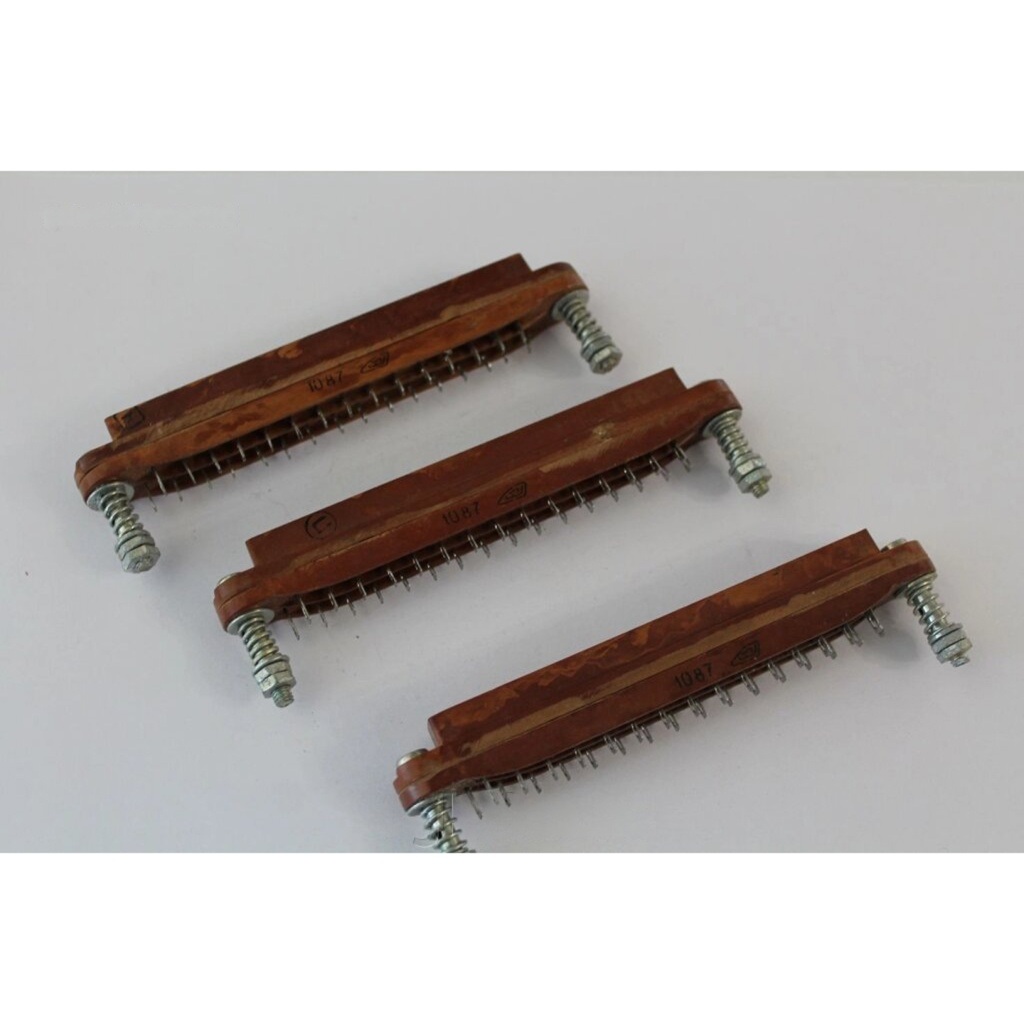

РГ1Н-2-29: надежный низкочастотный разъем для радиоэлектронной аппаратуры

РГ1Н-2-29 — прямоугольный малогабаритный электрический соединитель, рассчитанный на создание разъемных соединений в цепях постоянного, переменного и импульсного тока. Исполнение 2-29 представляет собой двухрядную розетку с 31 контактом, предназначенную для внутреннего монтажа в радиоэлектронных устройствах общепромышленного и специального назначения.

Назначение РГ1Н-2-29

Разъем РГ1Н-2-29 применяется для надежного соединения отдельных узлов, блоков и печатных модулей оборудования. Он подходит для объемного и печатного монтажа, помогает упростить сборку, диагностику, обслуживание и замену функциональных частей электронной аппаратуры.

Соединители серии РГ1Н-2 рассчитаны на работу в цепях переменного тока частотой до 3 МГц, а также в цепях постоянного и импульсного тока. Типовые области использования включают:

• Промышленную автоматику и системы управления.

• Контрольно-измерительную аппаратуру.

• Блоки питания и распределительные устройства.

• Радиоэлектронные комплексы.

• Приборостроительное оборудование.

• Специальную электронную технику.

Основные характеристики

РГ1Н-2-29 имеет двухрядное расположение 31 круглого контакта. Шаг между контактами в ряду и между рядами составляет 6 мм, что обеспечивает понятную компоновку монтажных соединений и достаточное расстояние между токоведущими элементами.

Приведенные параметры относятся к типовым данным для исполнения РГ1Н-2-29; при проектировании оборудования следует сверять требования с действующей технической документацией на конкретную партию и вариант исполнения.

Особенности конструкции

Конструкция разъема предусматривает штепсельное сочленение с ответной вилочной частью. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильного электрического контакта в процессе эксплуатации.

В составе соединителя используются направляющие элементы-ловители. Они помогают корректно совместить части разъема при подключении и уменьшают риск механического повреждения контактов при многократных соединениях.

Климатическое исполнение УХЛ позволяет использовать РГ1Н-2-29 в условиях умеренного и холодного климата. Устойчивость к широкому температурному диапазону, повышенной влажности и вибрационным нагрузкам делает этот разъем востребованным в аппаратуре, для которой важны долговечность и стабильность электрических соединений.

Пример применения

Например, в составе промышленного шкафа управления РГ1Н-2-29 может использоваться для подключения съемного модуля контроля к основной плате или внутреннему жгуту проводов. Наличие 31 контакта позволяет одновременно передавать сигналы управления, питания, обратной связи и данные от датчиков через один компактный разъем.

Ключевые преимущества

• 31 контакт в двухрядной компоновке.

• Работа с током до 5 А на контакт.

• Допустимое рабочее напряжение до 420 В.

• Применимость в цепях постоянного, переменного и импульсного тока.

• Низкое сопротивление контактов.

• Высокое сопротивление изоляции.

• Эксплуатация при температурах от −60 до +155 °C.

• Ресурс до 500 циклов соединения и разъединения.

• Подходит для надежных внутренних соединений в электронной и электротехнической аппаратуре.
