РГ1Н-2-27 (1к-т)

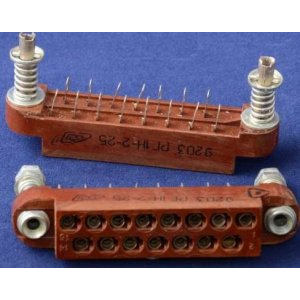

РГ1Н-2-27 — это низкочастотная прямоугольная розетка серии РГ1Н-2, рассчитанная на работу в электрических цепях постоянного, переменного и импульсного тока. По доступным данным, это двухрядный соединитель на 21 контакт, с щелевыми контактами и карболитовым изолятором.

Основные сведения

Этот тип разъема применялся в аппаратуре советского и российского производства, где требовалось надежное врубное соединение. Сопряжение выполняется с ответной частью РШ2Н-2-16, а монтаж — объемный, с электрическим соединением пайкой.

Конструкция

Контакты у РГ1Н-2-27 латунные, с серебряным покрытием, шаг контактов в ряду и между рядами составляет 6 мм. Корпус выполнен без кожуха, изолятор — карболитовый, коричневого цвета; габариты изделия примерно 89 × 14 × 20 мм.

Электрические и механические параметры

Для этого соединителя указываются максимальное рабочее напряжение до 400–420 В, рабочий ток до 5 А, сопротивление контактов не более 10 мОм, сопротивление изоляции 5000 МОм и электрическая прочность изоляции 1600 В. Также заявлены диапазон рабочих температур от -60 до +85 °C, ресурс до 500 сочленений-расчленений и минимальная наработка 5000 часов.

Где встречается

На практике РГ1Н-2-27 часто встречается в приборной и промышленной аппаратуре, особенно там, где использовались советские серии разъемов РГ1Н/РШ2Н. В каталогах он может называться просто «розетка на 21 контакт, в два ряда».
