РГ1Н-2-27

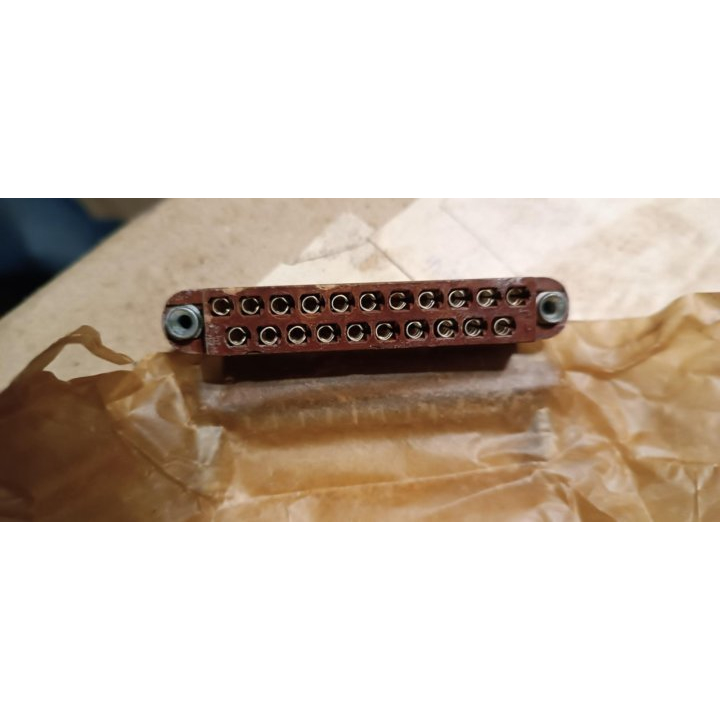

РГ1Н-2-27 — это советская/российская прямоугольная низкочастотная розетка на 21 контакт, выполненная в двухрядной компоновке и предназначенная для работы в электрических цепях.

Основные сведения

• Серия: РГ1Н-2.

• Тип: розетка, врубное сочленение.

• Контакты: щелевые, 21 контакт, 2 ряда по 6 мм шагом.

• Материал изолятора: карболит.

• Материал контактов: латунь, покрытие — серебро.

Электрические и механические параметры

• Максимальное рабочее напряжение: 400–420 В по разным источникам.

• Максимальный рабочий ток: 5 А.

• Сопротивление контактов: не более 10 мОм.

• Сопротивление изоляции: 5000 МОм.

• Электрическая прочность изоляции: 1600 В.

• Рабочая температура: от -60 до +85 °C.

Конструктивные особенности

• Габариты изолятора примерно 89 × 14 × 20 мм.

• Монтаж: объемный, с пайкой выводов.

• Установочное расстояние между отверстиями: 78 мм.

• Взаимосочленяемая часть: РШ2Н-2-16.

• Климатическое исполнение: УХЛ.

Применение и выпуск

По данным каталогов, изделие относится к соединителям промышленного назначения, выпускалось на Карачевском заводе «Электродеталь», встречается с датами изготовления примерно 1976–1991 годов и приемкой ОТК. Такая розетка обычно использовалась в аппаратуре, где нужен надежный многоконтактный разъем с пайкой и сравнительно высокой стойкостью к температуре и климатическим условиям.
