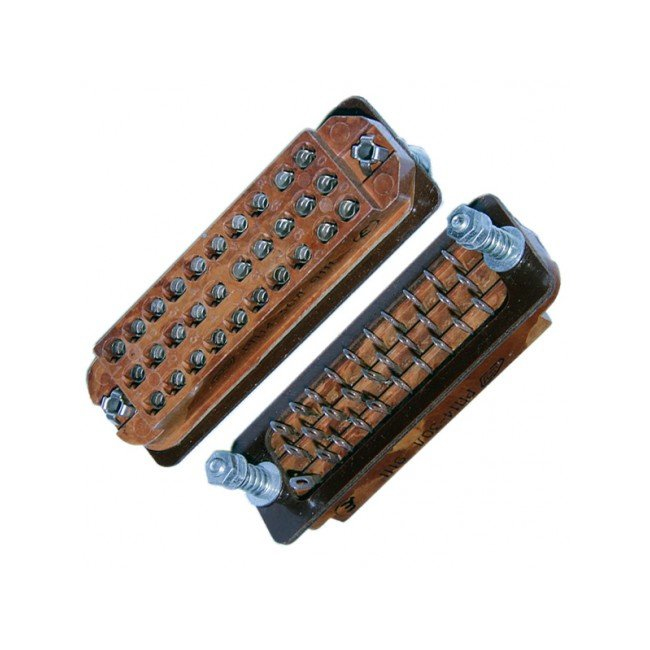

РГ1Н-2-25 (2к-та)

Коротко: РГ1Н-2-25 — это 15-контактная двухрядная приборная (розетка) низкочастотная прямоугольная электрическая соединительная вставка (серия РГ1Н-2), предназначенная для работы в цепях постоянного, переменного и импульсного тока в радио- и электроприводной аппаратуре; контакты — щелевые (или круглые в вариантах), материал изолятора — карболит; рабочие параметры — до 5 А и до 400 В, шаг контактов 6 mm, межрядный шаг 6 mm.

Конструкция и назначение

• Тип и серия: РГ1Н-2 — низкочастотные прямоугольные разъёмы, исполнение «Г» — гнездовой контакт (розетка).

• Конструкция контактов: 15 контактов в двух рядах (2×—), щелевые контакты (есть варианты с круглыми отверстиями).

• Материалы: изолятор — карболит (коричневый цвет), контактная основа — латунь с серебряным покрытием.

Электрические и эксплуатационные характеристики

• Номинальный рабочий ток на контакт: до 5 A.

• Номинальное рабочее напряжение: до 400 V.

• Контактное сопротивление: не более 10 мОм.

• Сопротивление изоляции: порядка 5000 МОм (указывают для типовых экземпляров).

• Электрическая прочность изоляции: около 1600 V.

Механические и климатические параметры

• Габариты изолятора: примерно 71×14×18 mm; установочный межосевой A = 60 mm между монтажными отверстиями (вариант приборного монтажа).

• Ресурс: около 500 сочленений/расчленений; минимальная наработка порядка 5000 часов.

• Рабочая температура: от −60 до +85 °C; климатическое исполнение УХЛ, относительная влажность до 98% при +35 °C.

Варианты исполнения и совместимость

• Сочленяется с вилкой серии РШ2Н-2-15 (или РШ2Н-2-25 в зависимости от конкретного обозначения взаимосоответствия).

• Контактные исполнение: щелевые (типично 1,5×1 мм) и варианты с круглыми отверстиями у некоторых производителей/реинкарнаций изделия.

• Могут поставляться с цельным или сборным изолятором; по согласованию возможны дополнительные элементы крепления или ловители.

Дополнительно (материалы и вторичные данные)

• Масса изделия и материалы драгоценных металлов: в справочниках приводят примерные значения (серебро на контактах около 0.5 г в изделии).

• Стандарты/ТУ: для заводских выпусков в каталогах указывают ТУ (например НЩО.364.003 и т.п.) и вид приемки «1» (ОТК) для изделий с хранения или заводских остатков.

Пример применения

• Прямоугольные низкочастотные разъёмы РГ1Н-2-25 применяют в приборной разводке, в радиотехнической и управляющей аппаратуре для соединения модулей и плат при необходимости многоконтактного быстросъёма с невысокими токами (до 5 A).
