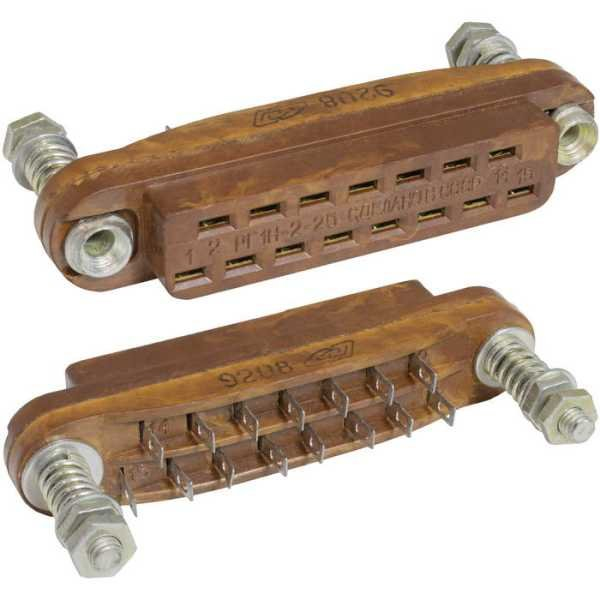

РГ1Н-2-25 (1к-т)

Коротко: РГ1Н-2-25 — это приборная (гнездовая) часть прямоугольного низкочастотного разъёма серии РГ1Н, двухрядная розетка на 15 контактов, рассчитанная для механического объёёмного монтажа и пайки контактных проводников.

Назначение и применение

• Применены для соединения электроцепей постоянного, переменного (вплоть до нескольких МГц) и импульсного тока в приборной и коммутационной аппаратуре.

• Часто используются в промышленной электронике, приборах старых отечественных конструкций и при восстановлении техники, где применимы прямоугольные низкочастотные соединители.

Конструкция и материалы

• Конструктивно — розетка (гнездо), часть серии РГ1Н-2 с кодом 25, двухрядное расположение контактов (15 контактов: 2 ряда).

• Изолятор выполнен из карболита коричневого цвета; контакты — латунь с серебряным покрытием (Ag).

• Контакты щелевого типа, размер контактов примерно 1,5×1 мм; шаг между рядами и в ряду около 6,0 мм.

Электрические характеристики

• Номинальное рабочее напряжение — до 400 В.

• Номинальный рабочий ток на контакт — до 5 А.

• Сопротивление контактов, не более — примерно 10 мОм.

• Электрическая прочность изоляции (пробивное напряжение) — порядка 1600 В (характеристика указывается в техкарте).

Механические и климатические параметры

• Рабочее положение — любое; ресурс — порядка нескольких сотен циклов сочленений/расчленений (встречается значение 500 циклов).

• Диапазон рабочих температур — примерно от −60 до +85 °C (климатическое исполнение УХЛ).

• Масса изделия и габариты: длина изолятора ~71 мм, ширина ~14–18 мм; монтажные отверстия с шагом ~60 мм (уточнять по чертежу).

Монтаж и сочленение

• Предназначен для объёмного механического монтажа в приборы; электрическое подключение — пайка.

• Взаимосочленяется с соответствующей вилкой серии РШ2Н-2 (совместимый штекер).

Дополнительные сведения и параметры

• Сопротивление изоляции указывается высокое (порядка нескольких кОм–МОм в паспорте), диапазон рабочих частот вплоть до 1–3 МГц у разных исполнений.

• Содержание драгоценных металлов (серебро на контактах) фигурирует в справочниках (примерно 0,5 г серебра суммарно на изделие для отдельных выпусков).

Иллюстрация (пример)

• Представьте прямоугольную коричневую корпус‑розетку из карболита с двумя рядами щелевых серебреных контактов, фиксируемую винтами по монтажной оси и применяемую как приборный разъём в электрощите или корпусе прибора.
