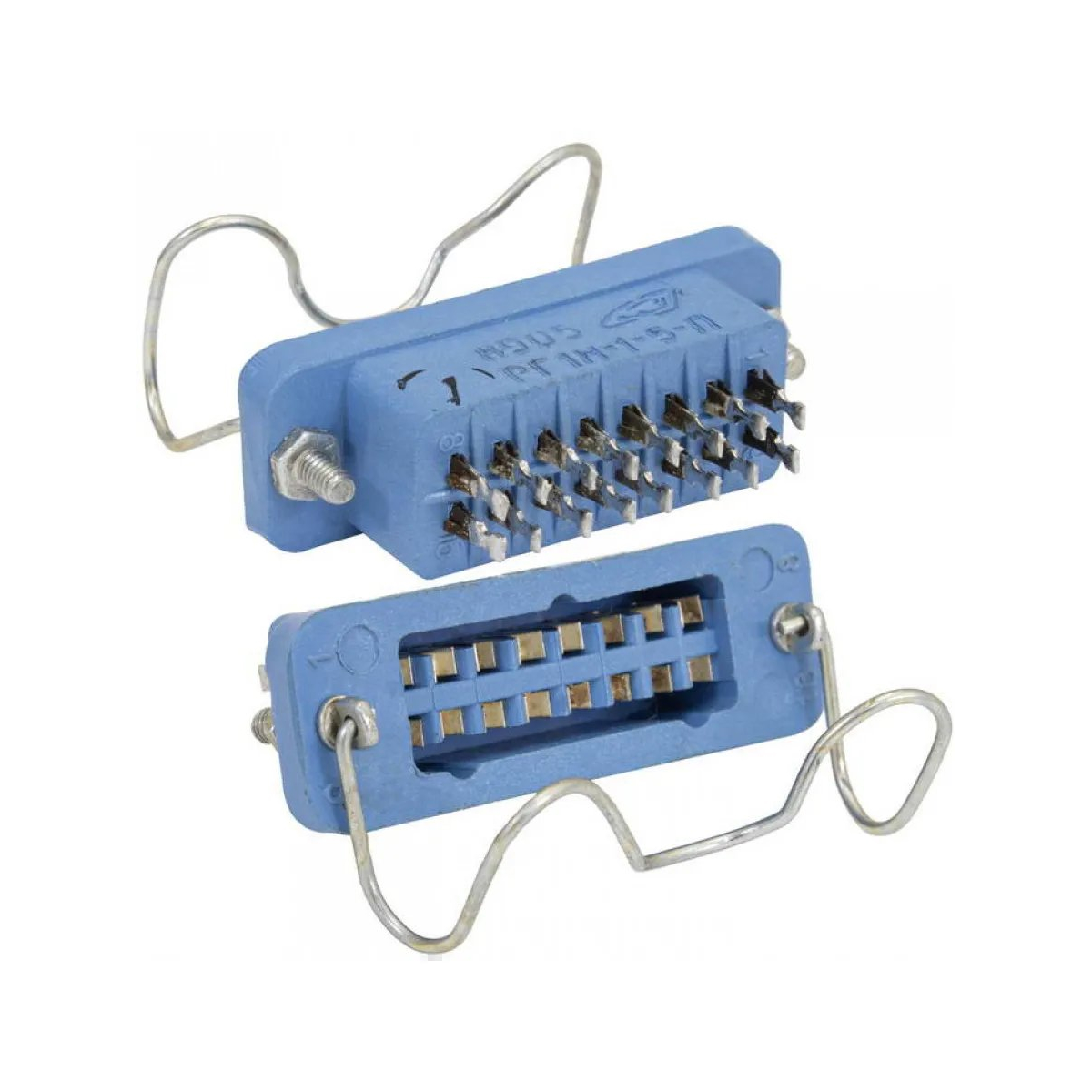

РГ1Н-1-5 ОТК син

Коротко: РГ1Н‑1‑5 — это советско/российский прямоугольный низкочастотный разъём (розетка) серии РГ1Н с шагом контактов 2,8 мм, 16 контактами в 2 ряда, рабочим напряжением до 400 В и максимальным рабочим током по каждому контакту 3 А; изделие часто выпускается с карболитовым изолятором и покрытыми серебром щелевыми контактами, имеет приёмку ОТК (вид «1»).

Конструкция и материалы

• Тип: розетка прямоугольного низкочастотного соединителя серии РГ1Н.

• Контакты: щелевые (lamella/slot), латунь, покрытие — обычно серебро (Ag); хвостовики под пайку.

• Изолятор: карболит (коричневый) в распространённой версии; корпус может быть без кожуха или с пластмассовым/металлическим кожухом у совместимых вилок.

Электрические параметры

• Максимальное рабочее напряжение: 400 В.

• Максимальный рабочий ток на контакт: 3 А.

• Контактное сопротивление не более: порядка 10 мОм.

• Сопротивление изоляции и прочность изоляции — приведены в нормативной документации (например, тесты 1680 В для электрической прочности у образцов по ТУ).

Механические и климатические характеристики

• Количество контактов: 16 (2 ряда по 8).

• Размеры корпуса (типичные указанные): примерно 34–35 × 12 × 27 мм (есть незначительные вариации по версии).

• Масса: несколько грамм (обычно до ~6,5 г в зависимости от исполнения).

• Рабочая температура: типично от −60 °C до +90 °C для пластмассового кожуха; для металлического кожуха возможно до +155 °C (зависит от исполнения и покрытия контактов).

• Ресурс: около 500 сочленений/расчленений; минимальная наработка для пластмассовых исполнений — порядка 15000 часов (для металла — меньше в зависимости от покрытия).

Надёжность и сроки хранения

• Срок сохраняемости (хранения) для исполнений с покрытием серебром/золотом — до 20 лет; для покрытий олово‑висмут — меньше (около 6 лет).

• Ресурс в циклах и минимальная наработка указаны в ТУ/спецификации конкретного производителя.

Совместимость и монтаж

• Монтаж: объёмный (полужёсткий) монтаж с пайкой контактов; установочные размеры и расстояния между монтажными отверстиями указаны в ТУ и каталожных листах (например, расстояние между отверстиями ≈30 мм).

• Взаимосочленение с вилками серий РШ2НМ‑1 и аналогичными — см. таблицы совместимости производителя/ТУ.

Детали приёмки и документация

• Вид приёмки: «1» — ОТК (фабричная приёмка при отгрузке).

• Нормативы и ТУ: разъёмы этой серии прописаны в соответствующих ТУ (например, бРО.364.013 и/или отраслевых ТУ), а также в общих каталогах поставщиков.

Пример применения

• Используются в низкочастотных электрических цепях постоянного, переменного (до МГц‑диапазона) и импульсного тока в аппаратуре советского и постсоветского производства — блоковые соединения плат, шасси, коммутационные панели и т.д.
