Назначение изделия РГ48ПКП28ЭШ1

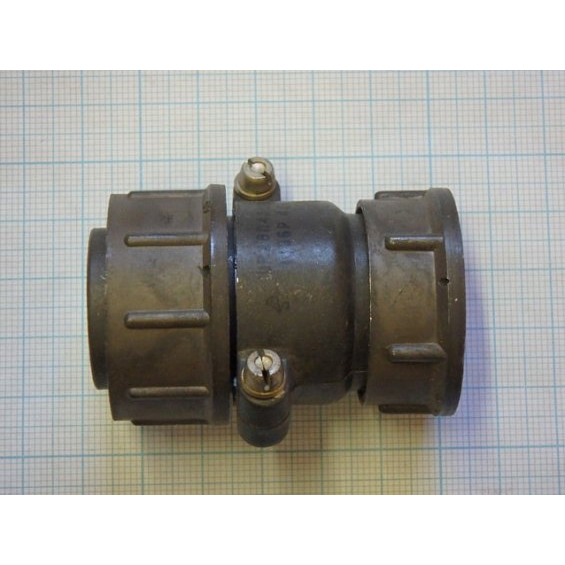

РГ48ПКП28ЭШ1 представляет собой вилку переходного типа из семейства цилиндрических соединителей серии Р. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжный разъёмный контакт с повышенной защитой от внешних воздействий. Конструктивное исполнение позволяет использовать соединитель в составе промышленного оборудования, измерительных комплексов и приборных стоек, в которых применяется экранированный кабель.

Данная модель относится к категории герметичных проходных вилок. Наличие герметизирующих элементов обеспечивает стабильность электрических параметров при монтаже на корпус оборудования или в составе кабельных переходников. Основное назначение — коммутация цепей постоянного и переменного тока в устройствах общего применения, включая радиоэлектронную аппаратуру, где важна повторяемость соединений и защита контактных групп от загрязнений и влаги.

Конструктивные особенности и характеристики

РГ48ПКП28ЭШ1 выполнен в сборно-разборном корпусе с круглыми контактами. Количество контактов — 28. Корпусное исполнение предполагает применение материала типа силумин, характерного для аналогичных моделей серии Р. Рабочее напряжение соединителей данной серии достигает 2100 В постоянного тока, что определяет область их применения в аппаратуре с соответствующими электрическими параметрами.

Обозначение модели раскрывает ключевые конструктивные признаки:

• РГ — разъём герметичный;
• 48 — серия, определяющая диаметр корпуса;
• ПКП — приборная вилка с прямым патрубком, переходник;
• 28 — количество контактов;
• Э — гайка для экранированного кабеля;
• Ш — исполнение с шайбой;
• 1 — вариант исполнения.

Исполнение с гайкой для экранированного кабеля делает модель удобной для монтажа в цепях, где необходимо сохранить непрерывность экранирования по всей длине тракта. Прямой патрубок и приборное крепление упрощают установку на панели и корпуса аппаратуры.

Применение в радиоэлектронной аппаратуре

Изделие применяется в промышленной электронике для организации разъёмных соединений кабельных линий, в первую очередь экранированных. Герметичное исполнение позволяет использовать вилку в приборах и оборудовании, где предъявляются требования к защите контактных групп от пыли, влаги и механических повреждений. Типовые сферы применения включают измерительные стенды, коммутационное оборудование, блоки питания и управляющие модули.

Как переходная вилка, РГ48ПКП28ЭШ1 обеспечивает сопряжение ответных частей соединителей серии Р в случаях, когда требуется удлинение, изменение направления или герметизация места соединения. Благодаря 28 контактам модель подходит для многоканальных цепей управления и передачи сигналов, где необходимо компактное размещение большого числа проводников в одном корпусе.

Дополнительные сведения

Артикул изделия — 80097. Модель относится к редким вариантам герметичных проходных вилок. По имеющимся данным, подобные соединители серии Р выпускались предприятиями приборостроительного профиля, в том числе Харьковским заводом. Каталожная позиция содержит указание «2018 5: 24 шт», что отражает информацию о партии или упаковке в количестве 24 штук.

При подборе ответной части необходимо учитывать геометрию корпуса серии 48, количество контактов и тип присоединения. Перед монтажом рекомендуется проверить целостность герметизирующих элементов и соответствие кабельного ввода типу применяемого экранированного кабеля. Изделие не требует специального обслуживания при эксплуатации в пределах заявленных электрических параметров.
