Назначение и область применения

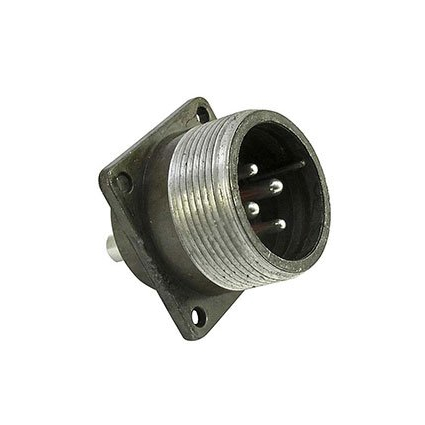

Вилка РГ20П4ЭШ4 представляет собой герметичный цилиндрический электрический соединитель серии «РГ» блочного исполнения, предназначенный для монтажа в блоках и приборах повышенной надёжности. Изделие применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц как блочная вилка для соединения печатных плат, блоков и приборов в радиоэлектронной и радиотехнической аппаратуре.

Соединитель рассчитан на совместную работу с соответствующими розетками серии Р(‑9) и допускает эксплуатацию в условиях повышенных вибрационных и ударных нагрузок. Конструкция ориентирована на применение в аппаратуре, где предъявляются требования к герметичности контактного узла и устойчивости к внешним электромагнитным помехам.

Расшифровка обозначения

Маркировка изделия содержит информацию о типе, габарите, исполнении и количестве контактов:

• РГ — тип соединителя: цилиндрический, герметичный;
• 20 — условный размер (габарит) соединителя;
• П — приборное исполнение без патрубка (блочная вилка);
• 4 — количество контактов (четырёхконтактная вилка);
• Э — исполнение для подключения к экранированному кабелю;
• Ш4 — штыревая вилка, четвёртая серия (вариант конструкции контактов).

Основные технические данные

Электрические параметры соединителя обеспечивают стабильную работу в широком диапазоне режимов. Максимальное рабочее напряжение постоянного и переменного тока составляет порядка 1500–2100 В (амплитудное значение) в зависимости от конкретных технических условий и условий применения. Рабочий ток на контакт находится в диапазоне 7–10 А. Сопротивление контактов с серебряным покрытием не превышает десятков–сотен микроом, что гарантирует низкие потери в контактных парах.

Механическая стойкость изделия подтверждена следующими показателями: допустимая синусоидальная вибрация до 300 м/с² в диапазоне частот 1–5000 Гц, ударные нагрузки до 3500–5000 м/с², линейное ускорение до 2000 м/с². Соединитель выдерживает не менее 500 циклов сочленения и расчленения при сохранении требуемых электрических параметров.

Климатическое исполнение рассчитано на эксплуатацию в температурном диапазоне ориентировочно от −60 до +60 °С. Заявленная сохраняемость изделия составляет до 15 лет, что подтверждает его пригодность для длительного хранения и применения в составе аппаратуры долговременного использования.

Особенности конструкции

Вилка РГ20П4ЭШ4 оснащена металлическим корпусом с резьбовым сочленением, обеспечивающим надёжную фиксацию ответной части и защиту от самопроизвольного расчленения при вибрациях. Герметичный контактный узел исключает проникновение влаги и загрязнений к контактным парам, а серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость.

Присоединение под экранированный кабель позволяет эффективно защищать цепи от внешних электромагнитных помех, что особенно важно при работе с высокочастотными сигналами и в условиях сложной электромагнитной обстановки. Блочное исполнение без патрубка упрощает монтаж соединителя непосредственно на корпус прибора или блока.

Приёмка и комплектация

Изделие соответствует приёмке «5», что подтверждает прохождение контроля в соответствии с установленными требованиями для данной категории продукции. Год выпуска — 90–92. Артикул изделия: 40548. Категория: РГ. Производитель не указан.
