РБН2-4-18Г2-В: приборная розетка для надежных соединений в сложных условиях

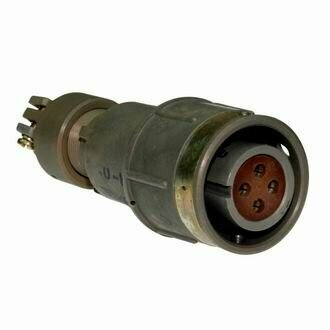

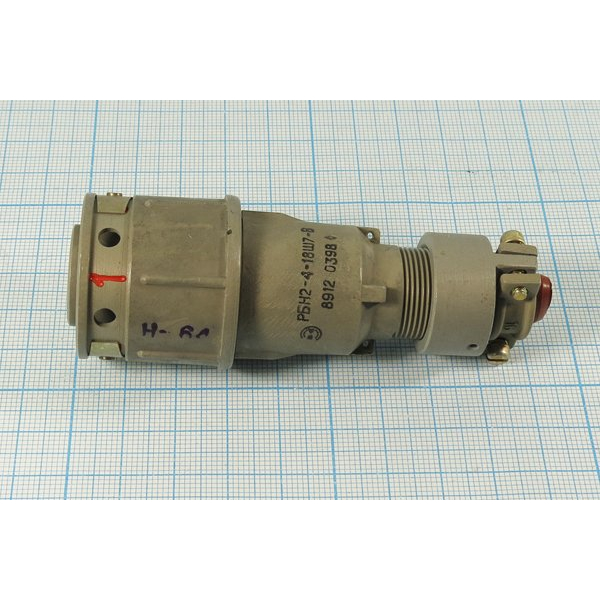

РБН2-4-18Г2-В — четырехконтактный цилиндрический быстросочленяемый электрический соединитель в исполнении приборной розетки. Он применяется для создания разъемных соединений в цепях постоянного и переменного тока радиоэлектронной, радиотехнической и промышленной аппаратуры, рассчитанной на работу в широком диапазоне внешних воздействий.

Конструкция разъема ориентирована на наружный монтаж и предусматривает пылебрызгозащиту в зоне стыка корпусов. Всеклиматическое исполнение «В» позволяет использовать изделие при температуре окружающей среды от −60 до +85 °C.

Конструкция и расшифровка

Маркировка РБН2-4-18Г2-В указывает на основные конструктивные признаки изделия:

РБН2-4-18Г2-В представляет собой приборную часть соединителя. Для формирования разъемного подключения она сочленяется с соответствующей вилкой данной серии. Соединение выполнено по врубному принципу, а одношпоночная поляризация исключает неправильную ориентацию при стыковке.

Электрические параметры

Разъем рассчитан на применение в цепях постоянного тока и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение составляет до 500 В по амплитудному значению. Для исполнения с четырьмя контактами диаметром 2,5 мм допустимая нагрузка на одиночный контакт достигает 20 А, а суммарная токовая нагрузка — до 80 А.

Ключевые параметры РБН2-4-18Г2-В:

• Количество контактов — 4.

• Диаметр каждого контакта — 2,5 мм.

• Максимальное рабочее напряжение — 500 В.

• Рабочий ток на контакт — до 20 А.

• Суммарный рабочий ток — до 80 А.

• Сопротивление электрического контакта — не более 2 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Покрытие контактов — серебро.

• Способ присоединения проводников — пайка.

Серебряное покрытие контактных элементов способствует получению малого переходного сопротивления. Это важно для силовых и сигнальных линий, где стабильность контакта влияет на нагрев, потери напряжения и устойчивость передачи электрических сигналов.

Эксплуатационная стойкость

Серия РБН2 создавалась для аппаратуры, работающей не только в стационарных условиях, но и при вибрациях, перепадах температуры и воздействии неблагоприятной среды. РБН2-4-18Г2-В имеет быстросочленяемую конструкцию с пружинной фиксацией, рассчитанную на многократную коммутацию.

Основные показатели надежности включают:

• До 1500 циклов сочленения и расчленения.

• Рабочую температуру от −60 до +85 °C.

• Устойчивость к вибрации в диапазоне частот от 1 до 2000 Гц при ускорении до 294 м/с².

• Работу при пониженном атмосферном давлении до 2000 Па.

• Минимальную наработку, указанную в источниках для данного исполнения, до 10 000 часов.

Такие характеристики делают приборную розетку подходящей для шкафов управления, измерительных комплексов, испытательных стендов, систем связи, оборудования автоматизации, транспортной и специальной техники.

Практическое применение

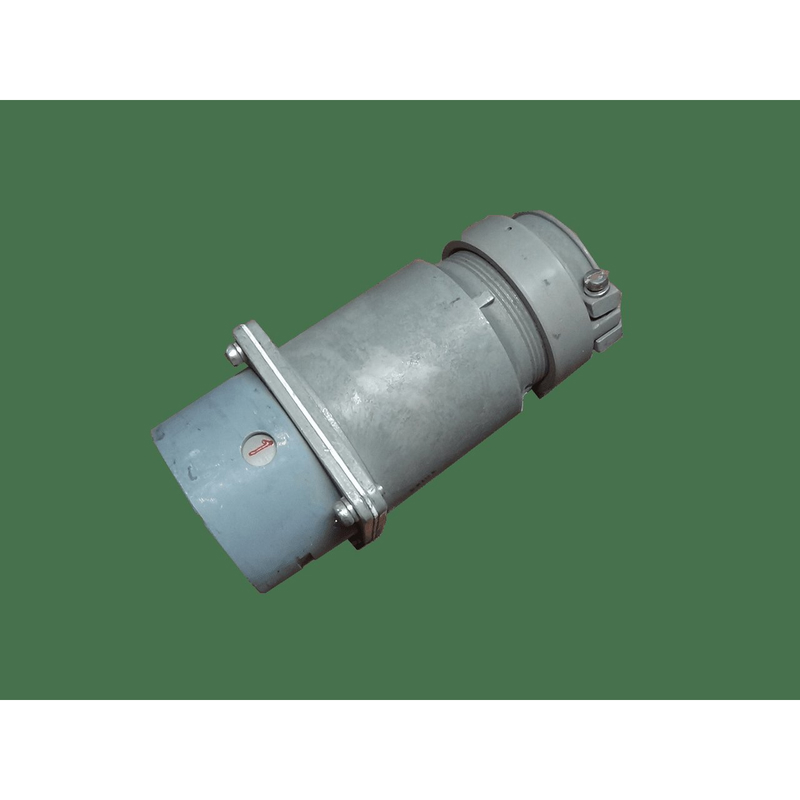

Разъем РБН2-4-18Г2-В целесообразно применять там, где требуется периодически отсоединять кабельную часть от прибора без разборки проводки. Приборная розетка монтируется на корпусе оборудования, а ответная часть устанавливается на кабеле.

Типовой пример — подключение внешнего кабельного жгута к модулю управления, источнику питания или измерительному устройству. Четыре контакта позволяют передавать питание по нескольким цепям либо объединять силовые, сигнальные и управляющие линии в одном разъемном узле. При этом монтаж пайкой требует соблюдения технологии: необходимо исключить перегрев изоляционных деталей, обеспечить качественное смачивание вывода припоем и выполнить механическую разгрузку кабеля.

Что учитывать при выборе

При включении РБН2-4-18Г2-В в проект важно проверить:

• Совместимость с ответной вилкой по серии, числу и расположению контактов.

• Соответствие сечения проводов нагрузке до 20 А на контакт.

• Фактический режим эксплуатации по напряжению, току, частоте и температуре.

• Необходимость защиты от загрязнений и влаги вне зоны стыка: соединитель пылебрызгозащищенный, но не относится к герметичным.

• Наличие свободного пространства на панели с учетом габаритов корпуса и радиуса изгиба подключаемого кабеля.

• Требования конструкторской документации и технических условий для конкретного оборудования.

РБН2-4-18Г2-В объединяет четырехконтактную схему, приборное исполнение, быстросочленяемую конструкцию и устойчивость к сложным климатическим условиям. Благодаря этому соединитель остается востребованным решением для надежных разъемных подключений в промышленной и специализированной электронике.
