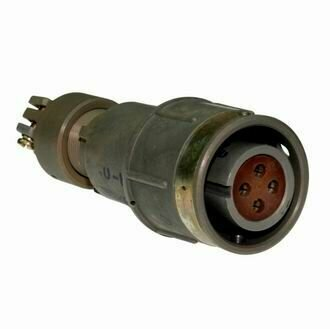

Разъём РБН2‑4‑18Г2‑В «ОС» — это цилиндрический низкочастотный быстрорасчленяемый соединитель, разработанный по советской/российской элементной базе и предназначенных для наружного монтажа во всеклиматическом исполнении.

Назначение и условия применения

РБН2‑4‑18Г2‑В применяются в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В. Соединитель рассчитан на работу в широком диапазоне температур (обычно от примерно −60 до +85 °C) и обеспечивает устойчивую работу в условиях вибрации, ударов и пониженного атмосферного давления.

Конструкция и исполнение

Соединитель состоит из двух частей — вилки и розетки — с кабельной и приборной (блочной) частями корпуса. Корпус имеет одношпоночную поляризацию и выполнен в исполнении для наружного монтажа без кожуха на приборной части и с кабельной частью, рассчитанной на врубной способ монтажа.

Электрические и механические параметры

Тип контактов — низкочастотные, с серебряным покрытием , что обеспечивает хорошую проводимость и устойчивость к окислению. Максимальное рабочее напряжение — до 500 В, сопротивление контактов малое (единицы мОм), а изоляция в нормальных условиях превышает несколько тысяч МОм. Соединитель рассчитан на многократные сочленения‑расчленения (до порядка 1500 циклов) и имеет значительный ресурс наработки и срок сохраняемости.
