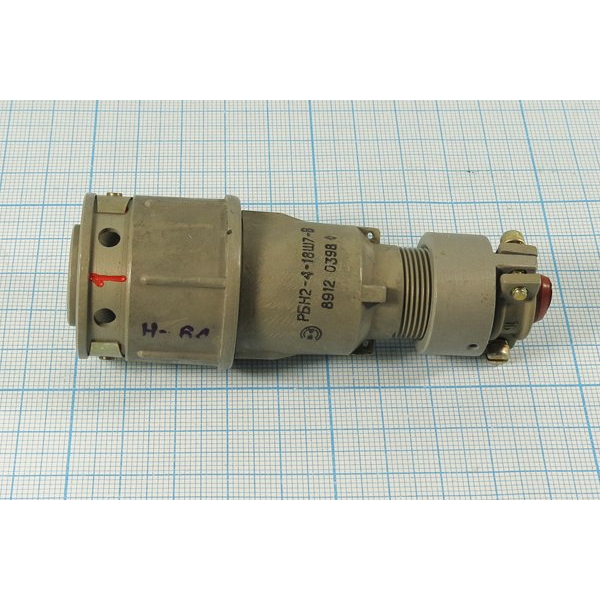

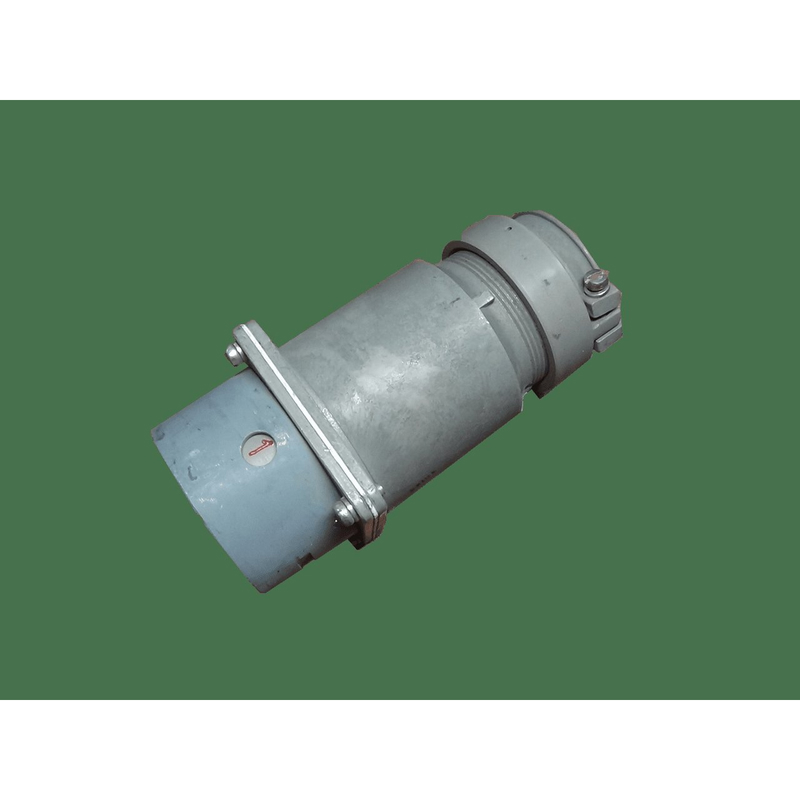

РБН2-14-18Ш2-В «5» — это быстросочленяемый пылебрызгозащищенный электрический соединитель, предназначенный для надежного соединения в цепях постоянного или переменного тока частотой до 3 МГц.

Основные характеристики

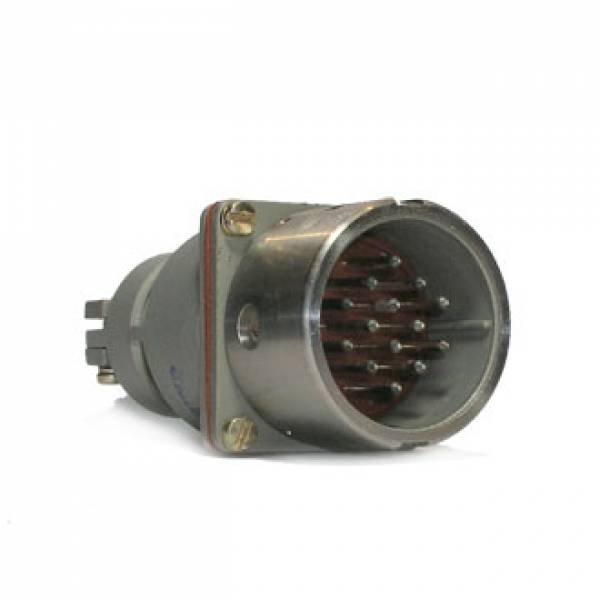

Он имеет 14 контактов диаметром 2,5 мм с покрытием серебром, блочную штыревую (вилочную) часть и врубной вид сочленения с одношпоночной поляризацией корпуса. Максимальное рабочее напряжение достигает 500 В (амплитудное значение), сопротивление изоляции — не менее 5000 МОм, а сопротивление контакта — не более 1 мОм. Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 295 м/с², количество циклов сочленения-расчленения — до 1500, наработка — не менее 1000 часов.

Условия эксплуатации

Рабочий температурный интервал — от -60 до +85 °C, всеклиматическое исполнение по ОСТ В 11 0121-91 или АСЛР.434410.021 ТУ, срок хранения — 25 лет. Масса изделия составляет около 86 г.

Структура обозначения

Расшифровка: РБН2 — серия, 14 — число контактов, 18 — условный диаметр корпуса в мм, Ш2 — исполнение гильзы, В — вилка. Модификация «5» указывает на конкретный вариант исполнения.
