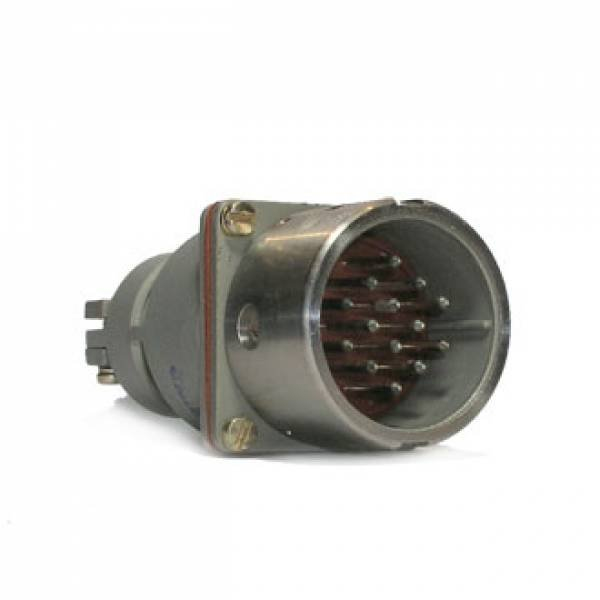

РБН2-14-18Ш2-В «5» — это цилиндрический быстросочленяемый пылебрызгозащищенный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока.

Основные характеристики

Он имеет 14 контактов диаметром 2,5 мм, условный диаметр корпуса 40 мм, покрытие контактов серебром и блочную (приборную) часть в виде вилки (Ш). Максимальное рабочее напряжение достигает 500 В (амплитудное), сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 2,0 мОм. Условия эксплуатации: температура от -60 до +85 °C, вибрация 1–5000 Гц с ускорением до 295 м/с², не менее 1500 сочленений-расчленений и наработка 1000 часов.

Конструкция и применение

Соединитель состоит из вилки и розетки (блочные или кабельные), с одношпоночной поляризацией и пружинным замковым устройством для быстрой фиксации. Поляризация возможна в шести положениях, сочленение — по цифровому индексу. Маркировка «5» указывает на конкретную модификацию в серии, соответствующую ТУ АСЛР.434410.021 или аналогичным. Применяется в промышленных и приборных системах, включая всеклиматическое исполнение по ОСТ В 11 0121-91.
