РБН2-14-18Ш2-В: надёжный быстросочленяемый разъём для промышленной аппаратуры

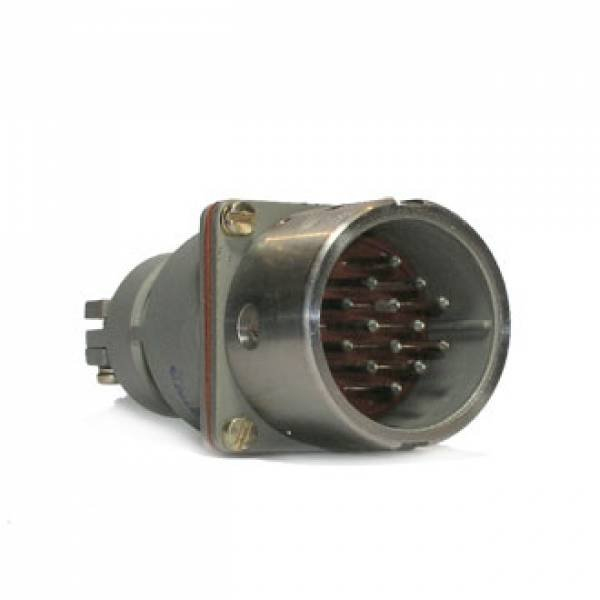

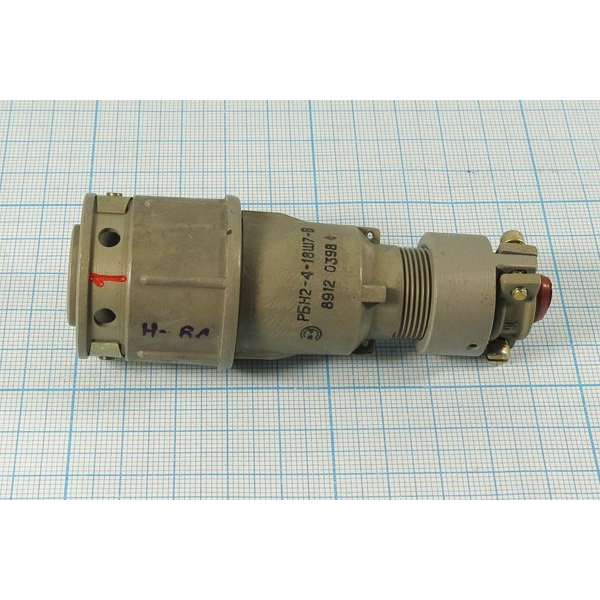

РБН2-14-18Ш2-В — цилиндрический быстросочленяемый электрический соединитель блочного исполнения с штырьковыми контактами. Разъём относится к пылебрызгозащищённой серии РБН2 и рассчитан на применение в электрических цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц и напряжением до 500 В.

Конструкция и расшифровка

Маркировка РБН2-14-18Ш2-В отражает ключевые конструктивные особенности изделия:

• РБН2 — серия цилиндрических быстросочленяемых пылебрызгозащищённых соединителей.

• 14 — число электрических контактов.

• 18 — вариант сочетания контактов; в данном исполнении используются контакты диаметром 2,5 мм.

• Ш2 — штырьковая часть соединителя, то есть вилка.

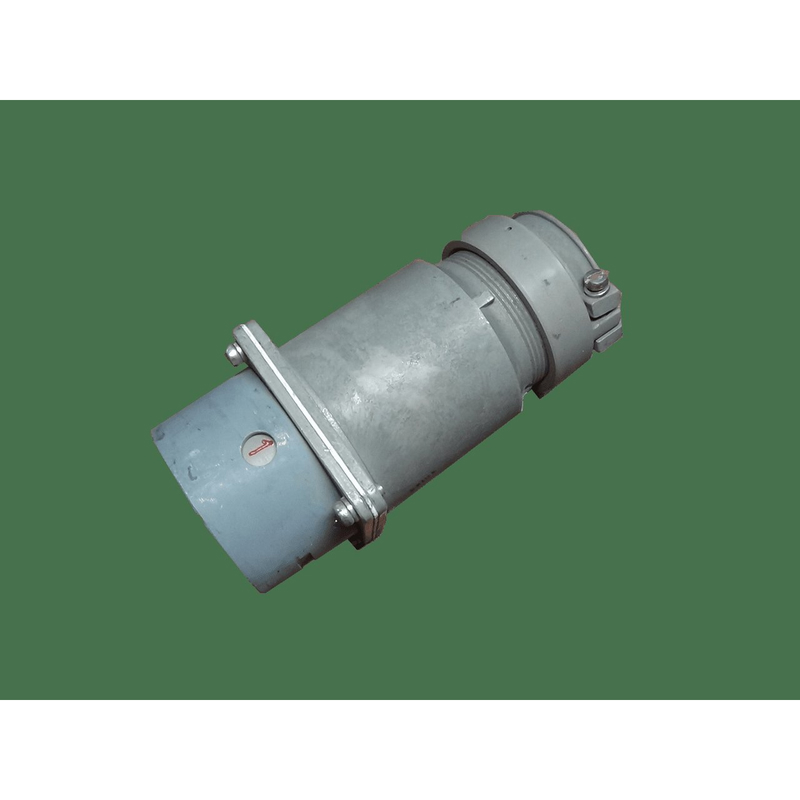

• В — блочное исполнение для установки на приборной панели, корпусе оборудования или ином конструктивном основании.

Контактная группа рассчитана на передачу тока до 20 А на один контакт. Электрическое сопротивление контакта составляет не более 2 мОм, что важно для стабильной работы силовых и сигнальных цепей.

Технические параметры

Параметры соответствуют назначению разъёма для многоконтактных соединений, где одновременно требуется передавать питание, управляющие сигналы или измерительные цепи. Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и повышению стабильности электрического контакта.

Особенности применения

Разъём РБН2-14-18Ш2-В предназначен для наружного монтажа и применяется в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры. Блочное исполнение позволяет закреплять вилку непосредственно на корпусе устройства, а ответная кабельная часть формирует быстроразъёмное подключение жгута или внешнего кабеля.

Одношпоночная поляризация исключает неправильную ориентацию при сочленении. Врубной принцип соединения вместе с замковым механизмом ответной части обеспечивает оперативное подключение и разъединение оборудования при техническом обслуживании, замене модулей и монтаже кабельных линий.

Устойчивость к условиям эксплуатации

Соединители серии РБН2 рассчитаны на эксплуатацию в широком диапазоне внешних воздействий. Для серии указывается работоспособность при температурах окружающей среды от −60 до +85 °C, а с учётом нагрева контактов — до +145 °C. Также изделия обладают устойчивостью к вибрационным и механическим нагрузкам, что делает их подходящими для оборудования с повышенными требованиями к надёжности соединений.

Высокое сопротивление изоляции, ресурс до 1500 циклов сочленения и длительный срок сохраняемости позволяют использовать РБН2-14-18Ш2-В в аппаратуре, где критичны повторяемость контакта, ремонтопригодность и долговечность межблочных соединений.
