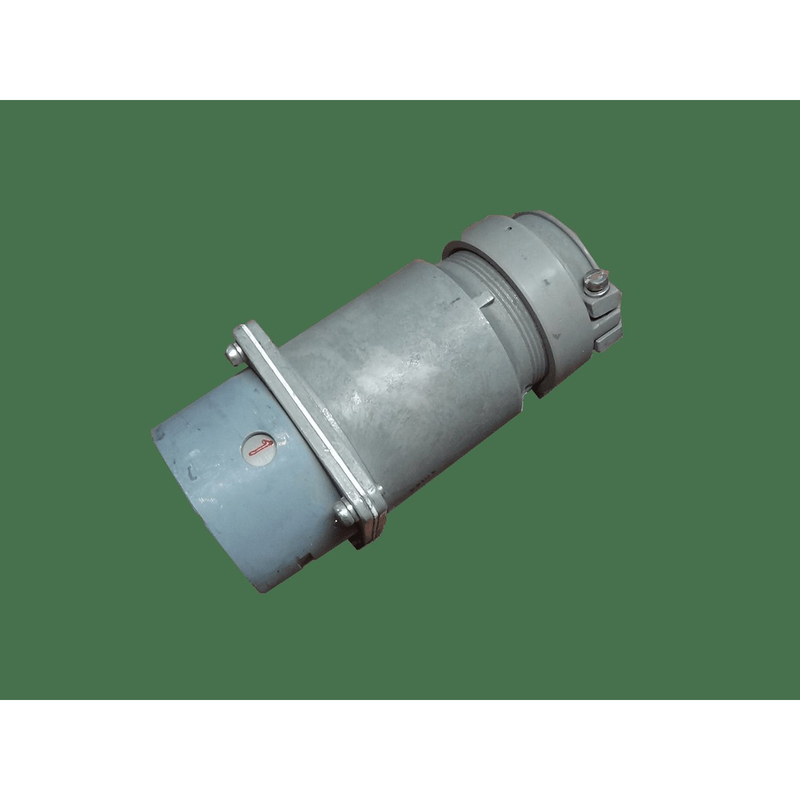

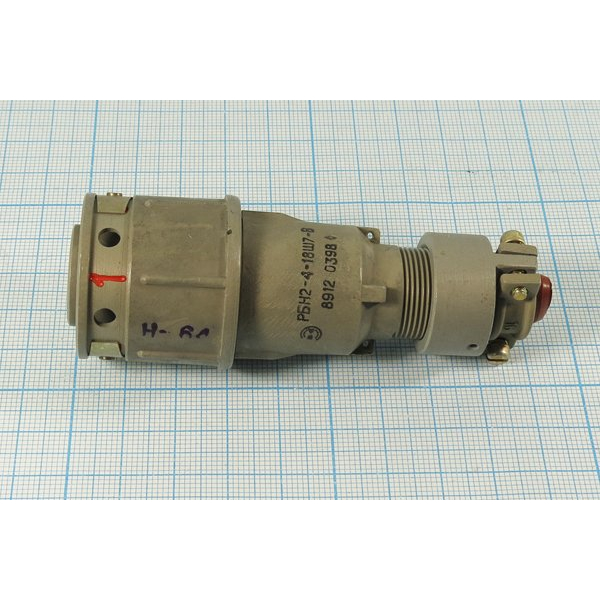

РБН2-14-18Ш2-В 88г «5»
Технические характеристики
РБН2-14-18Ш2-В «5»

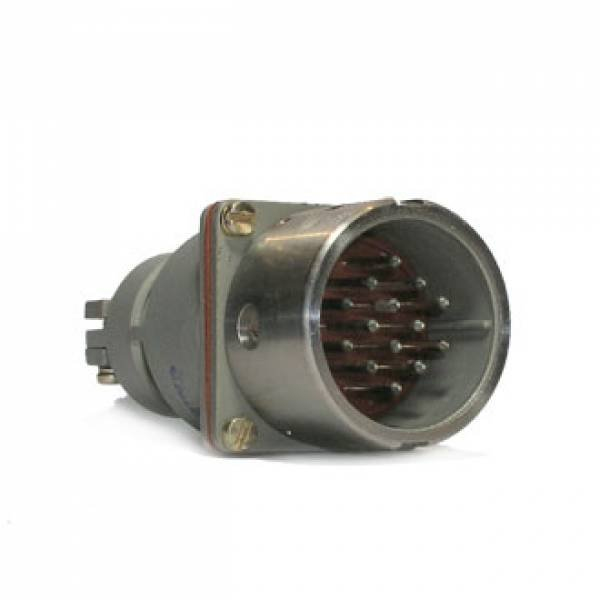

РБН2‑14‑18Ш2‑В «5» — это приборная вилка (часть соединителя РБН2), предназначенная для быстросочленяемого подключения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.
Общее назначение
Соединители РБН2 используются в цепях постоянного и переменного тока, рассчитаны на рабочее напряжение до 500 В и токи порядка десятков ампер (в зависимости от типа контакта и конкретного изделия).
Исполнение «В» означает всеклиматическое (всеклиматическое исполнение по ОСТ В 11‑0121‑91 и связанным ТУ), что допускает эксплуатацию в широком диапазоне условий внешней среды.
Что означает маркировка
По структуре условного обозначения для РБН2‑14‑18Ш2‑В расшифровка такая:
РБН2 — цилиндрический быстросочленяемый, пылебрызгозащищённый соединитель.
14 — количество контактов в соединителе.
18 — типоразмер контакта (диаметр контакта около 2,5 мм).
Ш2 — вилка (Ш) приборного исполнения (2), то есть для монтажа непосредственно на оборудовании.
В — всеклиматическое исполнение.
Индекс «5» в обозначении обычно указывает на конкретное исполнение или модификацию вилки (например, вариант поляризации или положение шпонки на корпусе), но касается только приборной части и не меняет базовых параметров токов и напряжений.
Конструкция и особенности
Соединитель состоит из двух частей: вилки (РБН2‑14‑18Ш2‑В «5») и соответствующей розетки; сочленение — врубное, быстросоединяемое, с одношпоночной поляризацией корпуса.
Контакты покрыты серебром, что обеспечивает хорошую электропроводность и коррозионную стойкость; кожух вилки обеспечивает защиту от пыли и брызг (пылебрызгозащитное исполнение).
Рабочие условия
Рабочие температуры для соединителей РБН2 обычно задаются в диапазоне примерно от −60 до +85 °C, что позволяет применять их в условиях перепадов температур и повышенной влажности.
Сопротивление изоляции не менее 5000 МОм; соединитель рассчитан на многократные сочленения‑расчленения (до порядка 1500 циклов) и имеет длительный срок сохраняемости (до 25 лет при хранении и соответствующей наработке в эксплуатации).
Мы можем дополнительно разобрать, как «5» влияет на ориентацию/поляризацию относительно розетки и на схему приборного монтажа.
Описание
РБН2-14-18Ш2-В
РБН2-14-18Ш2-В: надёжный быстросочленяемый разъём для промышленной аппаратуры
РБН2-14-18Ш2-В — цилиндрический быстросочленяемый электрический соединитель блочного исполнения с штырьковыми контактами. Разъём относится к пылебрызгозащищённой серии РБН2 и рассчитан на применение в электрических цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц и напряжением до 500 В.
Конструкция и расшифровка
Маркировка РБН2-14-18Ш2-В отражает ключевые конструктивные особенности изделия:
РБН2 — серия цилиндрических быстросочленяемых пылебрызгозащищённых соединителей.
14 — число электрических контактов.
18 — вариант сочетания контактов; в данном исполнении используются контакты диаметром 2,5 мм.
Ш2 — штырьковая часть соединителя, то есть вилка.
В — блочное исполнение для установки на приборной панели, корпусе оборудования или ином конструктивном основании.
Контактная группа рассчитана на передачу тока до 20 А на один контакт. Электрическое сопротивление контакта составляет не более 2 мОм, что важно для стабильной работы силовых и сигнальных цепей.
Технические параметры
| Параметр | Значение |
|---|---|
| Тип исполнения | Блочная вилка со штырьковыми контактами |
| Количество контактов | 14 |
| Диаметр контактов | 2,5 мм |
| Рабочий ток на контакт | До 20 А |
| Рабочее напряжение | До 500 В |
| Частота переменного тока | До 3 МГц |
| Сопротивление контакта | Не более 2 мОм |
| Сопротивление изоляции | Не менее 5000 МОм |
| Поляризация корпуса | Одношпоночная |
| Количество циклов сочленения-расчленения | До 1500 |
| Покрытие контактов | Серебро |
Параметры соответствуют назначению разъёма для многоконтактных соединений, где одновременно требуется передавать питание, управляющие сигналы или измерительные цепи. Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и повышению стабильности электрического контакта.
Особенности применения
Разъём РБН2-14-18Ш2-В предназначен для наружного монтажа и применяется в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры. Блочное исполнение позволяет закреплять вилку непосредственно на корпусе устройства, а ответная кабельная часть формирует быстроразъёмное подключение жгута или внешнего кабеля.
Одношпоночная поляризация исключает неправильную ориентацию при сочленении. Врубной принцип соединения вместе с замковым механизмом ответной части обеспечивает оперативное подключение и разъединение оборудования при техническом обслуживании, замене модулей и монтаже кабельных линий.
Устойчивость к условиям эксплуатации
Соединители серии РБН2 рассчитаны на эксплуатацию в широком диапазоне внешних воздействий. Для серии указывается работоспособность при температурах окружающей среды от −60 до +85 °C, а с учётом нагрева контактов — до +145 °C. Также изделия обладают устойчивостью к вибрационным и механическим нагрузкам, что делает их подходящими для оборудования с повышенными требованиями к надёжности соединений.
Высокое сопротивление изоляции, ресурс до 1500 циклов сочленения и длительный срок сохраняемости позволяют использовать РБН2-14-18Ш2-В в аппаратуре, где критичны повторяемость контакта, ремонтопригодность и долговечность межблочных соединений.
