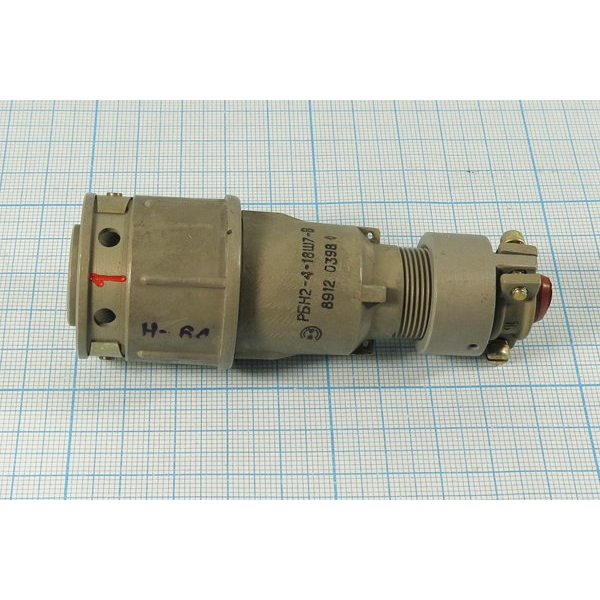

РБН2-14-18Г7-В «5» — это цилиндрический быстросъёмный соединитель из серии РБН2, предназначенный для надёжного соединения электрических цепей в различных аппаратах.

Основное назначение

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре как универсальное средство для работы с постоянным или переменным током частотой до 3 МГц при напряжении до 500 В (амплитудное значение). Он пылебрызгозащищён по стыку корпусов, что обеспечивает защиту от внешних воздействий.

Технические характеристики

Модель имеет 14 контактов, условный диаметр корпуса 40 мм и одношпоночную поляризацию для точного позиционирования. Контакты покрыты серебром, монтаж осуществляется пайкой, а сочленение — байонетное с пружинным кольцом и кнопками для быстрой фиксации. Выдерживает вибрацию в диапазоне 1–2000 Гц и соответствует ТУ АСЛР.434410.021.

Конструкция

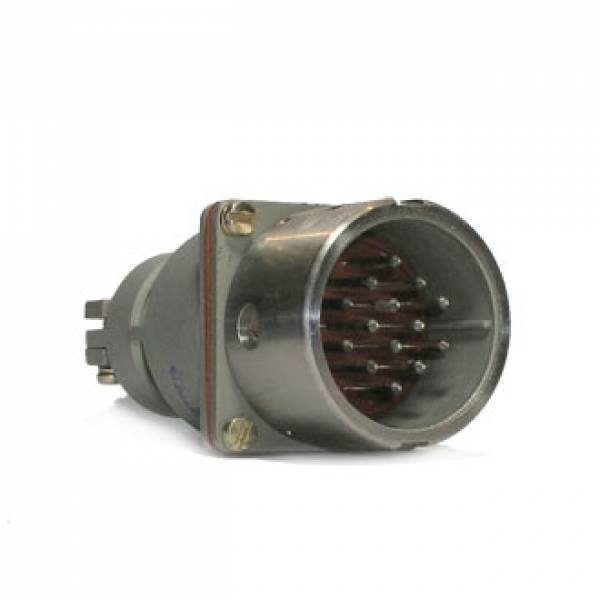

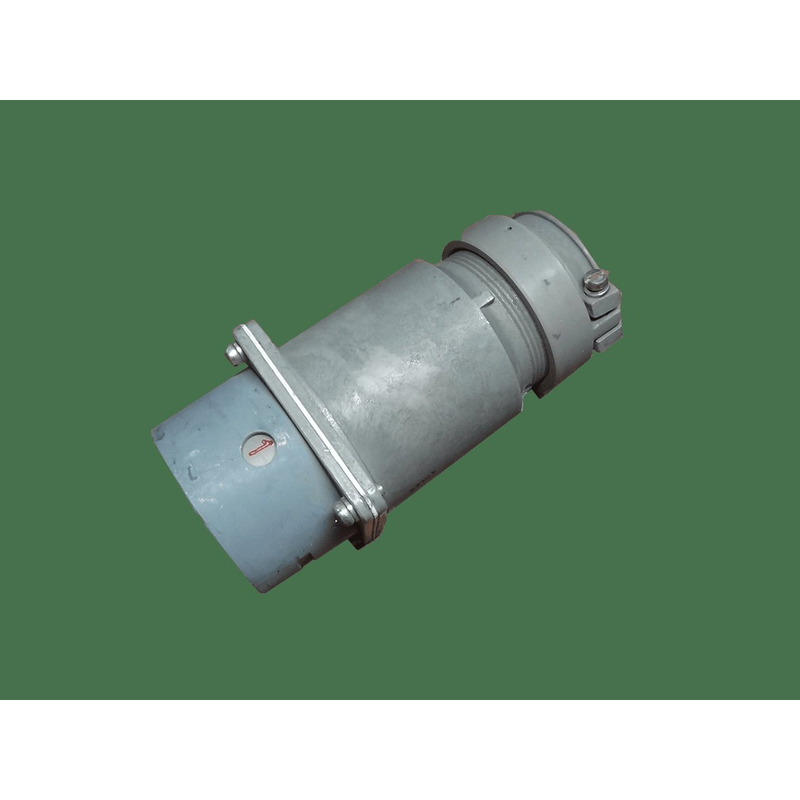

Соединитель состоит из вилки и розетки (приборной или кабельной), с возможностью установки пружинного кольца в шести положениях для удобства монтажа. Индекс «Г7» указывает на герметичный вариант исполнения, а «В» — на врубной монтаж; модификация «5» относится к конкретной комплектации или исполнению. Масса изделия составляет около 86 г.
