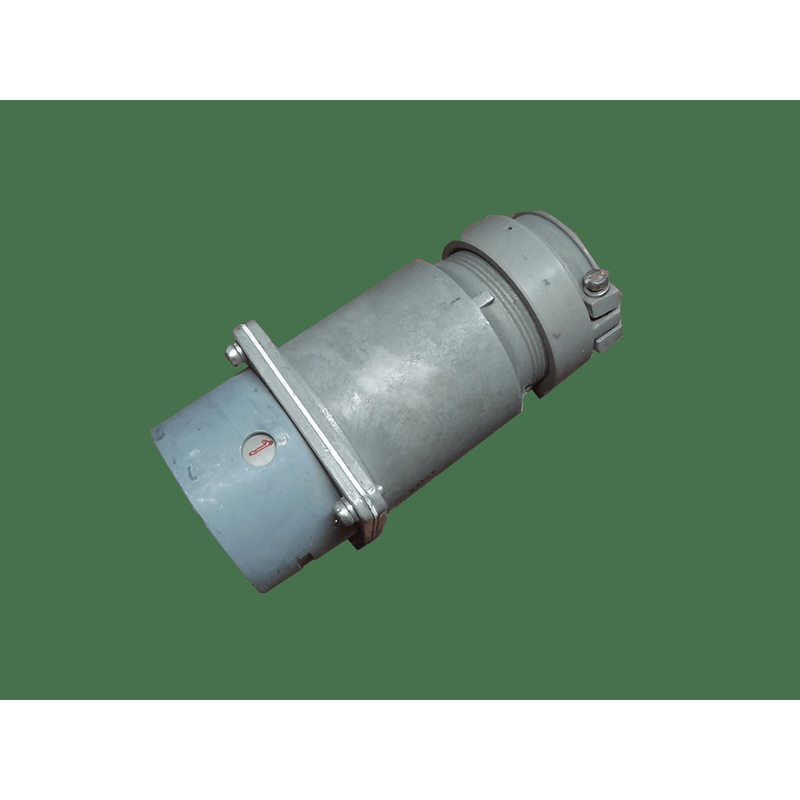

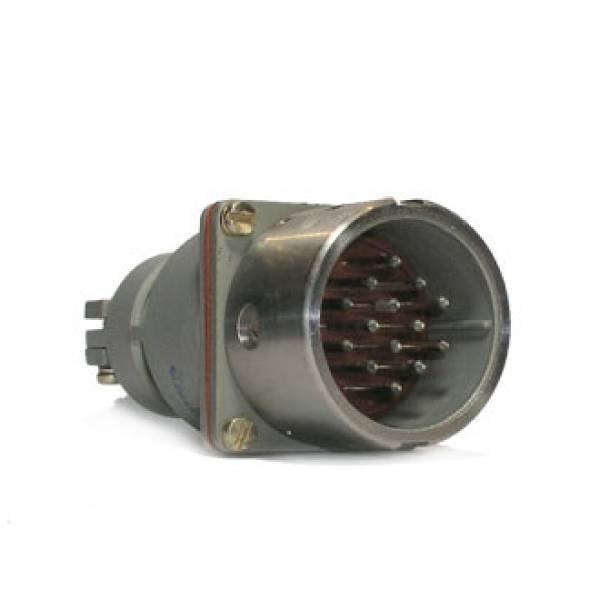

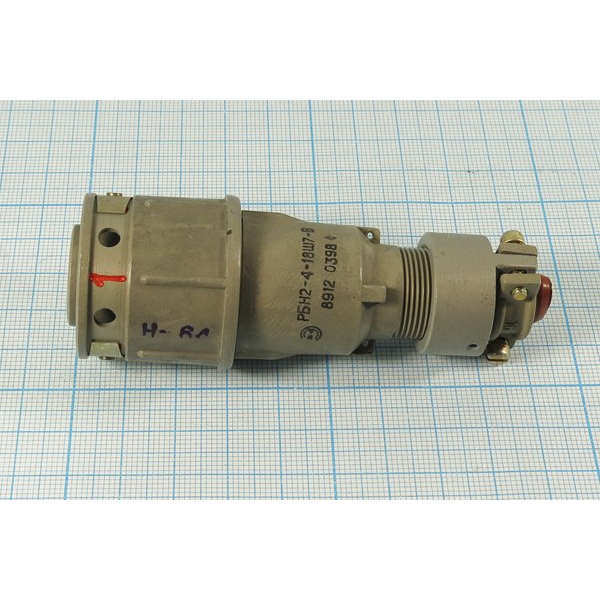

РБН2‑14‑18Г7‑В «5» — это цилиндрический байонетный низкочастотный электрический соединитель общего назначения, применяемый в радио‑ и радиотехнической аппаратуре для соединения цепей постоянного и переменного тока.

Основные параметры

• Количество контактов: 14 штук.

• Условный диаметр корпуса: 40 мм.

• Режим работы: цепи постоянного и переменного тока частотой до долей мегагерца, обычно рассчитаны на рабочее напряжение до 500 В (амплитудное значение) и ток на контакт порядка нескольких ампер, в зависимости от типа контакта и исполнения.

Конструкция и особенности

• Соединитель состоит из двух частей — вилки и розетки, с байонетным (закручиваемым) быстросочленяемым замком для фиксации.

• Пылебрызгозащищённый по стыку корпусов, что позволяет использовать его в условиях повышенной запылённости и влажности.

• Контакты выполнены с серебряным покрытием, обеспечивая стабильное переходное сопротивление и хорошую коррозионную стойкость.

Область применения

• Применяется в радиоэлектронной и радиотехнической аппаратуре, в том числе для межблочного монтажа и соединения кабельных трасс общего назначения.

• Тип «В» и индекс «5» указывают на конкретное исполнение по ТУ (АСЛР.434410.021 и аналогичные), включая тип контакта, поляризацию и вариант исполнения вилки/розетки, что позволяет избежать ошибочного соединения.

Мы можем отдельно разобрать, чем именно вариант «В „5“» отличается от других модификаций той же серии РБН2‑14‑18Г7.
