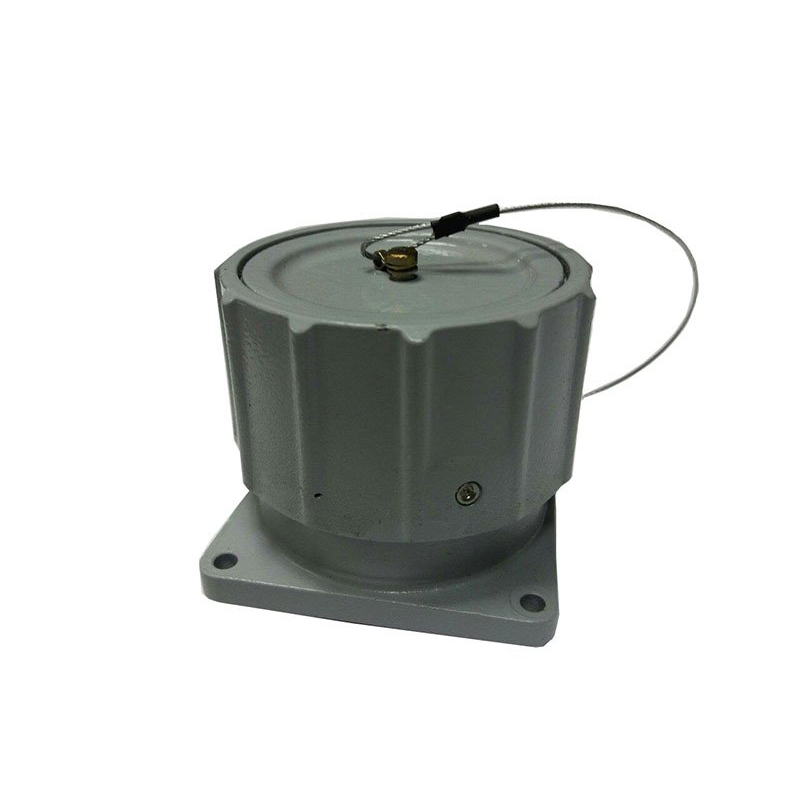

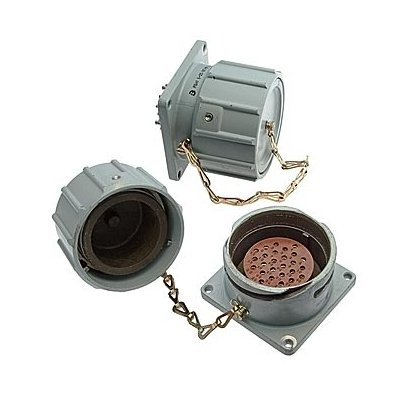

РБН1Б‑26‑18Ш1‑В «5» — это цилиндрический электрический разъём (вилка) серии РБН1 брызгозащитного исполнения с байонетным сочленением, рассчитанный на использование в тяжёлых климатических и вибрационно‑нагруженных условиях.

Что означает обозначение

• РБН1Б — тип соединителя, брызгозащитное всеклиматическое исполнение.

• 26 — количество контактов в разъёме.

• 18 — сочетание контактов (размеры и типоразмеры контактов, например 3,5 и 5,5 мм).

• Ш — вилка (штыревой контакт), как противоположная часть к розетке (Г‑исполнение).

• 1 — конструктивное исполнение «приборная вилка/розетка» (для монтажа на панели и приборах).

• В — всеклиматическое исполнение, работает в широком температурном диапазоне.

• «5» — приёмка по техническим условиям АСЛР.434410.020ТУ, повышенная категория качества.

Основные характеристики и применение

• Разъём водостойкий/брызгозащитный, с байонетным замком; допускает многократные сочленения‑расчленения (порядка 1000 циклов).

• Рабочий диапазон температур обычно от примерно −60 до +95…+100 °C, что позволяет применять изделие в бортовой аппаратуре, военной и промышленной технике.

• Контакты выполняются с серебряным покрытием, имеют низкое сопротивление контакта, высокое сопротивление изоляции (порядка десятков тысяч МОм) и рассчитаны на значительные токи и напряжения (до сотен вольт на контакт).

Особенности конструкции

• Корпус цилиндрический, с одношпоночной поляризацией, что исключает ошибочное сочленение.

• Монтаж контактного узла и кабеля — обычно пайкой или обжимом, разъём применяется как кабельная вилка или приборная часть разъединения.

• Соединитель устойчив к вибрации и ударным нагрузкам, что позволяет использовать его в авиационной, автомобильной и специальной технике.

Мы можем дополнительно расписать типовые сочетания контактов (18) и их условные диаметры для конкретных схем подключения.
