РБН1Б-26-18Ш1-В «5» — это цилиндрический электрический соединитель брызгозащитного исполнения, предназначенный для надежного соединения в промышленных и специальных системах. Он используется в условиях повышенных требований к герметичности и устойчивости к внешним воздействиям.

Расшифровка обозначения

Модель расшифровывается следующим образом: РБН1Б — тип соединителя (брызгозащитный вариант), 26 — общее количество контактов, 18Ш1 — сочетание контактов (включая штыревые), В — водонепроницаемое исполнение, «5» — категория качества по ТУ АСЛР.434410.020ТУ (приемка с особыми требованиями).

Это кабельная вилка в прямом корпусе, предназначенная для соединения с приборной розеткой, с байонетным сочленением и одношпоночной поляризацией корпусов.

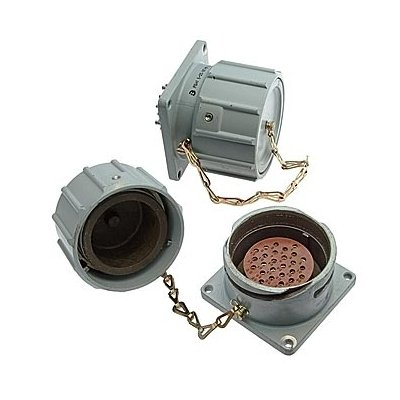

На изображении показан типичный вид соединителя с золотистыми контактами и резиновым уплотнителем, что обеспечивает защиту от влаги.

Технические характеристики

Соединитель рассчитан на 26 контактов диаметром до 2,5–3,5 мм с серебряным покрытием. Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 2,0 мОм, рабочий ток на контакт — до 20 А.

Он выдерживает вибрацию (1–5000 Гц, до 100 м/с²), удары (до 5000 м/с² одиночные), пониженное давление (до 5,3·10^{-4} Па) и температуру от -60 до +95 °C. Минимальная наработка — 1000–5000 часов, число сочленений-расчленений — 1000, срок хранения — 25 лет.

Применение

Такие соединители применяются в авиационной, судостроительной и промышленной технике для передачи сигналов и мощности в сложных условиях, включая высокую влажность и вибрацию.
