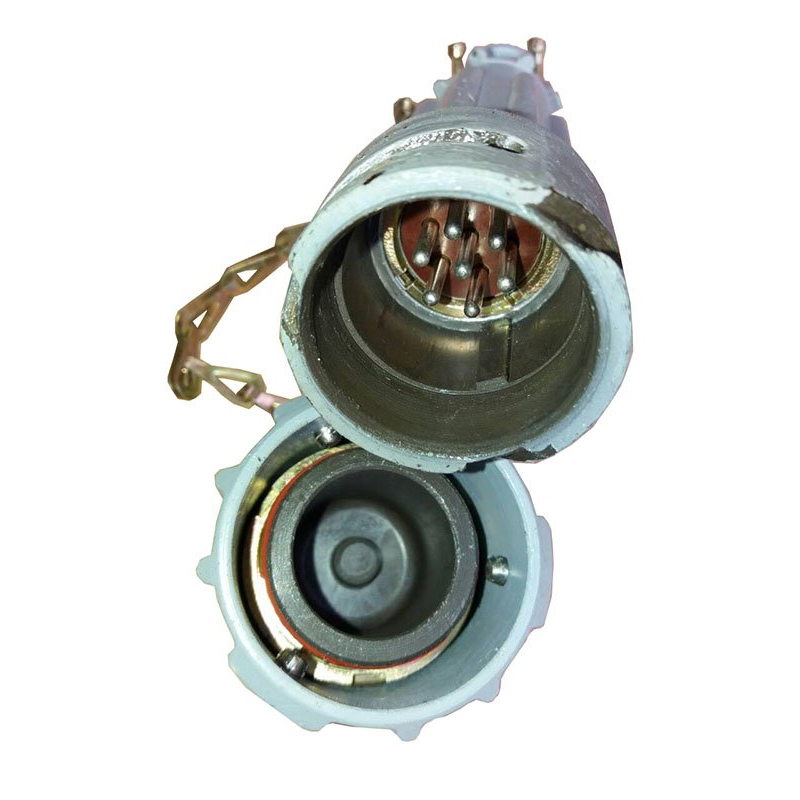

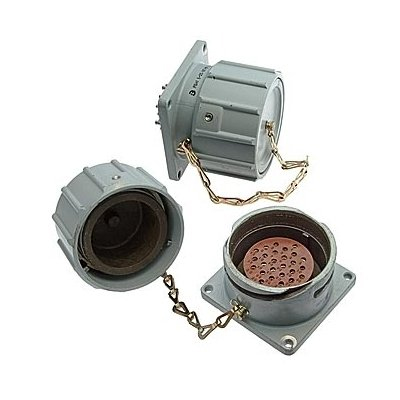

РБН1Б‑26‑18Ш1‑В «5» — это российский цилиндрический электрический разъём (соединитель) брызгозащитного исполнения, относящийся к серии РБН1/РБН1Б, предназначен для коммутации сигналов и питания в аппаратуре различного назначения, в том числе в условиях жёсткой эксплуатации.

Основное назначение и область применения

Этот разъём используется как кабельная вилка прямого исполнения и служит для сочленения с соответствующей приборной розеткой (РБН1‑26‑18Ш1‑В или аналогичной).
Он применяется в радиоэлектронной аппаратуре, телекоммуникационных и промышленных системах, где требуется повышенная надёжность контакта и защита от брызг и случайного попадания влаги.

Технические особенности

• Количество контактов: 26 шт.

• Сочетание контактов: 18 (указывается в условном обозначении как «18»).

• Тип контактов: штыревые (буква «Ш» в обозначении), исполнение — кабельная вилка в прямом корпусе («1»).

• Покрытие контактов: серебро, что обеспечивает достаточно низкое сопротивление контакта и хорошую стойкость к окислению.

Климатические и механические параметры

• Рабочий диапазон температур окружающей среды: ориентировочно от минус 60 до плюс 95–115 °C в зависимости от конкретных ТУ и исполнения (РБН1Б).

• Климатическое исполнение: брызгозащитное (РБН1Б), что подразумевает защиту корпуса и контактной части от брызг и капель воды, но не полноценную герметизацию.

• Число циклов сочленения/расчленения: не менее 1000 циклов при нормальных условиях эксплуатации.

Токовые и электрические характеристики

• Коммутируемый ток на контакт: обычно до 20 А (в зависимости от конкретного типа РБН1Б‑26‑18Ш1‑В и ТУ на изделие).

• Максимальное рабочее напряжение постоянного тока: порядка 500 В, для переменного тока — значение ниже, определяется техническими условиями.

• Сопротивление изоляции в нормальных условиях: не менее нескольких тысяч мегаом (обычно не менее 5000 МОм и выше по ТУ).

Конструкция и монтаж

• Соединитель двухчастевой: вилка и розетка, сочленение байонетное с поляризацией по шпонке, что обеспечивает быстрое и надёжное соединение.

• Монтаж: кабельная часть монтируется наружно, соединение выполняется пайкой или кабельной заделкой, обеспечивающей герметичность и механическую фиксацию.

Мы можем дополнительно расшифровать условное обозначение РБН1Б‑26‑18Ш1‑В «5» по каждой позиции и сравнить его с другими вариантами серии РБН1/РБН1Б.
