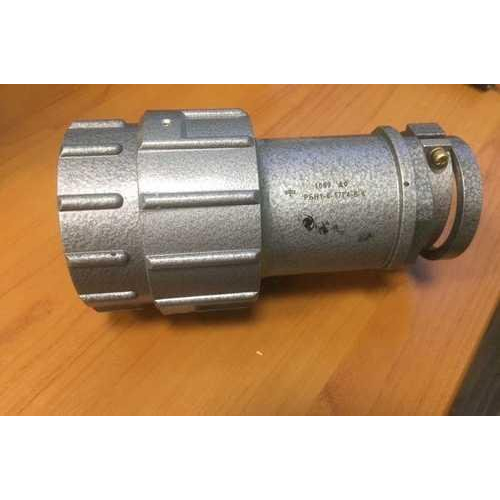

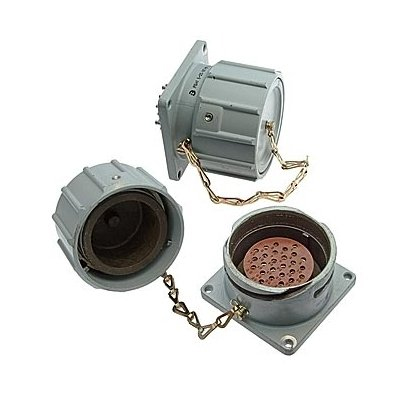

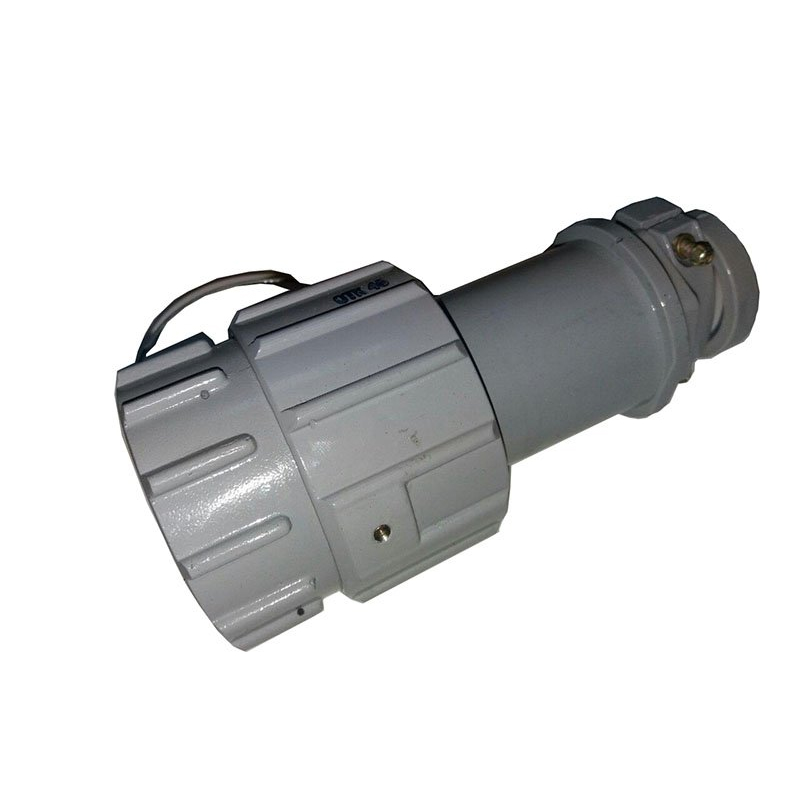

РБН1-6-26-Ш1-В: надёжный разъём для электрических соединений

Разъём РБН1-6-26-Ш1-В предназначен для формирования надёжных разъёмных электрических соединений в аппаратуре, где важны компактность, стабильный контакт и удобство обслуживания. Такие соединители применяют при монтаже электронных блоков, приборных панелей, систем автоматики, измерительной техники и другого промышленного оборудования.

Обозначение изделия отражает его принадлежность к серии разъёмов РБН1 и конкретное исполнение по числу контактов, типу части соединителя и конструктивным параметрам. Штыревой элемент Ш1 используется совместно с ответной розеточной частью, образуя механически фиксируемое и электрически стабильное соединение.

Особенности конструкции

РБН1-6-26-Ш1-В представляет собой многоконтактный соединитель, рассчитанный на упорядоченное подключение проводников и цепей внутри оборудования. Конструкция разъёма обеспечивает точное взаимное позиционирование штырей и ответных контактов, что снижает риск ошибок при подключении и упрощает техническое обслуживание.

К основным особенностям разъёма относятся:

• Штыревое исполнение контактной части.

• Многоконтактная компоновка для передачи нескольких электрических цепей через один разъём.

• Прочная конструкция, подходящая для приборного и промышленного применения.

• Возможность быстрого разъединения соединения при ремонте, диагностике или замене модулей.

• Удобная маркировка и структурированное размещение контактов.

• Совместимость с ответной частью соответствующей серии и исполнения.

Разъёмное соединение особенно востребовано в устройствах, где монтаж выполнен внутри корпуса, шкафа, стойки или отдельного функционального блока. Вместо пайки каждого провода при обслуживании можно отсоединить соответствующий разъём, получить доступ к модулю и затем восстановить соединение без изменения кабельной разводки.

Где применяется РБН1-6-26-Ш1-В

Разъёмы серии РБН1 находят применение в различных направлениях электротехники и электроники. РБН1-6-26-Ш1-В может использоваться в составе оборудования, требующего группового подключения сигнальных, управляющих или питающих линий.

Типичные области использования:

• Промышленная автоматика и системы управления.

• Контрольно-измерительные приборы.

• Электронные блоки и модульная аппаратура.

• Шкафы управления и распределительные устройства.

• Испытательное и лабораторное оборудование.

• Системы связи, телеметрии и передачи сигналов.

• Специализированная техника, где требуется ремонтопригодное соединение проводных жгутов.

При выборе разъёма для конкретного изделия важно сопоставлять его с документацией на оборудование и ответную часть соединения. Существенное значение имеют расположение контактов, способ монтажа, тип ответного разъёма, электрические параметры цепей, условия эксплуатации и требования к механической фиксации.

Преимущества разъёмного подключения

Использование РБН1-6-26-Ш1-В позволяет организовать монтаж более аккуратно и технологично. Один многоконтактный разъём заменяет набор отдельных соединений, упрощая сборку устройства и сокращая время на проверку кабельных линий.

Практические преимущества такого решения:

• Сокращение времени монтажа и демонтажа оборудования.

• Упрощение поиска неисправностей в электрических цепях.

• Повышение удобства замены плат, модулей и кабельных жгутов.

• Снижение вероятности перепутать отдельные проводники при сервисных работах.

• Более аккуратная организация внутренней проводки.

• Возможность многократного соединения и разъединения в процессе эксплуатации.

Для сохранения надёжности контактов рекомендуется соблюдать требования к монтажу, исключать перекос при соединении частей разъёма, защищать контактную группу от загрязнений и не допускать механических нагрузок на подключённые провода. При использовании в вибрационных условиях необходимо уделить особое внимание закреплению кабеля и корпуса разъёма.

Что учитывать при подборе

РБН1-6-26-Ш1-В следует подбирать не только по названию, но и по полному обозначению, конструктивному исполнению и совместимости с ответной частью. Даже внешне похожие разъёмы могут отличаться количеством контактов, расположением выводов, способом крепления или вариантом присоединения проводников.

Перед установкой желательно проверить:

• Полное обозначение разъёма и его исполнение.

• Тип контактной части — штырь или гнездо.

• Число и схему размещения контактов.

• Совместимость с ответным соединителем.

• Способ крепления на панели, плате или кабельном жгуте.

• Соответствие электрическим и механическим требованиям устройства.

• Состояние контактных поверхностей перед монтажом.

РБН1-6-26-Ш1-В является практичным решением для создания разъёмных многоконтактных соединений в электронной, промышленной и измерительной аппаратуре. Грамотно подобранный и правильно установленный соединитель помогает повысить ремонтопригодность оборудования, обеспечить порядок в кабельной системе и сохранить стабильность электрического контакта в процессе эксплуатации.
