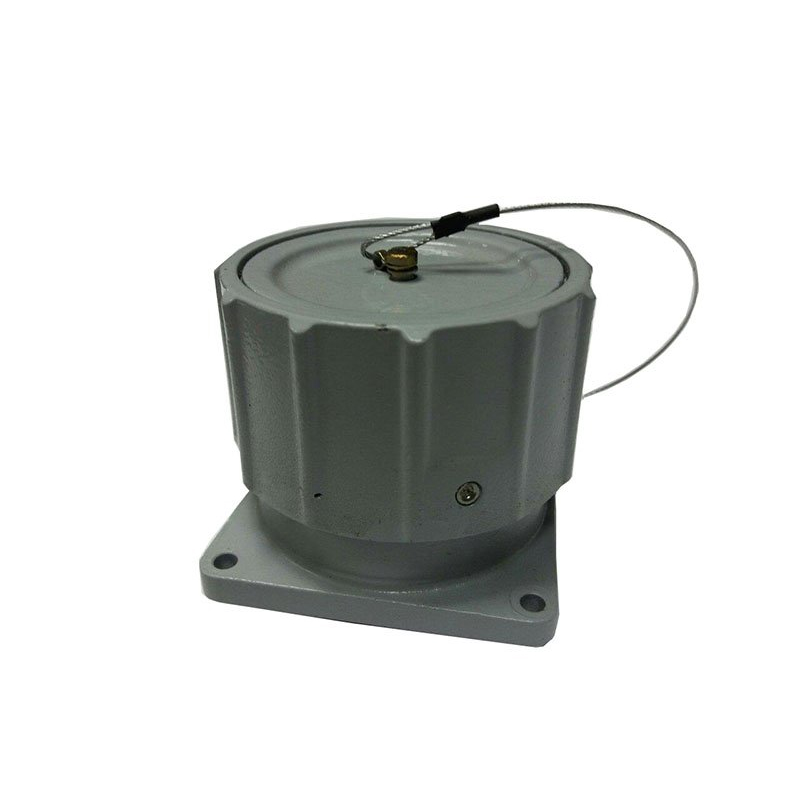

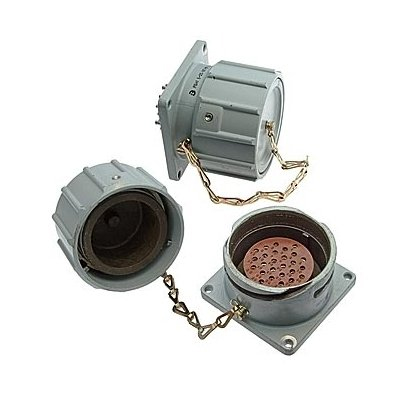

РБН1-26-18Ш1-В: водонепроницаемый цилиндрический соединитель для ответственных электрических цепей

РБН1-26-18Ш1-В — низкочастотный цилиндрический электрический соединитель серии РБН1, рассчитанный на применение в радиоэлектронной, радиотехнической и промышленной аппаратуре. Исполнение сочетает 26 штыревых контактов, байонетное соединение, приборную конструкцию и всеклиматическую защиту для наружного монтажа.

Назначение и область применения

Соединитель РБН1-26-18Ш1-В служит для многоконтактного соединения и разъединения электрических цепей постоянного, переменного и импульсного тока. Он предназначен для эксплуатации при напряжении до 700 В и частоте переменного тока до 3 МГц.

Такой разъём применяют в оборудовании, где требуется сохранить надёжность электрического контакта при воздействии внешней среды, вибрации и регулярных циклах подключения. Типичные области использования:

• приборные панели и шкафы управления;

• радиоэлектронная и радиотехническая аппаратура;

• бортовое, измерительное и специальное оборудование;

• промышленные системы автоматики;

• наружные кабельные подключения;

• комплексы, работающие в различных климатических условиях.

Расшифровка маркировки

Обозначение РБН1-26-18Ш1-В отражает основные конструктивные признаки изделия.

Контактная часть в исполнении «Ш» представляет собой штыри, поэтому РБН1-26-18Ш1-В используется как приборная вилка и сочленяется с ответной розеточной частью соответствующего типа.

Конструктивные особенности

Ключевая особенность разъёма — байонетное сочленение . Оно обеспечивает быстрое подключение и фиксированное положение соединяемых частей без длительного завинчивания. Байонетный механизм особенно удобен при обслуживании аппаратуры, когда важны повторяемость соединения, скорость монтажа и устойчивость к вибрационным нагрузкам.

Корпус имеет одношпоночную поляризацию. Она предотвращает неправильную ориентацию вилки и розетки при стыковке, снижая риск повреждения контактов и ошибок подключения.

Контакты имеют серебряное покрытие. Такое покрытие способствует снижению переходного сопротивления и поддержанию стабильных электрических характеристик в течение длительной эксплуатации. Монтаж соединителя выполняют объёмным способом, пайкой.

Основные технические параметры

Для РБН1-26-18Ш1-В указываются следующие ключевые характеристики:

• 26 штыревых контактов диаметром 2,5 мм;

• максимальное рабочее напряжение до 700 В;

• работа в цепях постоянного и переменного тока частотой до 3 МГц;

• максимальная токовая нагрузка до 10 А;

• сопротивление изоляции не менее 5 000 МОм в нормальных климатических условиях;

• число циклов сочленения и расчленения — до 1 000;

• всеклиматическое исполнение;

• рабочий температурный диапазон от −60 до +70 °C;

• водонепроницаемая конструкция для наружного монтажа.

Для серий РБН1 также нормируется длительная наработка: до 5 000 часов в допускаемых техническими условиями режимах, а в облегчённом режиме — до 100 000 часов. Заявленный гарантийный срок хранения может достигать 25 лет со дня изготовления.

Почему РБН1-26-18Ш1-В выбирают для сложных условий

Разъём ориентирован на эксплуатацию там, где обычные бытовые коннекторы не обеспечивают достаточной механической фиксации и защиты. Сочетание герметичного цилиндрического корпуса, байонетного замка, серебряных контактов и всеклиматического исполнения делает РБН1-26-18Ш1-В подходящим решением для ответственных многоконтактных соединений.

При подборе ответной части необходимо учитывать полное соответствие серии, контактной схемы, количества контактов, исполнения корпуса и назначения — приборного или кабельного. Это позволит обеспечить корректное сочленение, электрическую совместимость и требуемую степень эксплуатационной надёжности.
