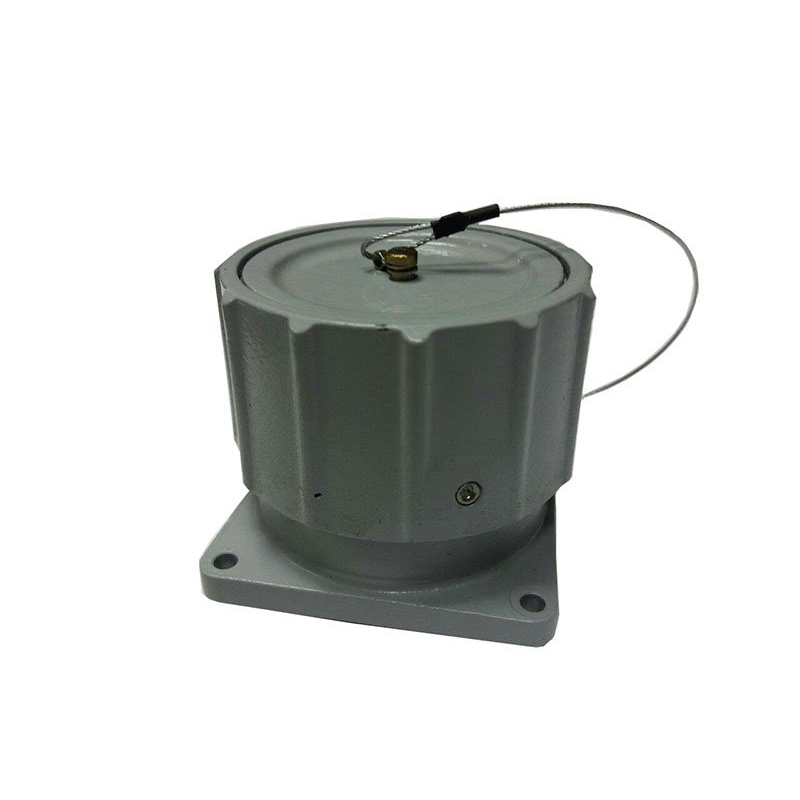

РБН1-26-18Г1-В: водонепроницаемая приборная розетка для надежных электрических соединений

РБН1-26-18Г1-В — цилиндрический низкочастотный соединитель серии РБН1, разработанный для стабильного соединения электрических цепей в радиоэлектронной, радиотехнической и промышленной аппаратуре. Исполнение с 26 контактами, байонетной фиксацией и всеклиматической защитой делает разъём востребованным в оборудовании, рассчитанном на эксплуатацию в сложных внешних условиях.

Назначение разъёма РБН1-26-18Г1-В

Разъём применяется для соединения и разъединения цепей постоянного и переменного тока. Он рассчитан на работу при частоте до 3 МГц и напряжении до 700 В, поэтому может использоваться в системах управления, измерительной аппаратуре, средствах связи, распределительных устройствах и других изделиях специального и общего назначения.

Модель предназначена для наружного монтажа. Водонепроницаемое исполнение серии РБН1 помогает защитить контактную часть от неблагоприятных факторов окружающей среды, что особенно важно для оборудования, эксплуатируемого вне помещений, на транспорте или в производственных зонах.

Расшифровка маркировки

Обозначение РБН1-26-18Г1-В содержит ключевые параметры конструкции:

Таким образом, РБН1-26-18Г1-В представляет собой приборную розетку на 26 гнездовых контактов диаметром 2,5 мм, рассчитанную на всеклиматическое применение.

Конструктивные особенности

Ключевым преимуществом соединителей РБН1 является байонетное сочленение. Такой механизм позволяет быстро соединять и разъединять части разъёма, при этом надежно фиксируя их в рабочем положении. Одношпоночная поляризация корпуса снижает риск неправильного совмещения при подключении.

Контактные поверхности имеют серебряное покрытие. Оно способствует сохранению качественного электрического контакта и поддержанию стабильных характеристик соединения при длительной эксплуатации.

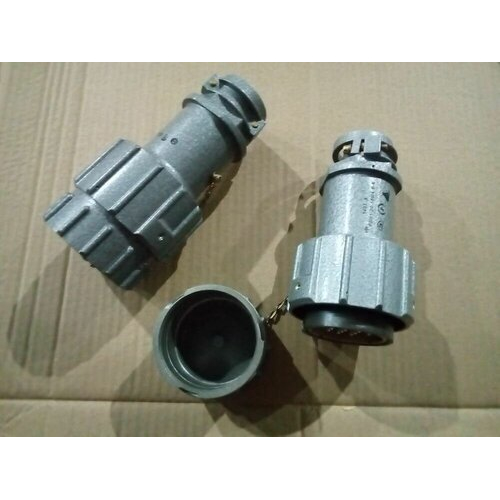

Соединитель работает в паре с ответной частью — вилкой соответствующего типа. Серия РБН1 включает приборные и кабельные варианты вилок и розеток, что позволяет формировать соединения «прибор—кабель» или «кабель—кабель» в зависимости от требований конкретного устройства.

Где используется РБН1-26-18Г1-В

Разъём может применяться в оборудовании, где нужны многоконтактные, защищенные и быстроразъёмные соединения:

• радиоэлектронные комплексы и средства связи;

• измерительные и контрольные системы;

• промышленная автоматика;

• транспортное и бортовое оборудование;

• аппаратные шкафы и приборные панели;

• системы электропитания и передачи управляющих сигналов;

• специализированная техника, предназначенная для работы в широком диапазоне климатических условий.

Наработка соединителей серии РБН1 заявлена до 5 000 часов во всех режимах, разрешённых техническими условиями, и до 100 000 часов при облегчённой эксплуатации; гарантийный срок хранения составляет 25 лет со дня изготовления.

Почему выбирают РБН1-26-18Г1-В

РБН1-26-18Г1-В сочетает высокую плотность контактов, приборное исполнение, водонепроницаемую конструкцию и удобную байонетную фиксацию. Благодаря 26 контактам разъём подходит для компактного подключения большого числа сигнальных, управляющих или питающих цепей в рамках одного интерфейса.

При подборе ответной части важно учитывать тип контактов, конструктивное исполнение, климатическое исполнение и соответствие технической документации оборудования. Это обеспечивает корректную стыковку, надежную фиксацию и стабильную работу соединения в течение всего срока службы.
