Назначение

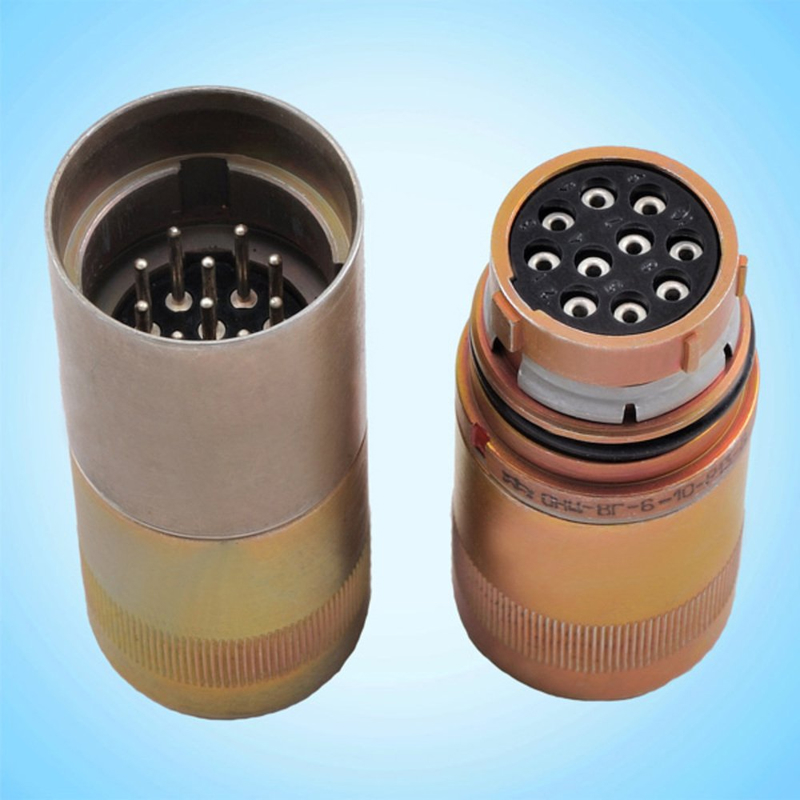

РАЗЪЕМ ОНЦ-ВГ-6-10-В13-В, артикул 7623, представляет собой низкочастотный цилиндрический соединитель. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 310 В амплитудного значения. Токовая нагрузка на каждый контакт может достигать 4 А. Суммарная нагрузка на соединитель достигает 28 А или 40 А в зависимости от конфигурации.

Изделие применяется там, где требуется цилиндрическое разъёмное соединение с заданными электрическими характеристиками. Конструкция рассчитана на работу в составе электро-, радио- и контрольно-измерительных приборов.

Конструкция и подтверждённые особенности

Соединитель имеет 10 контактов с серебряным покрытием. Исполнение — вилка, что обозначено буквой «В» в наименовании. Кабельная часть выполнена экранированной, с прямым кожухом; в обозначении этому соответствует индекс «13». Климатическое исполнение — всеклиматическое, обозначение «В».

К подтверждённым особенностям относятся:

• Тип: низкочастотный цилиндрический соединитель.
• Количество контактов: 10.
• Покрытие контактов: серебряное.
• Исполнение: вилка, обозначение «В».
• Кабельная часть: экранированная, с прямым кожухом, обозначение «13».
• Климатическое исполнение: всеклиматическое, обозначение «В».
• Максимальное рабочее напряжение: 310 В амплитудного значения.
• Токовая нагрузка на контакт: до 4 А; суммарная нагрузка — 28 А или 40 А в зависимости от конфигурации.
• Сопротивление контактов: не более 4 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Число циклов соединения: до 1000 раз.
• Минимальная наработка: 5000 часов.
• Срок хранения: до 15 лет.

Условия эксплуатации

Разъем может эксплуатироваться при температуре от -60 °C до +85 °C. Он устойчив к вибрациям и механическим ударам. Это делает его подходящим для различных промышленных приложений, где возможны указанные эксплуатационные факторы.

В описании указаны минимальная наработка 5000 часов и срок хранения до 15 лет. Число циклов соединения достигает 1000 раз. Сопротивление контактов не превышает 4 мОм, а сопротивление изоляции составляет не менее 5000 МОм.

Применение

Данные разъемы широко применяются в электро-, радио- и контрольно-измерительных приборах. Они обеспечивают надежное соединение в условиях различных эксплуатационных факторов. В таких приборах соединитель используется для электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 310 В амплитудного значения и токовой нагрузке на контакт до 4 А. Суммарная нагрузка на соединитель может достигать 28 А или 40 А в зависимости от конфигурации.
