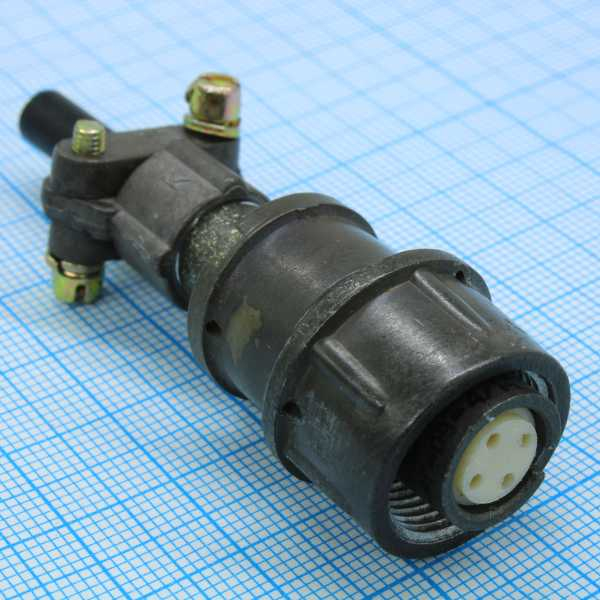

РАЗЪЕМ ОНЦ-РГ-09-4/14-В2 ВП

Цена:

1350 ₽

Технические характеристики

Разъем ОНЦ-РГ-09-4/14-В2 ВП является частью серии низкочастотных цилиндрических соединителей, предназначенных для работы в электрических цепях как постоянного, так и переменного тока. Он имеет следующие ключевые характеристики:

Основные характеристики

Тип соединителя : Низкочастотный цилиндрический.
Количество контактов : 4.
Условный размер корпуса : 14.
Материал изолятора : Карболит.
Метод соединения : Резьбовой.
Поляризация корпуса : Одношпоночная.
Цвет изделия : Серый.

Электрические параметры

Номинальное напряжение : 500 VAC.
Рабочий ток : 5 A.
Сопротивление контактов : Не более 50 м?.
Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

Температурный диапазон : От -60°C до +70°C.
Относительная влажность : До 98% при температуре +25°C.
Максимальный срок хранения : 6 лет.

Механические характеристики

Габаритные размеры : 24 x 24 x 24 мм.
Ресурс : 500 циклов разъединения и соединения.

Разъем ОНЦ-РГ-09-4/14-В2 ВП используется в различных областях, включая авиацию и военную технику, благодаря своей надежности и устойчивости к экстремальным условиям.

Описание

Назначение и общая характеристика

РАЗЪЕМ ОНЦ-РГ-09-4/14-В2 ВП — низкочастотный цилиндрический соединитель серии ОНЦ. Он предназначен для работы в электрических цепях постоянного и переменного тока. В предоставленных данных изделие указано как разъем с четырьмя контактами и условным размером корпуса 14. Для идентификации позиции в каталоге используется артикул 7628.

Соединение выполняется резьбовым методом. Корпус имеет одношпоночную поляризацию, что задает ориентированное взаимное положение частей соединителя. В качестве материала изолятора указан карболит. Цвет изделия — серый. Габаритные размеры составляют 24 на 24 на 24 мм.

Подтверждённые технические особенности

Электрические параметры

Номинальное напряжение: 500 В переменного тока.
Рабочий ток: 5 А.
Сопротивление контактов: не более 50 миллиом.
Сопротивление изоляции: не менее 5000 мегаом.

Конструктивные и климатические параметры

Количество контактов: 4.
Условный размер корпуса: 14.
Материал изолятора: карболит.
Метод соединения: резьбовой.
Поляризация корпуса: одношпоночная.
Цвет изделия: серый.
Габаритные размеры: 24 на 24 на 24 мм.
Ресурс: 500 циклов разъединения и соединения.
Температурный диапазон: от минус 60 до плюс 70 °C.
Относительная влажность: до 98 процентов при температуре плюс 25 °C.
Максимальный срок хранения: 6 лет.

Применение и условия эксплуатации

Разъем применяется в различных областях, включая авиацию и военную технику. Такое применение связано с указанными в данных свойствами: устойчивостью к расширенному температурному диапазону, работе при высокой относительной влажности и наличием резьбового соединения с поляризацией корпуса. Изделие может использоваться в составе электрических цепей постоянного и переменного тока с учетом заявленных электрических параметров.

При подборе следует учитывать четыре контакта, номинальное напряжение 500 В переменного тока, рабочий ток 5 А, сопротивление контактов не более 50 миллиом и сопротивление изоляции не менее 5000 мегаом. Эксплуатационные ограничения задаются температурным диапазоном от минус 60 до плюс 70 °C и относительной влажностью до 98 процентов при температуре плюс 25 °C. Ресурс соединения составляет 500 циклов разъединения и соединения.

Производитель в предоставленных данных не указан. Сведения о стране производства, сертификатах, гарантии и комплектации также отсутствуют, поэтому их не следует подразумевать без отдельного подтверждения.
