Назначение и общие сведения

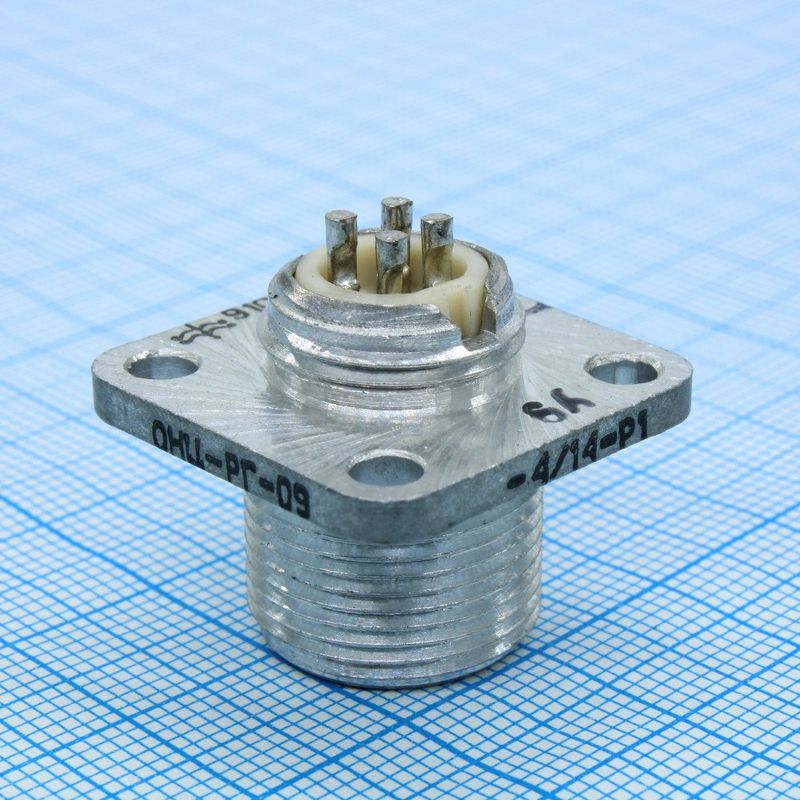

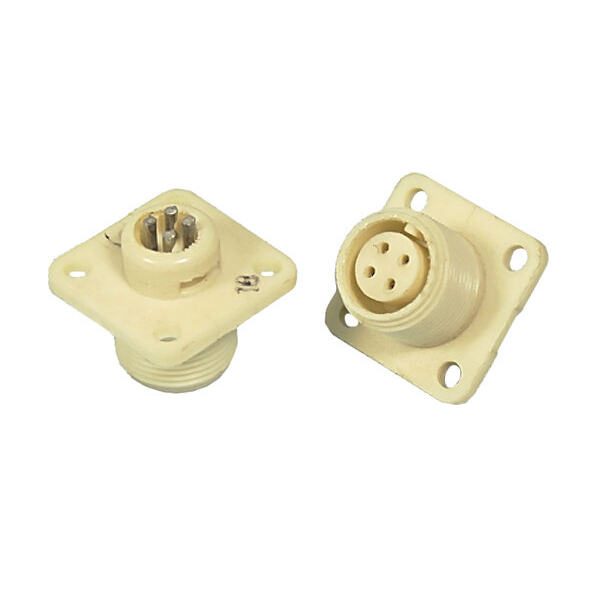

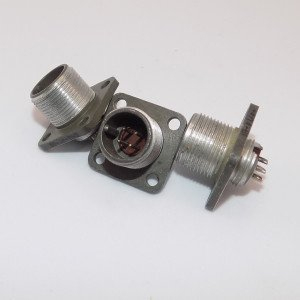

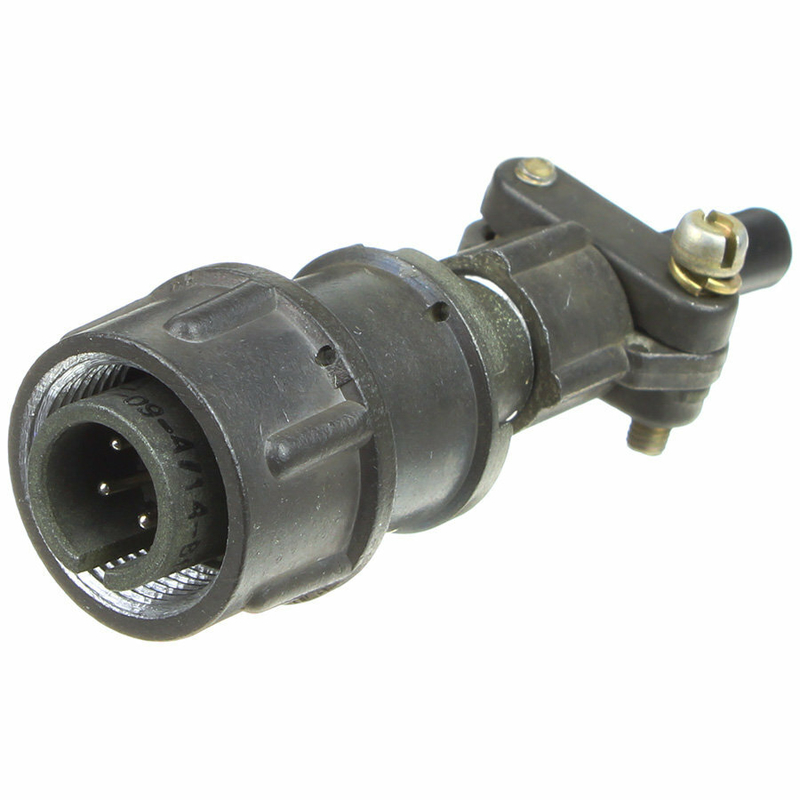

Разъем ОНЦ-РГ-09-4/14-В1 ВП «ОТК» с артикулом 7627 относится к категории ОНЦ и представляет собой блочную вилку, предназначенную для использования в электрических цепях. Изделие относится к серии низкочастотных цилиндрических соединителей. В карточке товара указана приемка «ОТК», что отражено в наименовании позиции.

Разъем применяется для подключения экранированных и неэкранированных кабелей. Такое назначение делает его универсальным решением для различных электрических систем, где требуется блочное присоединение кабельной части к ответной части соединителя.

Конструктивные особенности

• Тип соединителя — блочная вилка.
• Количество контактов — 4.
• Условный размер корпуса — 14.
• Покрытие контактов — никель.
• Метод соединения — резьбовой.
• Поляризация корпуса — одношпоночная.
• Размеры — 24 на 24 на 24 мм.
• Материал изолятора — пластмасса.

Электрические параметры и условия эксплуатации

Электрические характеристики разъема рассчитаны на работу в цепях с номинальным напряжением 500 В переменного тока и рабочим током 5 А. Сопротивление контактов составляет не более 50 миллиом, сопротивление изоляции — не менее 5000 мегаом.

Изделие может эксплуатироваться при температуре от минус 60 до плюс 70 градусов Цельсия. Относительная влажность окружающей среды — до 98 процентов при температуре плюс 25 градусов Цельсия. Максимальный срок хранения составляет 6 лет.

В описании товара также указан ресурс в 500 циклов соединения и разъединения. Это подтвержденная эксплуатационная характеристика, которую следует учитывать при подборе соединителя для задач с регулярным сочленением и расчленением.

Применение и эксплуатационные возможности

Разъем ОНЦ-РГ-09-4/14-В1 ВП «ОТК» подходит для использования в электрических системах, где необходима блочная вилка с четырьмя контактами, резьбовым методом соединения и одношпоночной поляризацией корпуса. Никелевое покрытие контактов и пластмассовый изолятор дополняют конструкцию, а размеры 24 на 24 на 24 мм позволяют учитывать габариты при компоновке.

Благодаря заявленному температурному диапазону и стойкости к повышенной относительной влажности разъем может применяться в условиях с высокими требованиями к надежности и долговечности. Возможность подключения экранированных и неэкранированных кабелей расширяет область применения изделия.

• Подключение экранированных кабелей.
• Подключение неэкранированных кабелей.
• Работа в электрических цепях с номинальным напряжением 500 В переменного тока.
• Эксплуатация при температуре от минус 60 до плюс 70 градусов Цельсия.
• Использование в системах с ресурсом до 500 циклов соединения и разъединения.

При подборе разъема следует учитывать количество контактов, условный размер корпуса 14, резьбовой метод соединения и габаритные размеры. Для хранения изделия заявлен максимальный срок 6 лет. Приемка «ОТК» указана в наименовании товара и является подтвержденной характеристикой данной позиции.
