Назначение и область применения

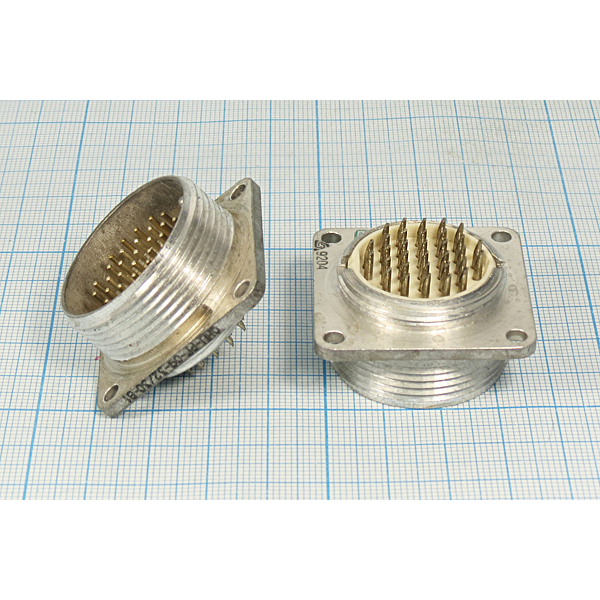

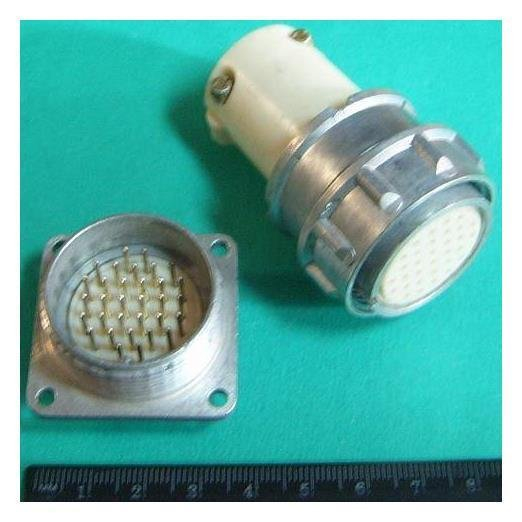

Разъем ОНЦ-РГ-09-32/30-В1 ВП, артикул 7626, относится к категории низкочастотных цилиндрических соединителей. Он предназначен для работы в электрических цепях с постоянным и переменным током при частоте до 3 МГц. Соединитель применяется в устройствах и системах, где требуется надежное электрическое соединение и стабильная передача сигнала.

В обозначении разъема указаны его основные конструктивные признаки: тип «вилка» и исполнение «приборная часть». Разъем имеет 32 контакта и условный размер корпуса 30. Такое исполнение позволяет использовать его в составе приборов и кабельных сборок, в том числе при монтаже экранированных и неэкранированных кабелей.

Технические характеристики

Электрические параметры

• Количество контактов — 32.
• Максимальный рабочий ток на контакт — до 10 А.
• Максимальное рабочее напряжение — 500 В.
• Сопротивление контактов диаметром 1 мм — 50 мОм.
• Сопротивление контактов диаметром 5 мм — 30 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон частот — до 3 МГц.

Механические и эксплуатационные параметры

• Тип — вилка, обозначение «В».
• Конструктивное исполнение — приборная часть, обозначение «1».
• Условный размер корпуса — 30.
• Количество циклов соединений — до 500.
• Минимальная наработка — 10 000 часов.
• Срок сохраняемости — 6 лет.

Конструктивные особенности и совместимость

Разъем ОНЦ-РГ-09-32/30-В1 ВП рассчитан на монтаж как экранированных, так и неэкранированных кабелей. В зависимости от типа конструкции соединитель может иметь разные варианты исполнения, что позволяет адаптировать его под конкретные требования прибора или кабельной сборки.

Соединители серии ОНЦ-РГ-09 имеют общую схему расположения контактов с другими соединителями этой серии. Это обеспечивает совместимость и взаимозаменяемость в различных системах, где применяются низкочастотные цилиндрические разъемы. Вилка в приборном исполнении предназначена для установки в составе ответной части и обеспечивает надежное соединение электрических цепей.

Условия эксплуатации

Разъем может функционировать в широком диапазоне температур — от минус 60 до плюс 70 градусов Цельсия. Он устойчив к атмосферному давлению, а также к механическим воздействиям, включая вибрацию и удары. Указанные свойства позволяют применять соединитель в составе оборудования, работающего в различных условиях.

При выборе разъема учитывают количество контактов, условный размер корпуса, тип исполнения, рабочий ток и напряжение, а также условия эксплуатации. Для цепей с параметрами в пределах указанных значений разъем ОНЦ-РГ-09-32/30-В1 ВП обеспечивает надежное соединение и сохраняет работоспособность в течение установленного срока службы.
