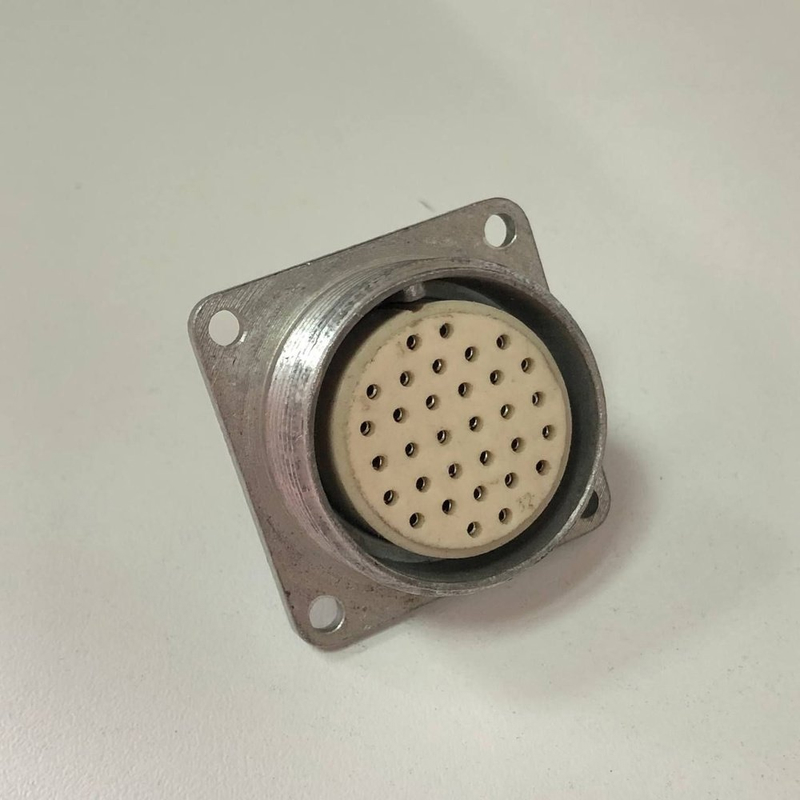

Разъем ОНЦ-РГ-09-24/27-Р1 ВП является низкочастотным цилиндрическим соединителем, предназначенным для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Этот разъем может использоваться в различных устройствах и системах, где требуется надежное соединение.

Технические характеристики

• Количество контактов : 24
• Максимальный рабочий ток на контакт : не более 10 А
• Максимальное рабочее напряжение : 500 В
• Сопротивление изоляции : не менее 5000 МОм
• Количество циклов соединений : до 500
• Минимальная наработка на отказ : 10,000 часов
• Температурный диапазон эксплуатации : от -60°С до +70°С

Конструкция и исполнение

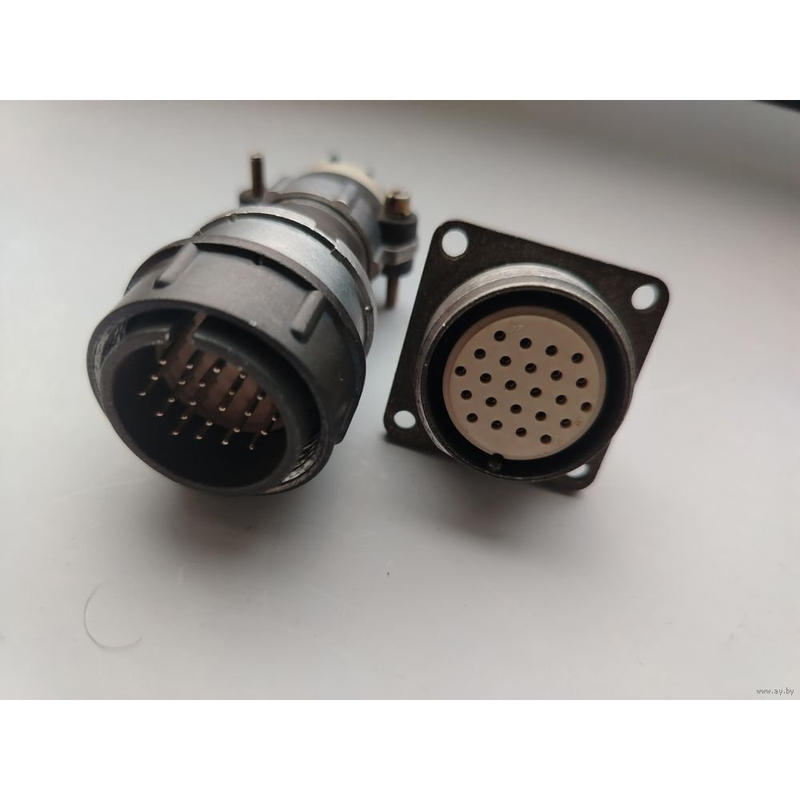

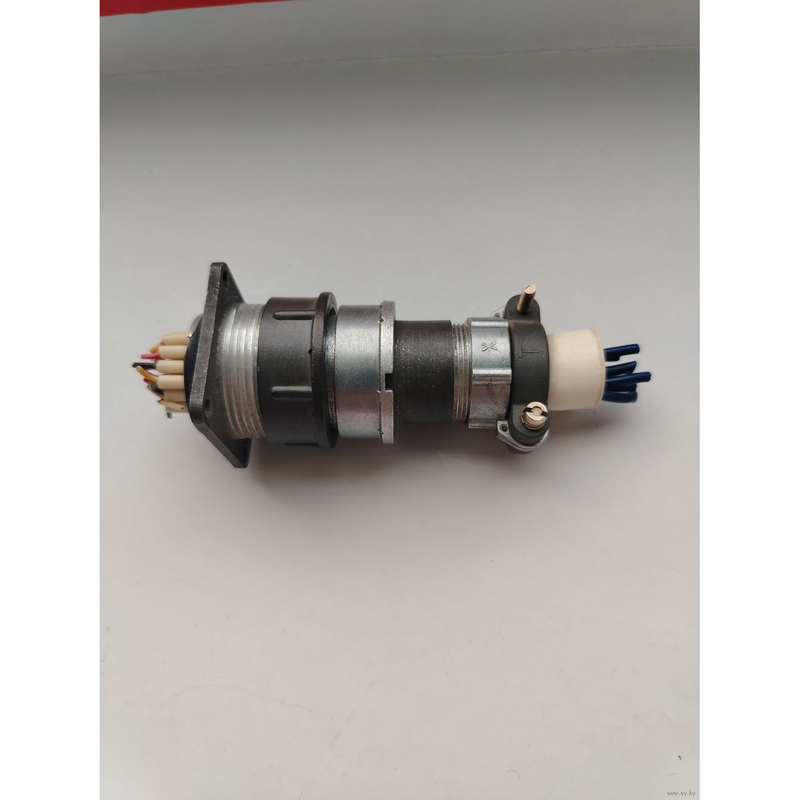

Разъем имеет резьбовое соединение и может быть выполнен в различных вариантах исполнения, включая разные типы вилок и розеток. Например, обозначение "В" указывает на то, что это вилка, а "Р" — розетка. Также указывается тип покрытия контактов: никель или серебро.

Условия эксплуатации

Разъем ОНЦ-РГ-09 предназначен для работы в условиях различных климатических факторов. Он способен выдерживать синусоидальные вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 100 м/с?. Устойчивость к механическим ударам также высока, что делает его подходящим для использования в сложных условиях.

Применение

Разъемы ОНЦ-РГ-09 часто используются в промышленной электронике, телекоммуникационных системах и других областях, где необходима высокая надежность соединений. Они могут быть установлены как в экранированных, так и неэкранированных кабелях, что увеличивает их универсальность.
