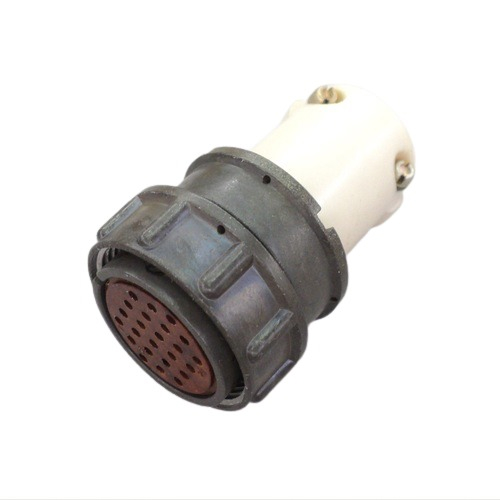

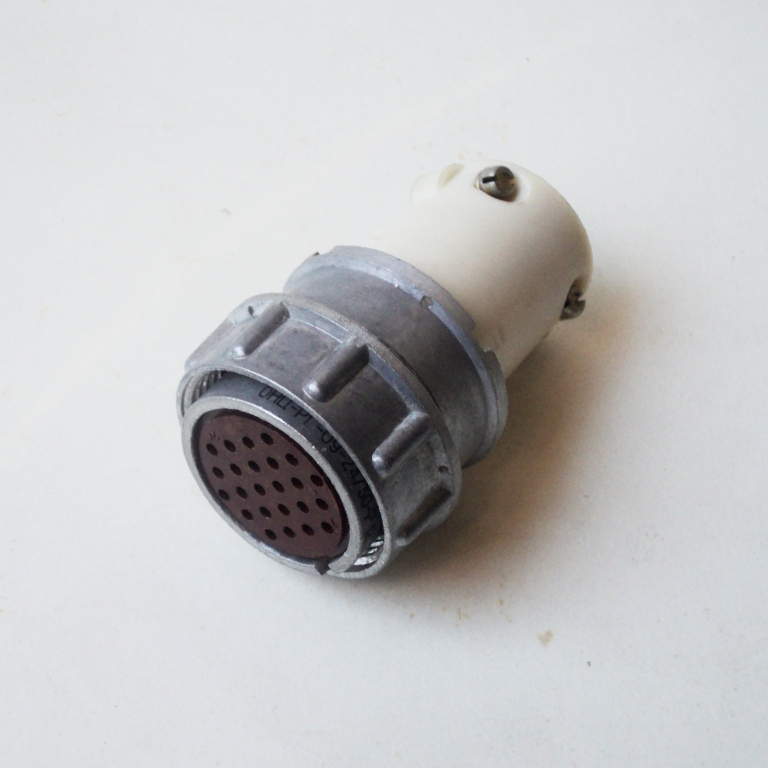

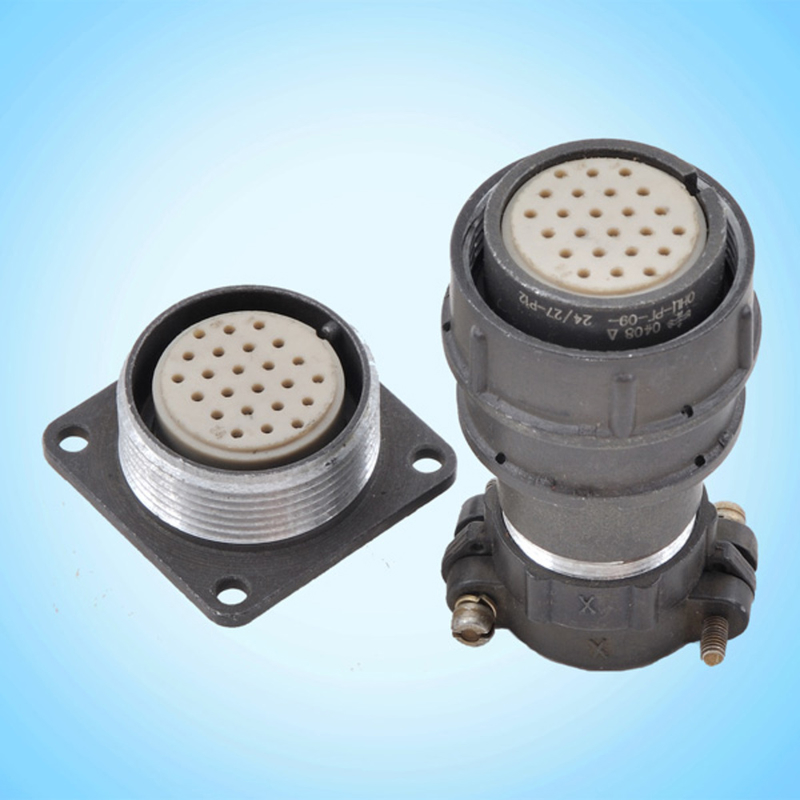

Разъем ОНЦ-РГ-09-19/24-Р12 ВП является низкочастотным цилиндрическим соединителем, предназначенным для работы в электрических цепях как постоянного, так и переменного тока (с частотой до 3 МГц). Он используется в различных областях, включая промышленные и военные приложения.

Технические характеристики

• Количество контактов : 19
• Условный размер : 24
• Тип : розетка (обозначение "Р")
• Конструктивное исполнение :
  • Неэкранированная кабельная часть с прямым кожухом (патрубком)
• Максимальный рабочий ток на каждый контакт : до 10 А
• Максимальное рабочее напряжение : 500 В
• Сопротивление контактов :
  • Для контактов диаметром 1 мм: 50 мОм
  • Для контактов диаметром 5 мм: 30 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Количество циклов соединений : до 500
• Минимальная наработка : 10,000 часов
• Срок сохраняемости : 6 лет

Условия эксплуатации

Разъем ОНЦ-РГ-09 может функционировать в широком диапазоне температур:

• Температура окружающего воздуха : от -60°C до +70°C
• Атмосферное давление : минимальное значение составляет 5,3·10?? Па (400 мм рт. ст.)

Применение

Разъемы ОНЦ-РГ-09 используются для подключения экранированных и неэкранированных кабелей, что позволяет адаптировать их к различным условиям эксплуатации. Они также могут быть применены в сочетании с металлическими заглушками для защиты соединителей.Разъемы этой серии имеют общую схему расположения контактов с другими типами соединителей, что обеспечивает совместимость и универсальность в использовании.
