Назначение и общая характеристика

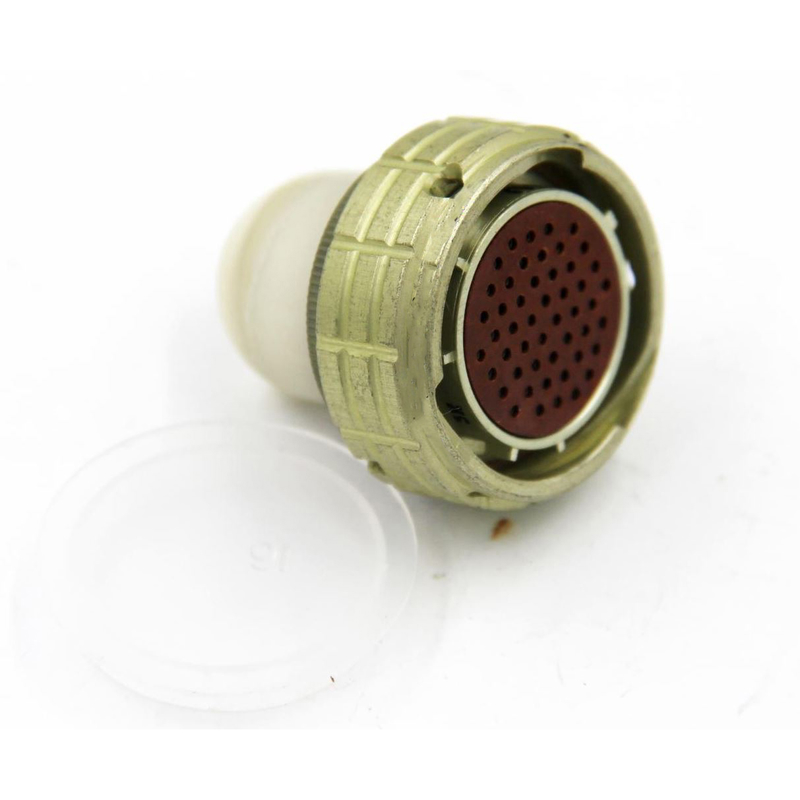

Разъем ОНЦ-БС2-50/27-Р12-1-В AU «5» (артикул 7620) относится к категории ОНЦ — группе цилиндрических электрических соединителей, применяемых для коммутации проводников в цепях управления, питания и передачи сигнала. Основная задача такого изделия — обеспечить разъемное соединение кабеля с прибором или двух отрезков кабеля с сохранением электрического контакта при механических нагрузках, вибрации и воздействии внешней среды.

Конструкция разъема предполагает наличие корпуса с несущей частью, ответного элемента и контактной группы. Такое исполнение позволяет многократно собирать и разбирать соединение без потери качества контакта, что важно при проведении монтажа, наладки и ремонта оборудования. Полное обозначение модели содержит типоразмерные индексы (50/27) и индекс конструктивного исполнения Р12, определяющий вариант корпуса и способ сочленения.

Конструктивные особенности и исполнение

Контактная группа

Согласно имеющемуся описанию, модель ОНЦ-БС2-50/27 включает 27 контактов, что позволяет использовать разъем в системах с большим числом одновременно коммутируемых цепей. Контакты имеют золотое покрытие, обозначенное в наименовании как Au. Золото как материал покрытия снижает переходное сопротивление, стабилизирует параметры контакта при малых токах и сигналах и препятствует окислению поверхности при хранении и эксплуатации.

Приемка «5»

Изделие поставляется с приемкой «5». Это означает, что партия прошла дополнительный контроль качества сверх обычной приемки, принятой для общепромышленной продукции, и сопровождается соответствующим образом оформленным статусом приемки. Для потребителя такой признак важен при комплектации ответственных систем, где требуется документальное подтверждение контроля каждой единицы изделия.

• категория изделия — ОНЦ;
• тип контактов — с золотым покрытием Au;
• статус приемки — «5»;
• артикул для заказа — 7620;
• производитель в карточке товара не указан.

Области применения

Разъемы категории ОНЦ востребованы там, где требуется надежное разъемное соединение с защитой контактов от механических повреждений и внешних воздействий. Имеющееся описание относит их к промышленному сектору, телекоммуникациям, а также к системам управления и связи. В производственных условиях такие соединители применяют для подключения датчиков, исполнительных механизмов, шкафов автоматики и измерительных приборов.

• промышленное оборудование и станкостроение — подключение датчиков, приводов, пультов;
• телекоммуникации и связь — коммутация кабельных линий и абонентских устройств;
• приборы и системы управления — соединение блоков внутри стоек и шкафов;
• транспорт и специальная техника — бортовые электрические сети, где предъявляются повышенные требования к стойкости соединения.

Порядок подбора и эксплуатации

При подборе разъема следует учитывать, что модель ОНЦ-БС2-50/27-Р12-1-В AU «5» представляет собой конкретное исполнение с фиксированным числом контактов и определенным типом корпуса. Ответная часть, как правило, подбирается из той же серии, чтобы обеспечить совпадение контактной группы и геометрии сочленения. Электрические параметры — рабочее напряжение, токовую нагрузку, допустимые климатические условия — уточняют по эксплуатационной документации на конкретную партию, поскольку в карточке товара они не приведены.

При монтаже рекомендуется соблюдать аккуратность при пайке или опрессовке контактов, не допускать перегрева изоляции и загрязнения золотого покрытия, а также хранить разъемы в закрытой таре до момента установки. Соблюдение этих правил сохраняет проводимость контактов и продлевает срок службы соединения.

Дополнительные сведения о комплектации, дате выпуска и сопроводительных документах предоставляются по запросу при оформлении заказа на артикул 7620.
