Назначение и область применения

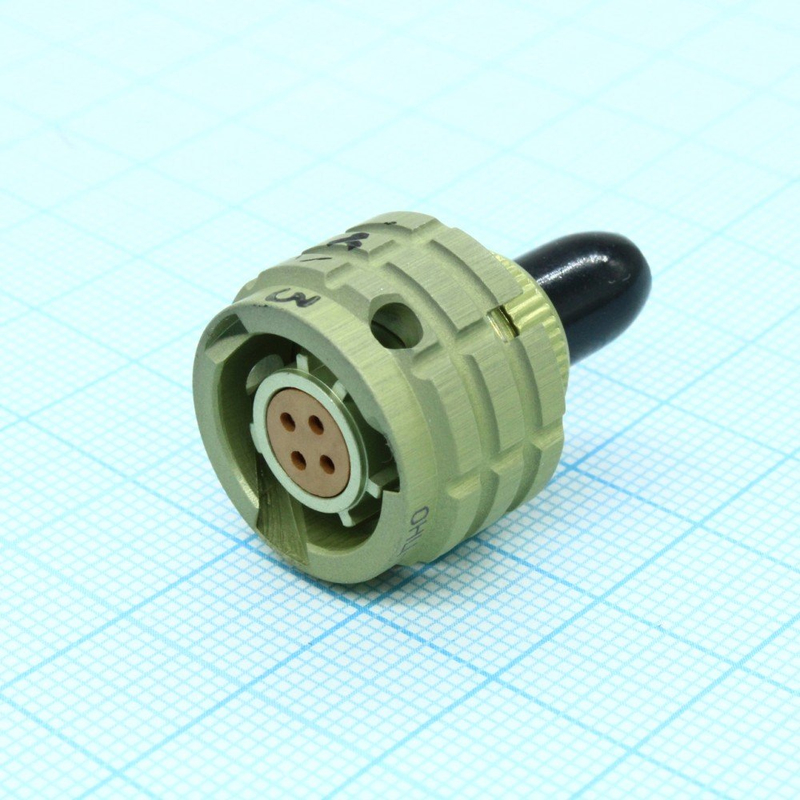

Разъем ОНЦ-БС1-7/12-Р12-1-В (БР0.364.030 ТУ) представляет собой кабельную розетку субминиатюрного цилиндрического низкочастотного соединителя всеклиматического исполнения. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока в аппаратуре специального и общего назначения.

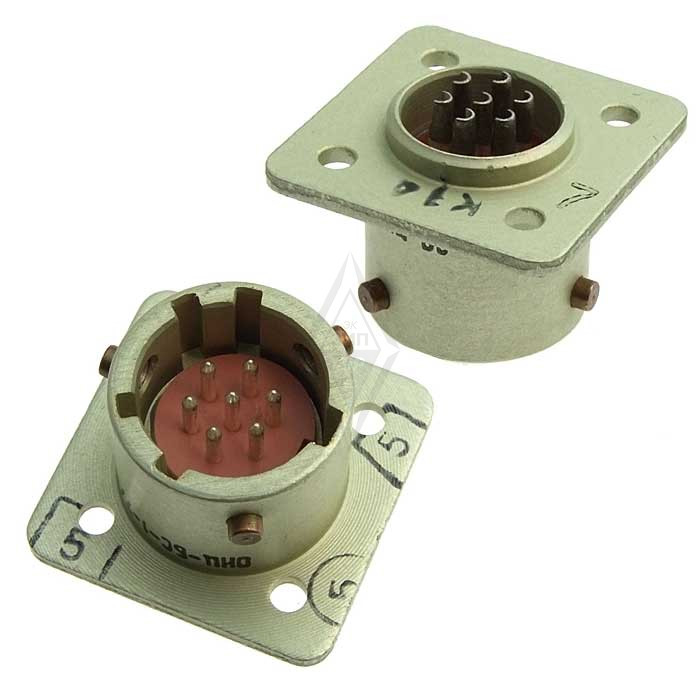

Конструкция рассчитана на внутренний монтаж: в состав входит герметичная приборная вилка без кожуха и негерметичная кабельная розетка с прямым пластмассовым кожухом. Такое исполнение позволяет использовать разъем для подключения кабельных линий к приборам и блокам, где требуется компактное размещение контактной группы при сохранении надежного электрического соединения.

Конструктивные особенности

Соединители серии ОНЦ имеют байонетное соединение, многошпоночную поляризацию корпусов и многопозиционную установку изоляторов. Эти решения защищают от несанкционированного сочленения: сочленить между собой можно только взаимно совместимые части, а случайное подключение к разъему другого типа исключается.

• Тип изделия — кабельная розетка субминиатюрного цилиндрического низкочастотного соединителя.
• Количество контактов — 7.
• Условный размер корпуса — 12 мм.
• Покрытие контактов — серебро.
• Соединение — байонетное, с многошпоночной поляризацией корпусов.
• Монтаж — внутренний, в составе герметичной приборной вилки без кожуха и негерметичной кабельной розетки с прямым пластмассовым кожухом.
• Исполнение — всеклиматическое.

Технические характеристики

Электрические и механические параметры изделия определяют его пригодность для работы в компактных цепях с умеренными токами и повышенными требованиями к стабильности контактного сопротивления.

• Рабочая токовая нагрузка на контакт — 3,1 А.
• Максимальная токовая нагрузка — 4 А для одиночного контакта и 22 А суммарная.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая частота переменного тока — до 3 МГц.

Условия эксплуатации

Разъем сохраняет работоспособность в расширенном диапазоне температур: от минус 60 до плюс 85 градусов Цельсия. Изделие устойчиво к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц с ускорением до 200 метров на секунду в квадрате, что соответствует требованиям к аппаратуре, работающей в жестких механических условиях.

Всеклиматическое исполнение и герметичная приборная вилка в составе комплекта позволяют применять соединитель в оборудованиях, подвергающихся воздействию внешней среды. Высокое сопротивление изоляции и серебряное покрытие контактов обеспечивают стабильность параметров при длительной эксплуатации.

Комплектация и приемка

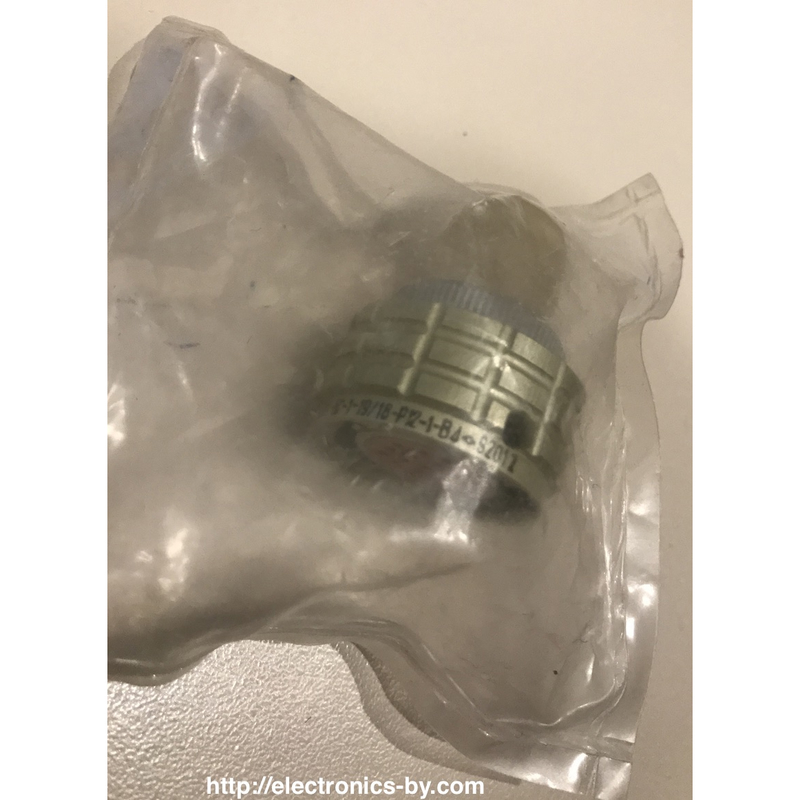

Поставка осуществляется в заводской упаковке. Приемка изделия соответствует категории «5» по техническим условиям, что подтверждается записью в сопроводительной документации. Артикул товара — 7612, категория — ОНЦ. Перед монтажом рекомендуется проверить целостность корпуса, состояние контактов и соответствие типа разъема условиям конкретной электрической цепи.
