Назначение и общая характеристика

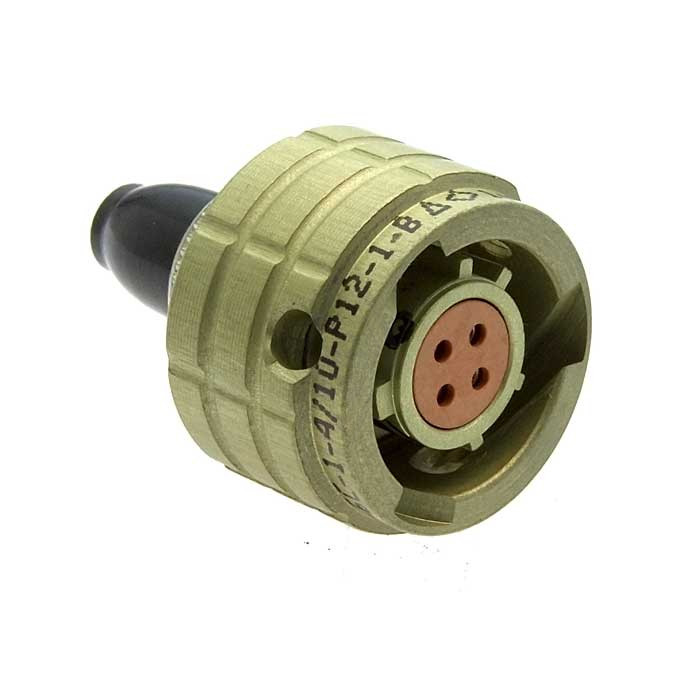

Разъем ОНЦ-БС-2-4/10-Р12-1-В AU ВП В ЗАВ. УПАК. + ПАСПОРТ относится к категории ОНЦ и представляет собой цилиндрический низкочастотный соединитель. По имеющимся сведениям, он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такое исполнение применяется для разъёмного соединения в низкочастотных электрических цепях, где требуется цилиндрическая конструкция соединителя.

Артикул товара — 7610. В наименовании указаны исполнение с заводской упаковкой и паспортом. Производитель в предоставленных данных не указан, поэтому описание ограничено подтверждёнными сведениями. Точные электрические и механические параметры следует определять по паспорту конкретной поставки, а не только по названию изделия.

Подтверждённые особенности и комплектация

К подтверждённым особенностям товара относятся следующие сведения:

• соединитель имеет цилиндрическое исполнение;
• изделие относится к низкочастотным разъёмам категории ОНЦ;
• заявлена работа в цепях постоянного и переменного тока с частотой до 3 МГц;
• поставка выполняется в заводской упаковке;
• в комплект включён паспорт;
• артикул изделия — 7610.

В маркировке присутствуют буквенные обозначения AU и ВП, а также цифровые элементы, входящие в наименование. Их конкретная расшифровка в предоставленных данных не приведена, поэтому не следует самостоятельно приписывать изделию свойства, не подтверждённые паспортом или документацией производителя.

Что уточнять по паспорту

Паспорт является основным документом для проверки совместимости и условий применения. По нему следует уточнять параметры, которые не указаны в карточке товара:

• номинальное напряжение и допустимый ток;
• число контактов и схему их расположения;
• присоединительные и габаритные размеры;
• допустимые типы и сечения подключаемых проводников;
• материалы контактов и покрытие контактных поверхностей;
• условия эксплуатации и ограничения по среде применения.

Применение

Разъем ОНЦ-БС-2-4/10-Р12-1-В AU ВП В ЗАВ. УПАК. + ПАСПОРТ может применяться в низкочастотных электрических цепях постоянного и переменного тока в пределах заявленного диапазона до 3 МГц. Его использование уместно в составе электротехнических и электронных изделий, где требуется разъёмное соединение цилиндрического типа и имеется возможность проверить совместимость по паспорту.

Типовые направления применения включают подключение цепей питания и сигнальных цепей в низкочастотном диапазоне, сборку кабельных соединений и жгутов, а также замену аналогичных соединителей при ремонте или обслуживании оборудования. При этом недостаточно ориентироваться только на название серии: необходимо сопоставить designation, число контактов, присоединительные размеры и электрические параметры с требованиями конкретного изделия.

• коммутация низкочастотных электрических цепей постоянного тока;
• коммутация цепей переменного тока с частотой до 3 МГц;
• монтаж разъёмных соединений в кабельных сборках;
• замена вышедшего из строя соединителя при подтверждённой совместимости;
• использование в составе электротехнических изделий при наличии паспортных данных.

Перед применением следует проверить целостность заводской упаковки, наличие паспорта и соответствие маркировки изделия требованиям конкретной схемы подключения. Если параметры цепи или присоединительные размеры вызывают сомнения, выбор следует согласовать с документацией производителя и данными паспорта.
