Назначение

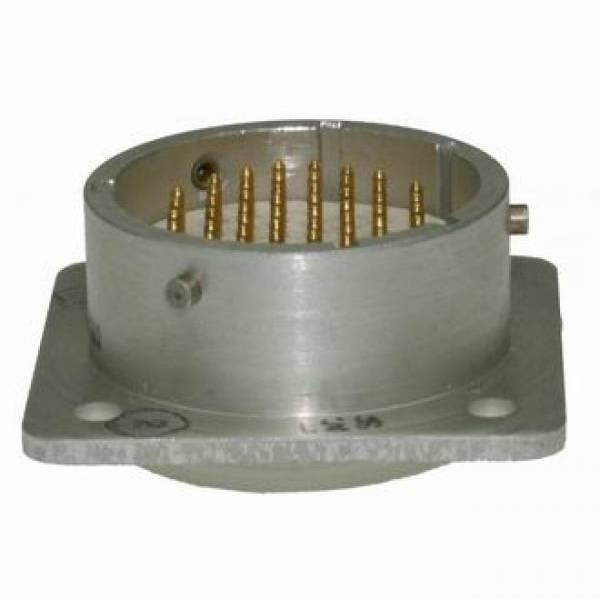

Разъем ОНЦ-БМ2-30/14-В1-1-В AU с артикулом 7601 относится к категории ОНЦ и представляет собой электрический разъем для соединения проводников в электрических системах. Его задача — обеспечить разъёмное электрическое соединение, которое можно подключать и отключать в процессе монтажа или эксплуатации оборудования.

В карточке товара производитель не указан. Основные сведения о разъеме приведены в имеющемся описании и относятся к типу ОНЦ-БМ2, числу контактов, токовой и нагрузочной характеристикам, материалу контактов, защите корпуса и температурному диапазону.

Технические особенности

Для разъема ОНЦ-БМ2-30/14-В1-1-В AU указаны следующие параметры:

• тип разъема — ОНЦ-БМ2;
• количество контактов — 30;
• номинальный ток — 14 А;
• номинальное напряжение — 250 В переменного тока;
• материал контактов — золото (Au);
• класс защиты — IP68;
• рабочий диапазон температур — от -25°C до +85°C.

Обозначение Au в наименовании и описании связано с золотым материалом контактов. В описании это отмечено как фактор, обеспечивающий проводимость и устойчивость контактов к коррозии. Класс защиты IP68 означает защиту от пыли и водонепроницаемость при погружении.

Маркировка и исполнение

Наименование разъема включает обозначения ОНЦ-БМ2, 30/14, В1-1-В и AU. В предоставленных данных эти обозначения не расшифровываются полностью, поэтому при подборе следует ориентироваться на указанные технические параметры: 30 контактов, номинальный ток 14 А, напряжение 250 В переменного тока и исполнение с контактами Au.

Применение

Согласно имеющемуся описанию, разъемы данного типа применяются в следующих областях:

• автомобильная электроника;
• промышленные системы автоматизации;
• электронные устройства и оборудование.

Такое применение соответствует назначению разъема как элемента для электрических соединений в составе жгутов, блоков и устройств, где требуется разъёмное подключение проводников. Указанные области применения приведены для типа ОНЦ-БМ2 в целом и относятся к товару с артикулом 7601.

Монтаж и условия эксплуатации

При использовании разъема ОНЦ-БМ2-30/14-В1-1-В AU следует учитывать заявленные параметры. Разъем рассчитан на 30 контактов, номинальный ток 14 А и номинальное напряжение 250 В переменного тока. Рабочий диапазон температур составляет от -25°C до +85°C, а класс защиты IP68 допускает эксплуатацию в условиях пыли и влаги.

В описании отмечены удобство монтажа и эксплуатации, а также устойчивость к внешним воздействиям. При подключении важно соблюдать соответствие нагрузки номинальным значениям тока и напряжения, учитывать число контактов и условия среды. Для сохранения защитных свойств корпуса необходимо обеспечивать правильное соединение ответных частей разъема.

Разъем ОНЦ-БМ2-30/14-В1-1-В AU предназначен для задач, где требуется электрическое соединение с заданными параметрами по числу контактов, токовой нагрузке, напряжению, защите от пыли и влаги и рабочему температурному диапазону.
