Назначение соединителя

ОС ОНЦ-БС-1-7/12-Р12-1-В — субминиатюрный цилиндрический низкочастотный соединитель, предназначенный для внутреннего монтажа в электронной аппаратуре. Изделие применяется в электрических цепях постоянного тока, переменного тока частотой до 3 МГц, а также импульсного тока. Такое сочетание допускает использование соединителя как в аппаратуре специального назначения, так и в электронике общего применения.

Артикул изделия — 7480, категория — ОНЦ. Тип соединителя по конструктивному ряду — ОНЦ-БС-1, число контактов — 7, условный диаметр корпуса — 12 мм.

Конструктивные особенности

Соединение и поляризация

Соединители серии ОНЦ-БС-1 выполнены с байонетным соединением: сочленение фиксируется поворотом накидной части, что упрощает монтаж в стеснённых условиях внутри блока. Предусмотрена многопозиционная поляризация, которая исключает неправильное взаимное подключение частей соединителя.

Исполнение и покрытие контактов

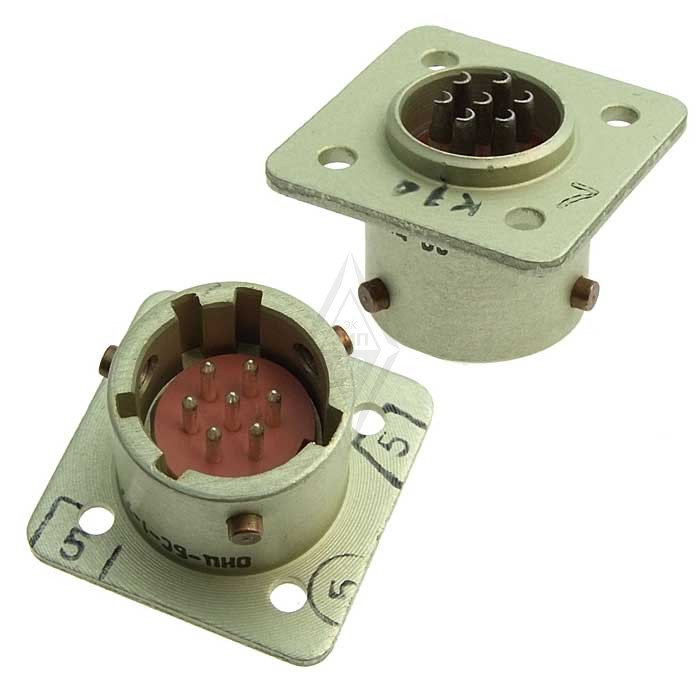

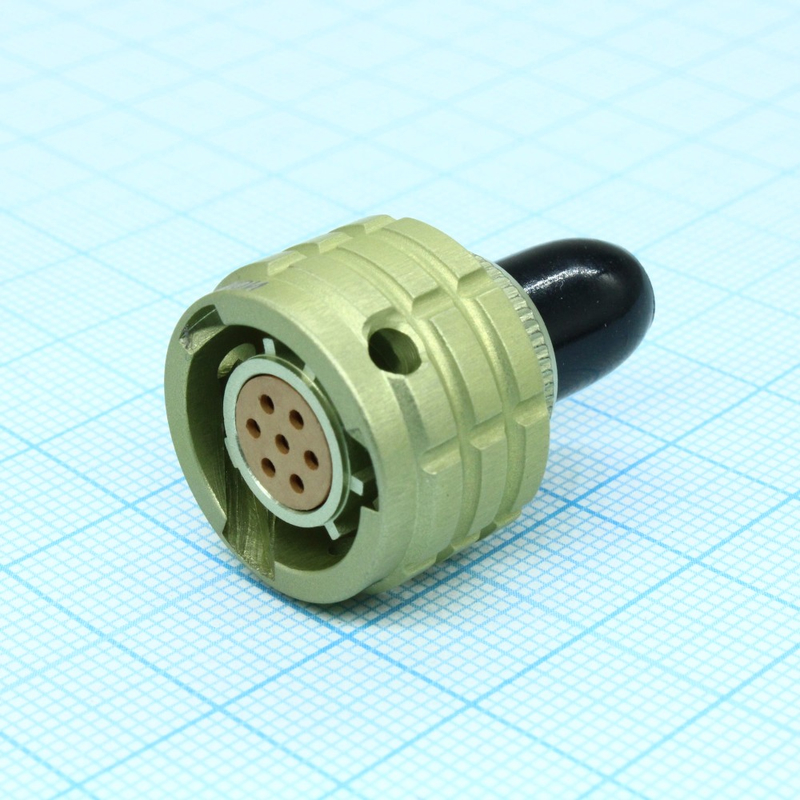

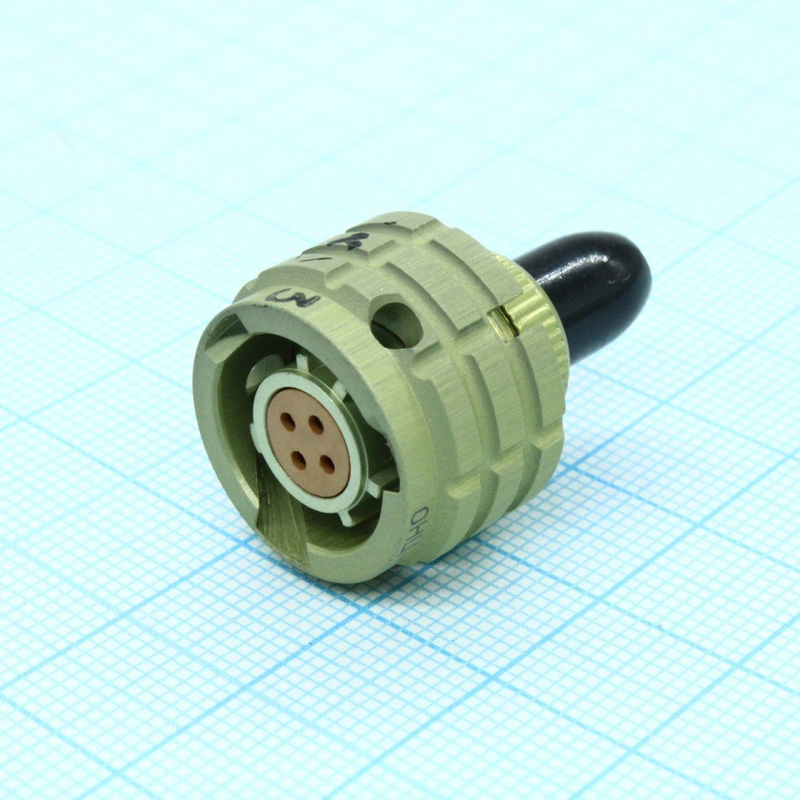

В состав изделия входят вилка в герметичном исполнении и розетка в негерметичном исполнении с прямым пластиковым кожухом. Контакты имеют серебряное покрытие.

Технические характеристики

• Тип соединителя: ОНЦ-БС-1
• Количество контактов: 7
• Условный диаметр корпуса: 12 мм
• Покрытие контактов: серебро
• Рабочее напряжение: до 250 В
• Максимальный ток на одиночный контакт: 1,5 А
• Сопротивление контактов: не более 5 МОм
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия
• Устойчивость к повышенной относительной влажности: 98 процентов при плюс 35 градусах Цельсия
• Минимальная наработка: 15 000 часов
• Количество циклов соединения и разъединения: до 250

Условия эксплуатации и ресурс

Соединитель сохраняет работоспособность в широком температурном диапазоне — от минус 60 до плюс 85 градусов Цельсия, что позволяет применять его в аппаратуре, работающей в неотапливаемых помещениях и на открытом воздухе в составе защищённых блоков. Устойчивость к относительной влажности 98 процентов при плюс 35 градусах Цельсия подтверждает пригодность изделия для эксплуатации в условиях повышенной влажности.

Заявленный ресурс работы складывается из минимальной наработки 15 000 часов и допустимого числа сочленений — до 250 циклов соединения и разъединения. Это соответствует характеру применения, при котором соединитель служит для внутреннего монтажа и не подвергается частой перекоммутации.

Порядок применения

1. Убедиться, что исполнение вилки и розетки соответствует требованиям по герметичности конкретного узла.
2. Совместить части соединителя с учётом многопозиционной поляризации корпуса.
3. Сочетать вилку с розеткой и зафиксировать байонетное соединение поворотом.
4. Проверить надёжность фиксации перед подачей рабочего напряжения, не превышающего 250 В, и тока, не превышающего 1,5 А на контакт.

Соединитель применяется в цепях управления, сигнализации и питания маломощных узлов электронной аппаратуры, где требуется компактное цилиндрическое сочленение с семью контактами и корпусом условным диаметром 12 мм.
