Назначение соединителя ОНЦ-ВГ-4-5/16В

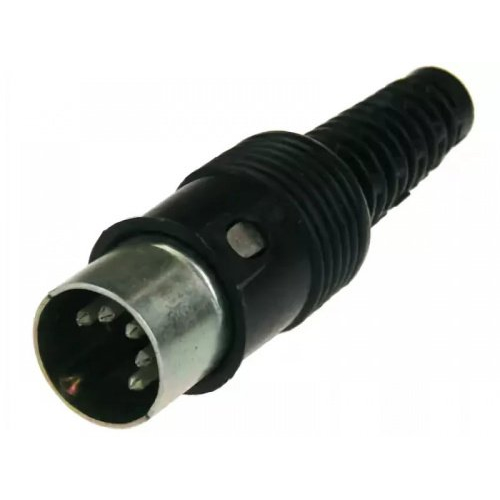

Соединитель ОНЦ-ВГ-4-5/16В представляет собой цилиндрический низкочастотный разъём, предназначенный для подключения кабелей в составе электронных устройств и систем связи. Основное назначение изделия — обеспечение электрического соединения пяти независимых цепей через один компактный разъёмный узел.

Благодаря цилиндрической конструкции и низкочастотному исполнению соединитель применяется там, где требуется механически устойчивое и электрически надёжное подключение кабеля к аппаратуре. Изделие может использоваться как аналог разъёмов DIN или Mini-DIN, что расширяет область его применения в существующих и проектируемых схемах.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя ОНЦ-ВГ-4-5/16В.

• Количество контактов — 5, что позволяет коммутировать несколько сигнальных или питающих цепей одновременно.
• Материал корпуса — металл, обеспечивающий прочность и надёжность конструкции.
• Материал изолятора — полистирол, обладающий хорошими изоляционными свойствами.
• Рабочее напряжение — до 34 В.
• Максимальный ток — 1 А.
• Диапазон рабочих температур — от минус 50 градусов Цельсия до плюс 80 градусов Цельсия.
• Способ монтажа — пайка на кабель.

Совокупность этих параметров определяет соединитель как низковольтный и низкотоковый компонент, рассчитанный на эксплуатацию в широком диапазоне температур, включая условия с выраженным охлаждением.

Применение и особенности эксплуатации

Соединитель ОНЦ-ВГ-4-5/16В применяется в электронике и связи для подключения кабелей к устройствам, где достаточно пяти контактных пар. Типичные сценарии — соединение блоков аудио- и видеоаппаратуры, приборных пультов, измерительных и коммутационных узлов, а также других низковольтных систем.

Металлический корпус придаёт изделию механическую стойкость и защиту от внешних воздействий, а полистирольный изолятор обеспечивает электрическую развязку между контактами. Соединение с кабелем выполняется пайкой: такой способ монтажа даёт надёжный и долговечный контакт, но требует применения паяльного оборудования и аккуратности при разделке кабеля.

Рабочее напряжение до 34 В и максимальный ток 1 А ограничивают область использования низковольтными и слаботочными цепями. Это следует учитывать при подборе соединителя для конкретной схемы: превышение указанных значений не допускается. Температурный диапазон от минус 50 до плюс 80 градусов Цельсия позволяет применять разъём как в отапливаемых помещениях, так и в неблагоприятных условиях, например в необогреваемом оборудовании.

Как аналог разъёмов DIN и Mini-DIN, соединитель ОНЦ-ВГ-4-5/16В может использоваться при ремонте, модернизации или сборке устройств, где требуется цилиндрическое пятиконтактное подключение кабеля.

Указания по подбору

1. Убедитесь, что число коммутируемых цепей не превышает пяти.
2. Проверьте, что напряжение в цепи не превышает 34 В, а ток — 1 А.
3. Оцените условия эксплуатации по температуре и удостоверьтесь, что они укладываются в диапазон от минус 50 до плюс 80 градусов Цельсия.
4. Предусмотрите пайку как способ монтажа на кабель.
