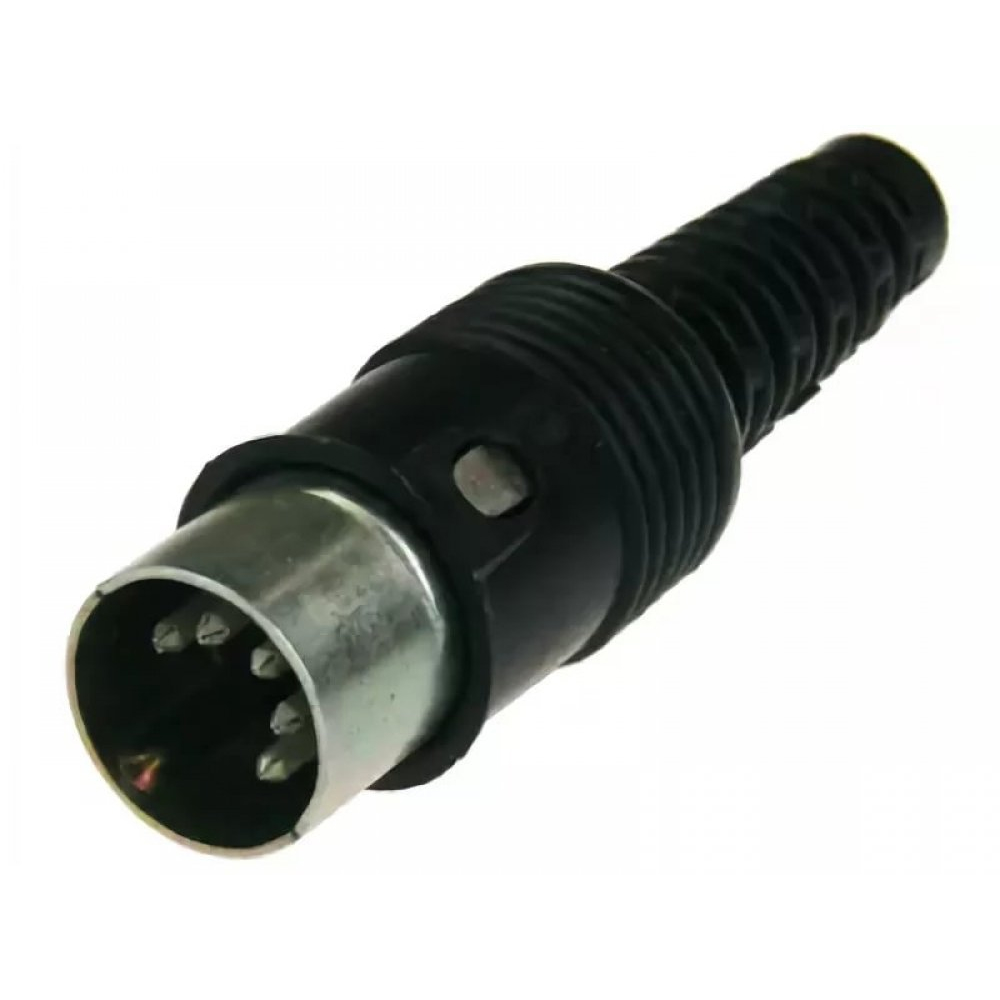

ОНЦ-ВГ-4-5/16 Вилка

ОНЦ-ВГ-4-5/16-В — это малогабаритная низкочастотная вилка ручного врубного соединения для радиотехнической аппаратуры. Она относится к серии ОНЦ-ВГ и обычно работает в паре с розеткой ОНЦ-ВГ-4-5/16-Р-М.

Что это за разъём

Этот соединитель предназначен для работы в цепях постоянного и переменного тока в радиоэлектронной аппаратуре общего назначения. Конструкция у него цилиндрическая, с поляризацией по шпонке, чтобы вилку нельзя было состыковать в неправильном положении.

Основные особенности

• Количество контактов: 5.

• Условный диаметр корпуса: 16.

• Тип соединителя: низкочастотный, врубного сочленения, малогабаритный.

• Корпус у исполнения с индексом В — пластиковый, а контакты имеют прямую конструкцию и покрытие химникелем.

• Соединение рассчитано на многократные циклы работы и типично применяется в аппаратуре, где нужен компактный и надёжный разъём.

Технические параметры

Для этой серии указываются такие базовые характеристики: рабочее напряжение до 100 В, максимальный ток на контакт до 2,5 А, сопротивление контактов не более 0,006 Ом, гарантийная наработка 15 000 часов. Диапазон рабочих температур — от -60 до +80 °C, допустимая влажность — до 98%.

Как обозначение читается

В обозначении ОНЦ-ВГ-4-5/16-В обычно читают так: ОНЦ — тип соединителя, В — врубное сочленение, Г — малогабаритный, 4 — номер разработки, 5 — количество контактов, 16 — условный диаметр, В — вилка. Это помогает быстро понять, что перед вами именно 5-контактная вилка для соответствующей розетки.

Где применяется

Такой разъём встречается в звуковой, радиовещательной, телевизионной и другой бытовой или промышленной аппаратуре, где нужен компактный низкочастотный соединитель. Практически это типичный советский/российский круглый разъём для внутреннего монтажа и межблочных соединений.
