Назначение и область применения

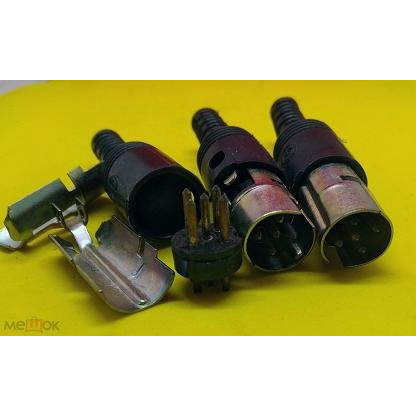

ОНЦ-ВГ-11-5/16-В «1» — низкочастотный цилиндрический соединитель (разъём) серии ОНЦ общего назначения, выполненный в виде вилки ручного сочленения (врубного типа). Изделие предназначено для объёмного монтажа в радио- и электронной аппаратуре и применяется в цепях постоянного и переменного тока, в том числе в аудио- и аналоговых сигнальных линиях.

Вилка рассчитана на кабельный монтаж: контакты соединителя паяются на провода кабеля. Соответствующей ответной частью является розетка ОНЦ-ВГ-11-5/16-Р или аналогичные модификации того же габарита. Артикул изделия — 40502, категория — ОНЦ.

Конструктивные особенности

Тип соединителя — ОНЦ: низкочастотный цилиндрический, ручного сочленения, общего назначения. Корпус имеет цилиндрическую форму, сочленение производится вручную, без применения специального инструмента. Монтаж объёмный, пайкой.

• Количество контактов — 5 штук.
• Диаметр контактов — 1,5 мм.
• Способ монтажа — пайка проводов кабеля к контактам вилки.
• Ответная часть — розетка ОНЦ-ВГ-11-5/16-Р (или подобные модификации того же габарита).
• Исполнение — всеклиматическое.

Электрические параметры

Соединитель рассчитан на работу в цепях с ограниченными значениями напряжения и тока, что определяет его применение преимущественно в слаботочных сигнальных и аналоговых цепях.

• Рабочее напряжение — не более 100 В постоянного или переменного тока.
• Максимальный ток на один контакт — не более 2,5 А.
• Сопротивление контакта — не более 0,006 Ом.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Сопротивление изоляции при повышенной температуре — не менее 30 МОм.
• Сопротивление изоляции при повышенной влажности — не менее 10 МОм.

Указанные значения подтверждают пригодность вилки для передачи аналоговых сигналов, где важны стабильность переходного сопротивления и высокое сопротивление изоляции между контактами.

Условия эксплуатации

Всеклиматическое исполнение обеспечивает работоспособность соединителя в широком диапазоне внешних воздействий. Рабочий диапазон температур — от минус 60 °C до плюс 80 °C. Допустимая относительная влажность — до 98 процентов.

Разъём устойчив к вибрационным нагрузкам в диапазоне частот от 1 до 600 Гц при ускорении до 100 метров на секунду в квадрате, а также к пониженному атмосферному давлению порядка 53,3 кПа (400 мм ртутного столба).

Усилие расчленения (размыкания) соединителя находится в диапазоне примерно от 5,5 до 30 Н, что составляет от 0,55 до 3 кгс. Такое усилие обеспечивает надёжное удержание сочленённой пары и одновременно позволяет разъединять её вручную.

Приёмка и обозначение

В обозначении товара указана приёмка «1», а также год — 89. Эти сведения относятся к характеристикам конкретной позиции каталога и приведены в соответствии с данными о товаре. Название изделия — ОНЦ-ВГ-11-5/16-В «1» — и артикул 40502 следует указывать при заказе без изменений.

Практическое применение

Благодаря сочетанию пяти контактов диаметром 1,5 мм, умеренных токовых и напряженческих ограничений и всеклиматического исполнения вилка ОНЦ-ВГ-11-5/16-В «1» применяется в составе кабельных сборок и жгутов внутри приборов и блоков радиоэлектронной аппаратуры. Типовые сценарии использования — подключение аналоговых сигнальных линий, аудиотрактов, цепей управления и питания маломощных узлов в условиях воздействия температуры, влажности, вибрации и пониженного атмосферного давления.

При монтаже важно учитывать необходимость пайки контактов, подбор ответной розетки того же габарита и соблюдение предельных электрических параметров: напряжения не более 100 В и тока не более 2,5 А на контакт.
