Назначение

ОНЦ-РГ-6-3/16-Р18 «1» представляет собой отечественный цилиндрический низкочастотный разъём, предназначенный для соединения электрических цепей в различных устройствах. Изделие применяется как кабельная часть разъёмного соединения и обеспечивает надёжный электрический контакт при коммутации сигнальных и низкочастотных цепей.

Разъём востребован в электронной и радиоэлектронной аппаратуре, контрольно-измерительных приборах, а также в составе микрофонных кабелей. В частности, данная модификация подходит для работы в комплекте с микрофоном МД-380, что подтверждает совместимость с типовым профессиональным звуковым оборудованием.

Конструктивные особенности

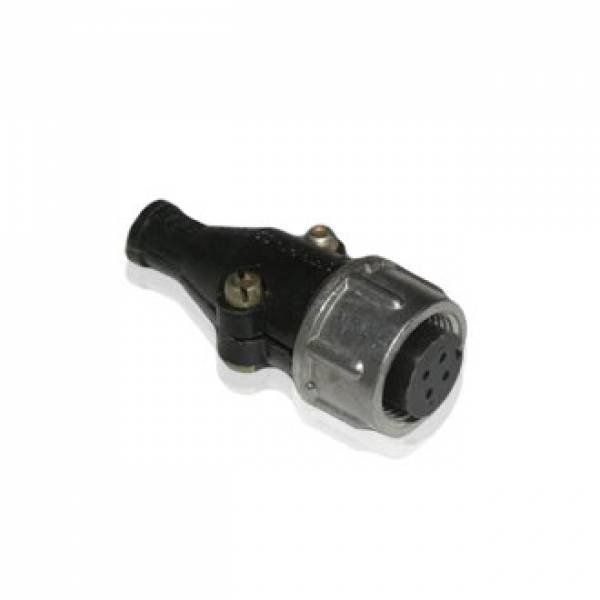

Обозначение «Р» в маркировке указывает на розетку — кабельную часть разъёма. Изделие оснащено неэкранированным прямым кожухом в пластмассовом исполнении, что снижает массу и упрощает монтаж при сохранении механической прочности, достаточной для стационарного и переносного оборудования.

• Размер корпуса — 6 по серии ОНЦ-РГ
• Количество контактов — 3
• Диаметр контактов — 1,6 мм
• Тип кожуха — неэкранированный прямой
• Материал кожуха — пластмасса

Расшифровка «3/16» в наименовании указывает на три контакта диаметром 1,6 мм. Сопротивление контактов не превышает 0,03–0,05 Ом в зависимости от диаметра, что обеспечивает стабильное электрическое соединение при номинальных нагрузках.

Применение

Разъёмы серии ОНЦ-РГ широко используются в промышленных системах, включая железнодорожное оборудование и приборы специального назначения. Они рассчитаны на работу в составе аппаратуры с низкочастотными сигналами, где важны повторяемость соединений, устойчивость к вибрации и сохранение параметров контакта в течение длительного срока эксплуатации.

Изделие поставляется в заводской упаковке АШДК.434.410.017, соответствующей требованиям приёмки «1» и выпуска 1992 года. Упаковка обеспечивает сохранность контактных элементов и изоляционных деталей при хранении и транспортировке.

Области использования

• Электронная и радиоэлектронная аппаратура
• Контрольно-измерительные приборы
• Микрофонные кабели и звуковое оборудование
• Железнодорожные системы
• Приборы специального назначения

Особенности эксплуатации

Неэкранированный кожух предполагает применение разъёма в цепях, не требующих защиты от внешних электромагнитных помех. Пластмассовое исполнение обеспечивает электрическую изоляцию корпуса от токоведущих частей и снижает вероятность короткого замыкания при случайном контакте с металлическими элементами конструкции.

Три контакта диаметром 1,6 мм рассчитаны на коммутацию сигнальных цепей и цепей питания малой мощности. Низкое переходное сопротивление контактов минимизирует потери сигнала и нагрев при протекании допустимых токов.
