Назначение разъёма ОНЦ-РГ-09-50/42-В2

ОНЦ-РГ-09-50/42-В2 (артикул 7466) — цилиндрический низкочастотный соединитель из категории ОНЦ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации цепей с нагрузкой до 500 В и рассчитано на внутренний объёмный монтаж, то есть на установку внутри корпуса прибора или блока.

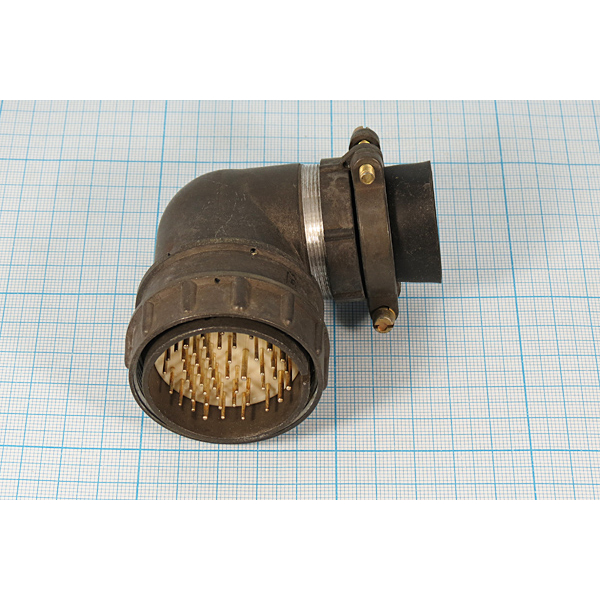

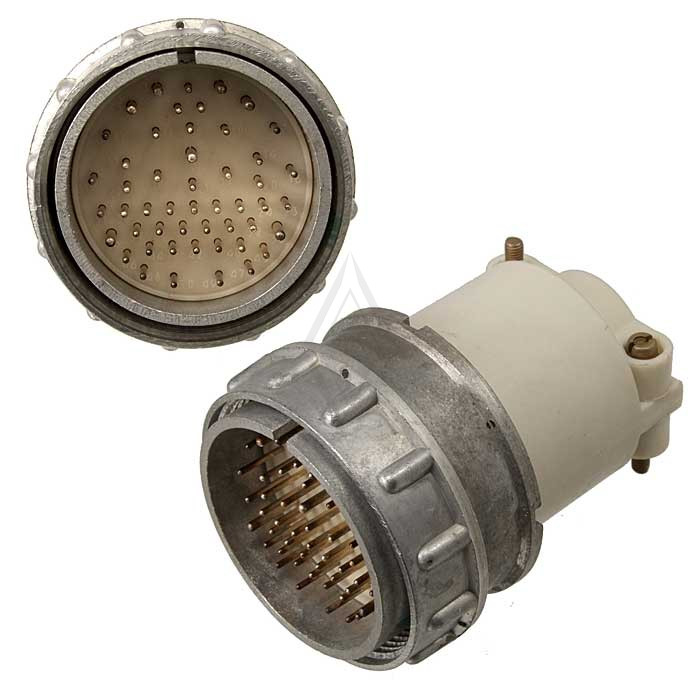

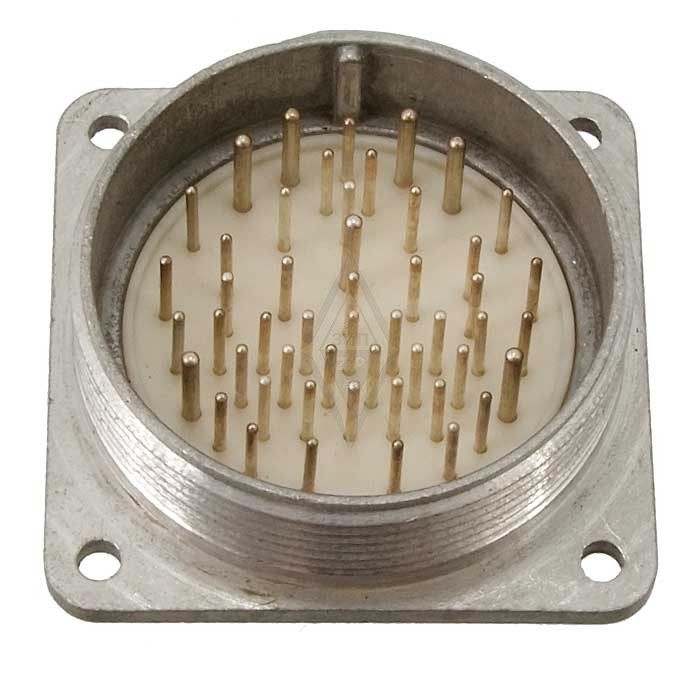

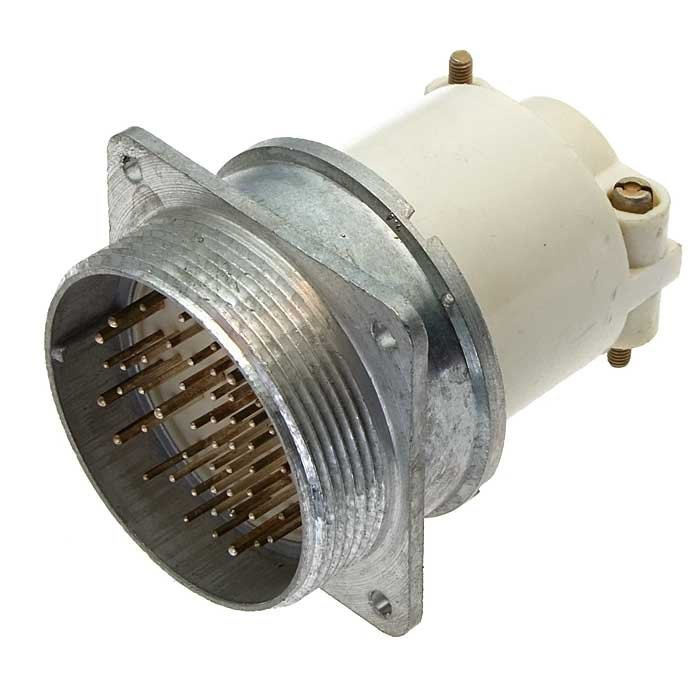

Конструктивно разъём представляет собой вилку (штыревую часть), что обозначено буквой «В» в наименовании. Такое исполнение обеспечивает надёжное и прочное соединение при сборке электрических устройств и систем, где требуется стабильная передача сигнала и питания по множеству цепей одновременно.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели и подтверждённые техническими условиями бР0.364.082 ТУ.

• Количество контактов — 50.
• Размер корпуса — 42 мм.
• Тип соединителя — вилка (штырь), обозначение «В».
• Материал корпуса — металлический.
• Покрытие контактов — никель.
• Рабочее напряжение — до 500 В.
• Рабочая частота — до 3 МГц.
• Сопротивление контактов диаметром 1 мм — не более 50 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 30 мОм.
• Технические условия — бР0.364.082 ТУ.

Металлический корпус придаёт соединителю механическую прочность, а никелевое покрытие контактов способствует стабильности переходного сопротивления в процессе эксплуатации. Различие норм сопротивления для контактов разного диаметра отражает разную площадь контактной поверхности и позволяет подбирать цепи под требуемые токовые нагрузки.

Электрические параметры и их значение

Рабочее напряжение до 500 В определяет область применения разъёма в цепях среднего и повышенного напряжения, встречающихся в промышленном и специальном оборудовании. Ограничение по частоте до 3 МГц указывает на низкочастотный характер соединителя: он не предназначен для радиочастотных трактов, но полностью подходит для передачи питания, управляющих сигналов и низкочастотных информационных линий.

Нормируемое сопротивление контактов — важный показатель для многоконтактных соединений, поскольку оно напрямую влияет на нагрев и потери в месте стыка. Значения не более 50 мОм и не более 30 мОм для контактов диаметром 1 мм и 1,5 мм соответственно задают границы, которым должно соответствовать изделие.

Применение

Благодаря 50 контактам, металлическому корпусу и рабочему напряжению до 500 В разъём ОНЦ-РГ-09-50/42-В2 применяется в электрических устройствах и системах, требующих надёжного и прочного соединения большого числа цепей. Внутренний объёмный монтаж означает, что соединитель устанавливается внутри аппаратуры, а не на внешней панели, что удобно при компоновке блоков и жгутов.

Типовые сценарии использования включают коммутацию питания и сигнальных линий в блоках управления, измерительных и испытательных стендах, а также в другой аппаратуре, где необходимо соединить до 50 проводников через один компактный узел с размером корпуса 42 мм. При подборе разъёма следует учитывать, что ответная часть должна соответствовать типу вилки и иметь совместимое число контактов и размер корпуса.

Перед монтажом рекомендуется сверяться с требованиями технических условий бР0.364.082 ТУ, в которых установлены нормы на электрические и механические параметры изделия. Соблюдение этих требований обеспечивает заявленные характеристики и долговечность соединения в составе готового изделия.
