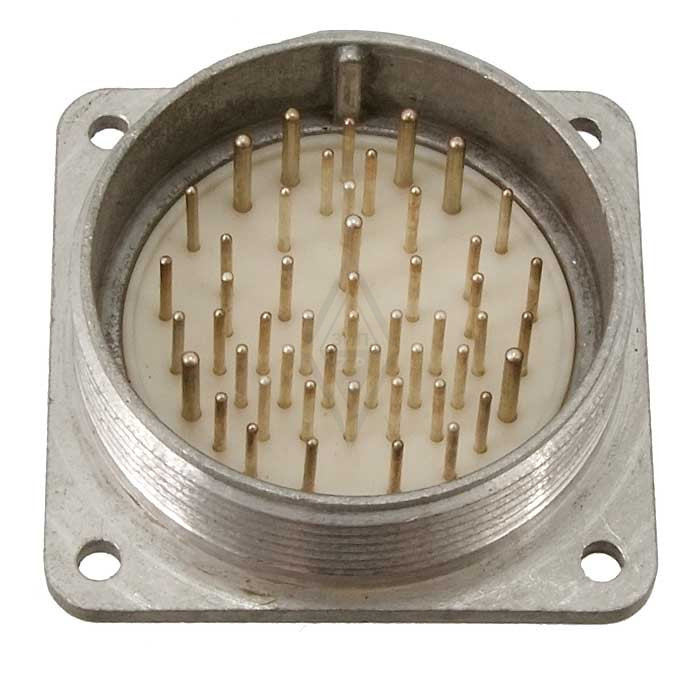

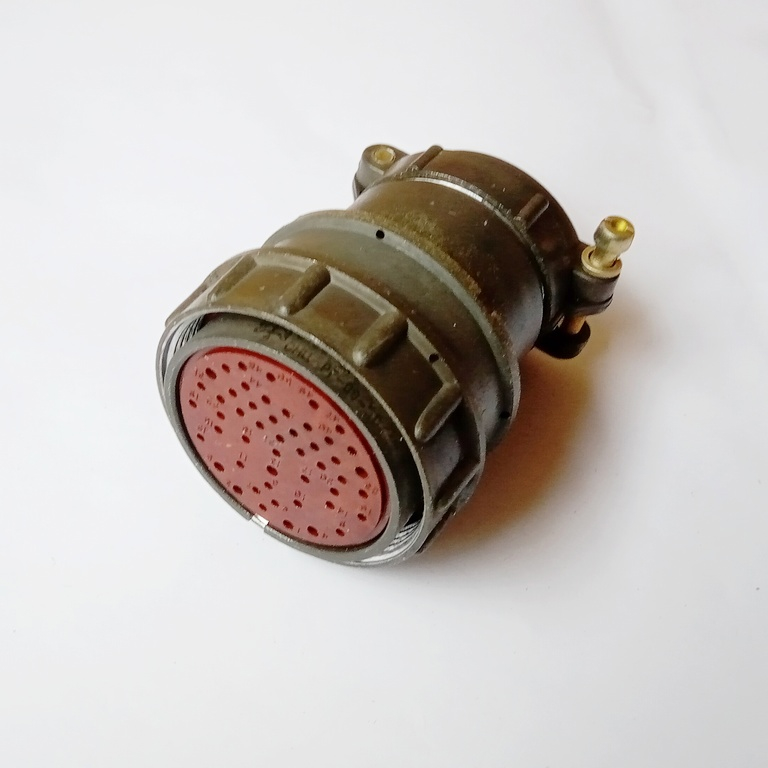

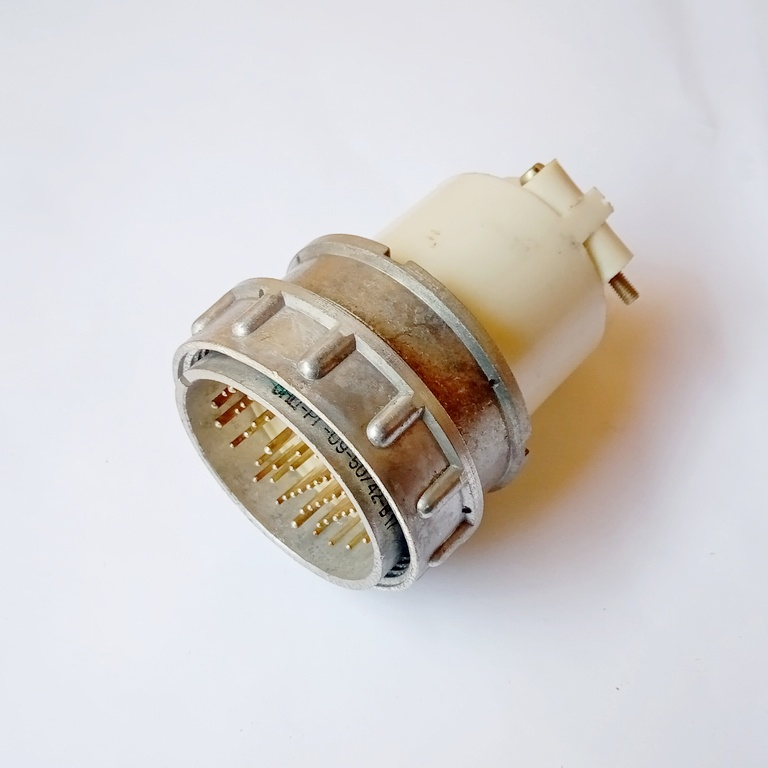

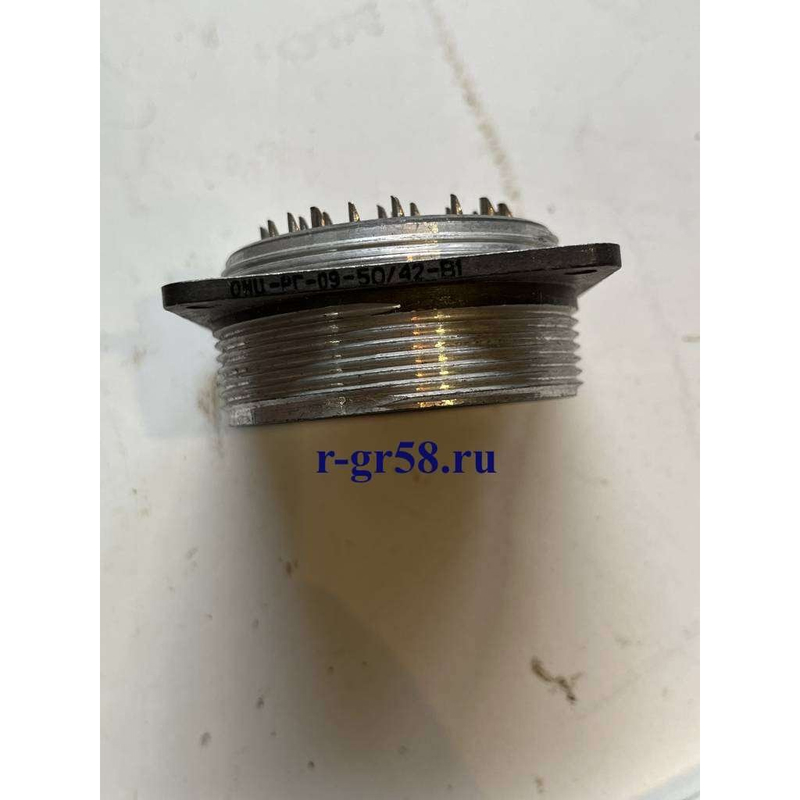

Назначение разъёма ОНЦ-РГ-09-50/42-В1 «5»

ОНЦ-РГ-09-50/42-В1 «5» — цилиндрический низкочастотный соединитель серии ОНЦ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное многоразовое сочленение кабеля с прибором или двух кабельных линий при повышенной плотности контактов.

Разъём рассчитан на рабочее напряжение до 500 В и ток от 2,5 А до 7,5 А на контакт. Такие параметры позволяют использовать его в силовых и сигнальных цепях одновременно, без разделения на отдельные соединители.

Подтверждённые технические особенности

Конструкция ОНЦ-РГ-09-50/42-В1 «5» относится к резьбовому типу соединения с одношпоночной поляризацией корпусов. Это исключает неправильное сочленение и обеспечивает механическую фиксацию под воздействием вибрации и умеренных нагрузок.

• Количество контактов — 50.
• Диаметр посадочного отверстия корпуса — 42 мм.
• Материал контактов — никель.
• Сопротивление контактов — не более 0,05 Ом для контактов диаметром 1 мм и не более 0,03 Ом для контактов диаметром 1,5 мм.
• Тип соединения — резьбовое.
• Поляризация корпусов — одношпоночная.
• Исполнение — вилка, что соответствует обозначению «В» в наименовании.
• Приёмка — «5».

Материал контактов из никеля обеспечивает стабильное переходное сопротивление и устойчивость к окислению при эксплуатации в закрытых объёмах приборов. Нормируемое сопротивление контактов подтверждает пригодность изделия для измерительных цепей, где важна малая погрешность передачи сигнала.

Обозначение «5» в наименовании указывает на приёмку по пятой категории, что подразумевает повышенные требования к контролю качества при изготовлении и испытаниях.

Область применения

Разъёмы серии ОНЦ широко используются в электро-, радио- и контрольно-измерительных приборах.
