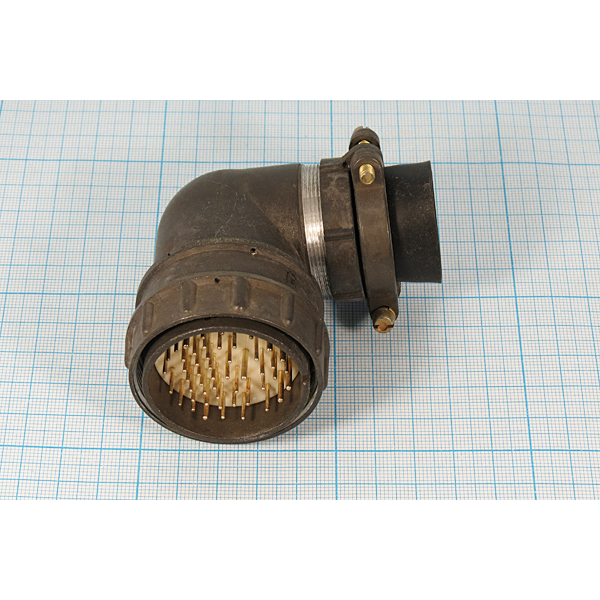

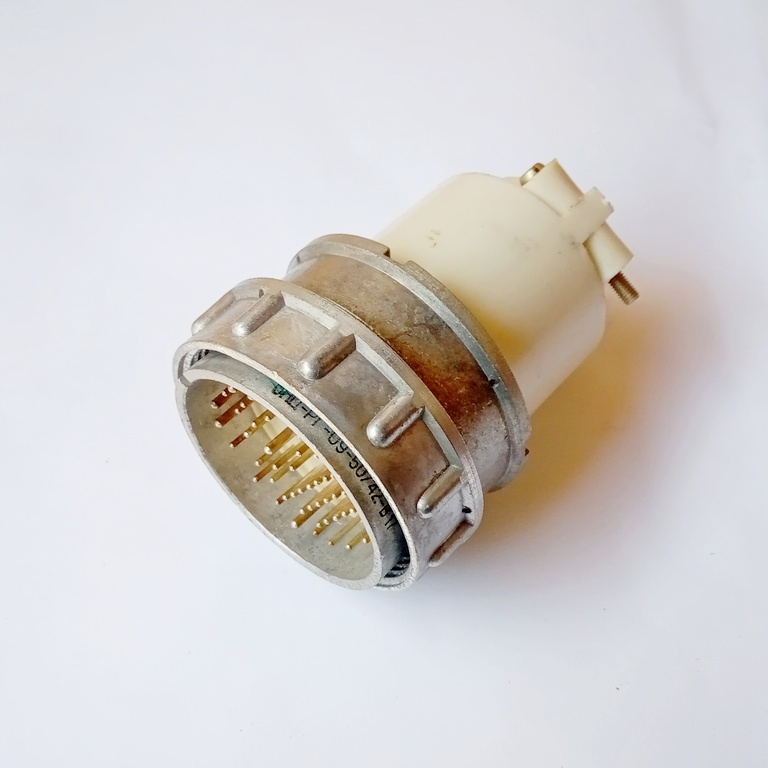

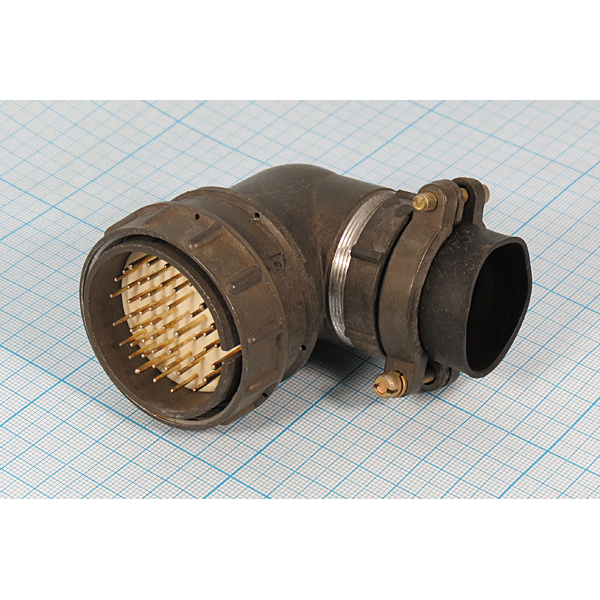

Назначение соединителя ОНЦ-РГ-09-50/42-Р2

ОНЦ-РГ-09-50/42-Р2 — это цилиндрический низкочастотный малогабаритный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие применяется при напряжении до 500 В и частоте до 3 МГц, что делает его пригодным для большинства задач низкочастотной коммутации в приборах и устройствах.

Разъём относится к серии ОНЦ и представляет собой розетку, на что указывает буква «Р» в обозначении. Такое исполнение предназначено для ответного сочленения с вилкой соответствующего типоразмера и обеспечивает надёжное электрическое соединение при эксплуатации в составе кабельных и блочных сборок.

Подтверждённые технические особенности

Ключевые параметры изделия определены его маркировкой и конструктивным исполнением. Ниже перечислены характеристики, соответствующие данному обозначению.

• Тип соединителя — ОНЦ-РГ-09.
• Количество контактов — 50.
• Условный размер корпуса — 42.
• Часть соединителя — розетка.
• Рабочий ток — от 2,5 А до 7,5 А на контакт.
• Рабочее напряжение — до 500 В.
• Рабочая частота — до 3 МГц.
• Покрытие контактов — никель.

Контакты с никелевым покрытием обеспечивают стабильность переходного сопротивления и устойчивость к износу при многократных сочленениях. Совокупность указанных параметров позволяет использовать розетку в цепях как с постоянным, так и с переменным током в пределах установленных ограничений по напряжению и частоте.

Конструкция и принцип сочленения

Разъём состоит из двух частей — вилки и розетки. Обе части могут быть выполнены как в блочном, так и в кабельном исполнении, что расширяет область монтажа и позволяет встраивать изделие непосредственно в корпус прибора либо оконцовывать им кабель.

Соединение частей осуществляется с помощью резьбы. Резьбовой способ фиксации обеспечивает механическую прочность сочленения и препятствует самопроизвольному разъединению под воздействием вибрации и нагрузок. Поляризация корпусов выполнена одностоечной, что исключает неправильную стыковку и гарантирует верное взаимное положение контактов при соединении.

Применение

Разъёмы серии ОНЦ-РГ-09-50/42-Р2 широко используются в электро-, радио- и контрольно-измерительных приборах. Они подходят для внутреннего монтажа как экранированных, так и неэкранированных кабелей, что делает их универсальными для различных областей применения.

Благодаря малогабаритному цилиндрическому корпусу и большому числу контактов изделие востребовано там, где требуется компактная коммутация множества цепей в ограниченном объёме. Розетка может применяться в составе блоков, пультов, измерительных стендов и другой аппаратуры, рассчитанной на соответствующие токовые и частотные нагрузки.

Технические условия и эксплуатация

Изделие соответствует техническим условиям бР0.364.082 ТУ, что гарантирует его качество и надёжность при соблюдении правил эксплуатации. Для сохранения заявленных характеристик важно не превышать предельное напряжение 500 В и рабочую частоту 3 МГц, а также придерживаться допустимого тока на контакт в диапазоне от 2,5 А до 7,5 А.

При монтаже следует учитывать блочное или кабельное исполнение части соединителя и обеспечивать правильное сочленение за счёт одностоечной поляризации корпусов. Соблюдение этих условий позволяет использовать розетку ОНЦ-РГ-09-50/42-Р2 в течение всего срока службы, установленного техническими условиями.
