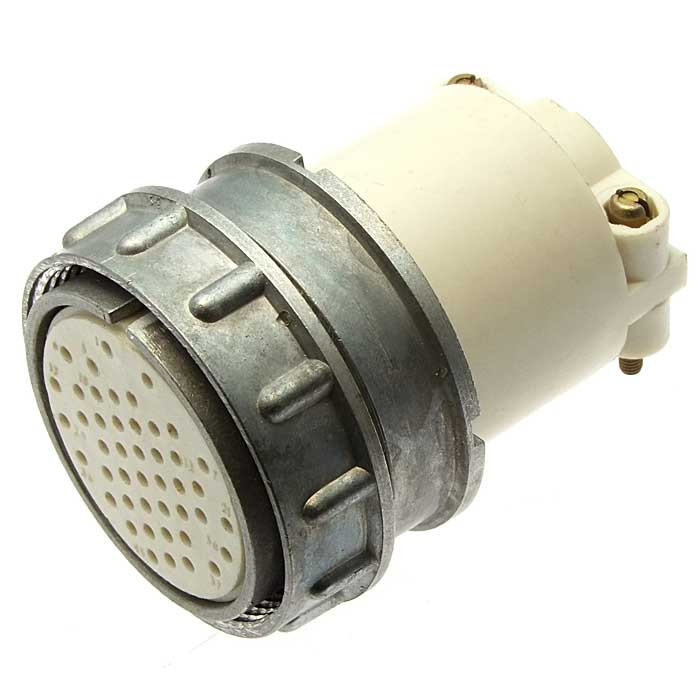

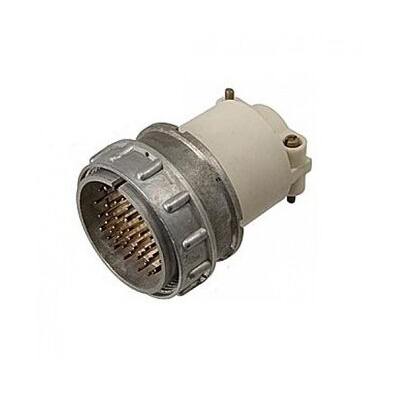

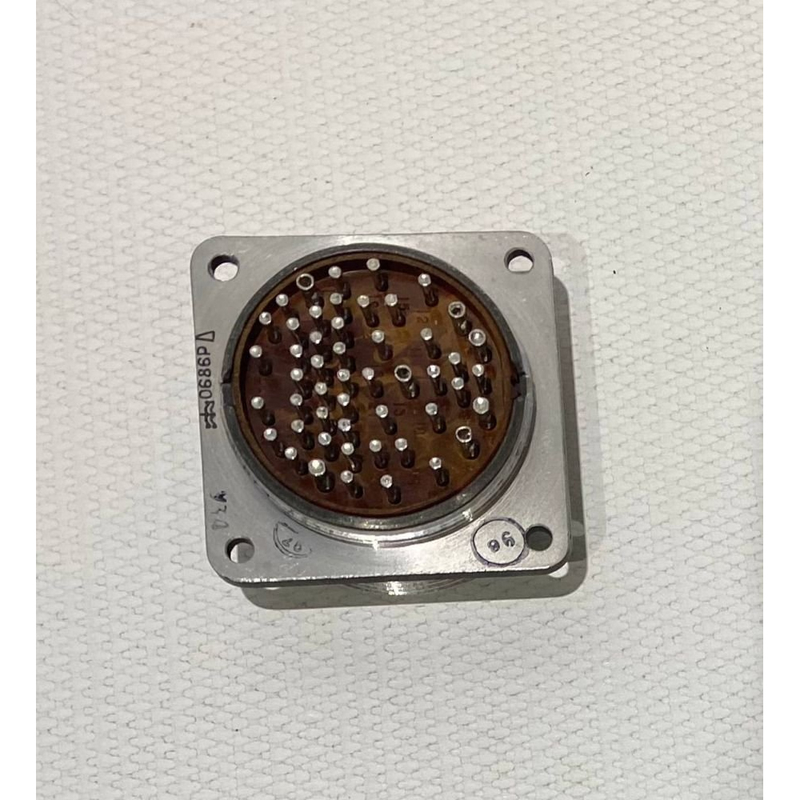

Назначение разъема ОНЦ-РГ-09-50/42-Р13

ОНЦ-РГ-09-50/42-Р13 — это электрический соединитель низкочастотного типа, относящийся к серии цилиндрических разъемов ОНЦ-РГ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основное назначение разъема — обеспечение надежного электрического соединения в составе кабельных сборок, приборов и промышленного оборудования, где требуется стабильная передача сигнала и питания между отдельными блоками.

Конструкция изделия предусматривает работу в составе экранированных кабельных линий. Благодаря исполнению Р13 розетка выполнена как кабельная часть с прямым кожухом и экранированием, что позволяет снизить влияние внешних электромагнитных помех на передаваемый сигнал.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для модели ОНЦ-РГ-09-50/42-Р13. Эти значения следует использовать как справочные при подборе соединителя под конкретную задачу.

• Тип серии: ОНЦ-РГ-09
• Количество контактов: 50
• Типоразмер: 42
• Часть соединителя: Р — розетка
• Конструктивное исполнение: 13 — кабельная часть экранированная с прямым кожухом
• Рабочее напряжение: 500 В
• Сопротивление контакта для диаметра 1,0 мм: не более 0,05 Ом
• Сопротивление контакта для диаметра 1,5 мм: не более 0,03 Ом
• Артикул: 7468
• Категория: ОНЦ

Указанные значения сопротивления контактов относятся к разным типоразмерам контакт-деталей, применяемым в разъемах данной серии. Чем больше диаметр контакта, тем ниже переходное сопротивление, что важно для силовых и ответственных сигнальных цепей.

Конструктивные особенности серии ОНЦ-РГ

Разъемы серии ОНЦ-РГ выпускаются как в виде вилок, так и в виде розеток. Это позволяет собирать полноценные соединительные пары в пределах одной серии. Модель ОНЦ-РГ-09-50/42-Р13 представляет собой именно розетку, то есть ответную часть, которая монтируется на кабеле.

Изделия серии могут применяться как с экранированными, так и с неэкранированными кабелями. Исполнение 13 предполагает экранированный кабельный вариант с прямым кожухом, что упрощает монтаж и обеспечивает защиту от помех. Кроме того, разъемы данной серии допускают соединение с другими типами разъемов, в частности с моделями 2РМТ и 2РМДТ. Это расширяет область применения и позволяет использовать соединитель в уже существующих системах, где применяются указанные типы.

Фиксация сочлененного положения выполняется за счет резьбового соединения. Такое решение предотвращает случайное разъединение под воздействием вибрации, ударных нагрузок или натяжения кабеля, что особенно важно для промышленных условий эксплуатации.

Область применения

Благодаря сочетанию большого числа контактов, рабочего напряжения 500 В и низкого переходного сопротивления разъем ОНЦ-РГ-09-50/42-Р13 находит применение в следующих направлениях:

• электрические системы постоянного и переменного тока с частотой сигнала до 3 МГц;
• промышленное оборудование и станки, где требуется быстросъемное соединение кабельных линий;
• системы автоматики и контроля, включая датчики, исполнительные механизмы и блоки управления;
• кабельные сборки, работающие в условиях повышенного уровня электромагнитных помех.

Резьбовая фиксация и экранированное исполнение делают модель пригодной для ответственных участков, где недопустим самопроизвольный разрыв цепи. При подборе соединителя следует учитывать количество контактов, тип ответной части и необходимость экранирования кабеля.
