Назначение соединителя ОНЦ-РГ-09-50/42-Р12

ОНЦ-РГ-09-50/42-Р12 — это низкочастотный цилиндрический малогабаритный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и механического сочленения кабельных и блочных частей аппаратуры, обеспечивая надёжную передачу сигнала и питания между отдельными узлами, блоками и приборами.

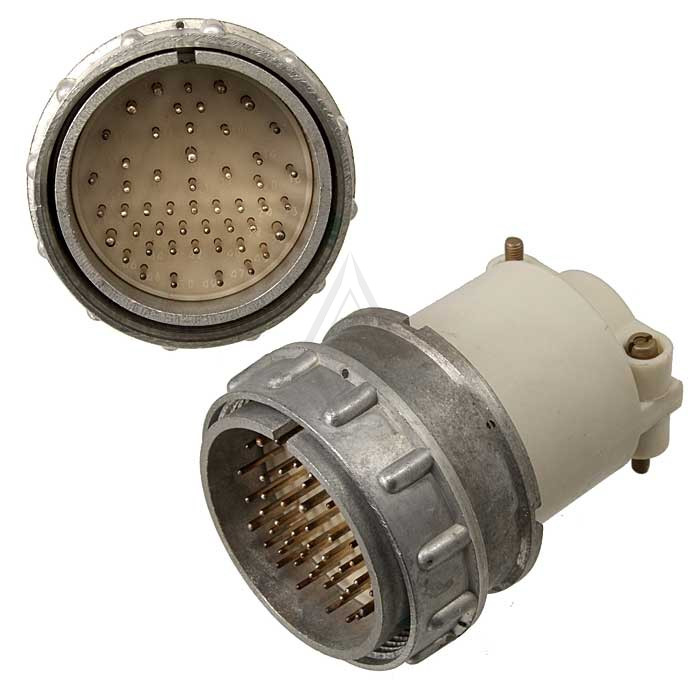

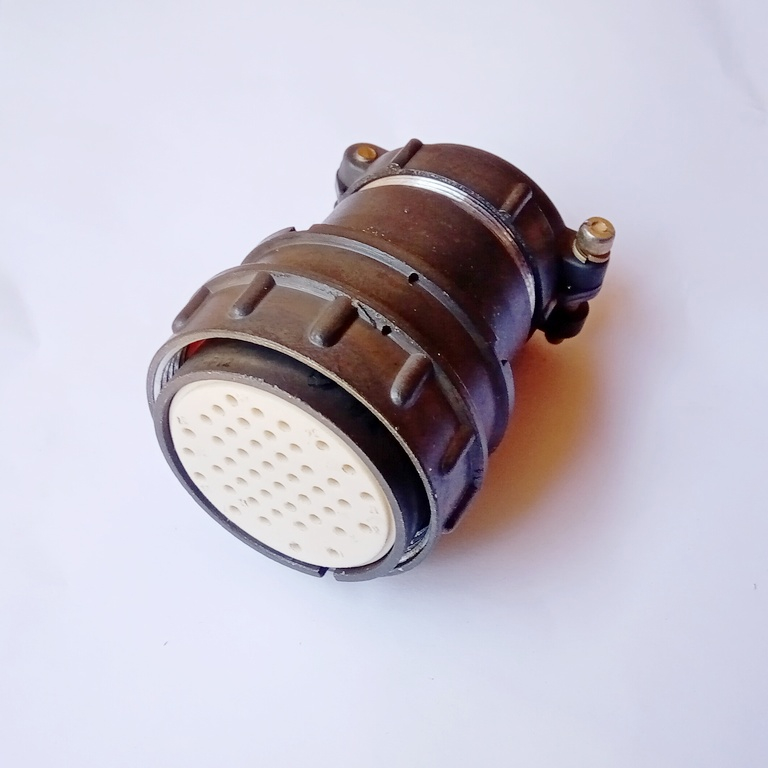

Данная модель представляет собой розетку с корпусом типоразмера 42 и 50 контактами. Соединитель относится к серии ОНЦ-РГ-09, изделия которой состоят из вилки и розетки, выпускаемых в блочном или кабельном исполнении. Соединение частей осуществляется с помощью резьбы, а корпуса имеют одношпоночную поляризацию, что исключает неправильное сочленение и обеспечивает стабильный электрический контакт.

Конструктивные особенности

• Металлический корпус, устойчивый к механическим воздействиям.
• Никелевое покрытие контактов, обеспечивающее коррозионную стойкость и стабильное переходное сопротивление.
• Резьбовое соединение частей с одношпоночной поляризацией корпусов.
• Тип монтажа контактов — пайка.
• Диаметр контактов 1,0 миллиметра.

Технические характеристики

Соединитель ОНЦ-РГ-09-50/42-Р12 рассчитан на эксплуатацию в широком диапазоне условий. Рабочее напряжение составляет до 250 В постоянного тока и до 200 В переменного тока. Рабочий ток на контакт — до 2 А для контактов диаметром 1,0 миллиметра. Сопротивление контактов диаметром 1,0 миллиметра — не более 0,05 Ом.

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Степень защиты в сочленённом состоянии — IP54. Число сочленений-расчленений — не менее 500. Минимальная наработка — 10000 часов. Изделие отличается высокой устойчивостью к вибрациям и механическим ударам.

Сводная таблица параметров

• Количество контактов: 50
• Типоразмер корпуса: 42
• Исполнение: розетка
• Покрытие контактов: никель
• Рабочее напряжение: до 250 В постоянного тока, до 200 В переменного тока
• Рабочий ток на контакт: до 2 А
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия
• Защита: IP54 в сочленённом состоянии
• Монтаж контактов: пайка

Область применения

Благодаря малогабаритному исполнению, металлическому корпусу и стойкости к внешним воздействиям соединитель ОНЦ-РГ-09-50/42-Р12 востребован в самых разных отраслях. Среди основных направлений применения:

1. Авиационная техника.
2. Военная техника.
3. Промышленное оборудование.
4. Измерительная аппаратура.
5. Морская техника и судостроение.
6. Железнодорожный транспорт.
7. Радиоэлектронная аппаратура общего назначения.

В перечисленных областях соединитель используется для построения электрических цепей постоянного и переменного тока с частотой до 3 МГц, где требуются компактные размеры, надёжное резьбовое сочленение и устойчивость к вибрации и ударам.

Эксплуатационные преимущества

Металлический корпус и никелевое покрытие контактов продлевают срок службы изделия и сохраняют стабильные характеристики при частых сочленениях. Резьбовое соединение с одношпоночной поляризацией упрощает монтаж и снижает риск ошибок при сборке. Способность выдерживать от минус 60 до плюс 100 градусов Цельсия делает соединитель пригодным как для наземной, так и для бортовой аппаратуры, работающей в сложных климатических условиях.
